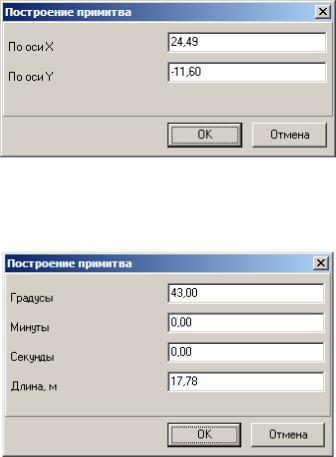

В появившемся окне введите требуемые координаты приращения.

•Выберите пункт Угол относительно ОХ для введения отрезка с требуемым углом наклона по отношению к оси Х. Появится диалоговое окно:

Укажите угол относительно оси Х и длину отрезка, затем выберите ОК.

•Выберите пункт Дирекционный угол для введения отрезка с требуемым дирекционным углом. Появится диалоговое окно:

1.Элемент меню Ситуация - Рисовать - Линия нулевых работ. Откроется диалоговое окно в котором будет предложено ввести параметры отрисовки линии нулевых работ.

2.ЗадайтеРуководящийуклон,Шаггоризонталейинажмите

ОК. При отрисовке линии нулевых работ между горизонталями с указанным шагом и заданным руководящим уклоном программа автоматически определит требуемое горизонтальное проложение, которое будет откладываться между смежными горизонталями.

Примечание. Задаваемый шаг горизонталей должен соответствовать установленному в управляющих элементах.

3.Привязкой к горизонталям поверхности выберите точку начала линий нулевых работ.

4.Привязкой к следующей горизонтали отрисуйте расчитанное горизонтальное проложение.

Создание полилинии

Полилиния представляет собой единый примитив, состоящий из прямых и/или круговых сегментов.

Для ввода полилинии выберите элемент меню Ситуация–

Рисовать–Полилиния или кнопку на панели Примитивы.

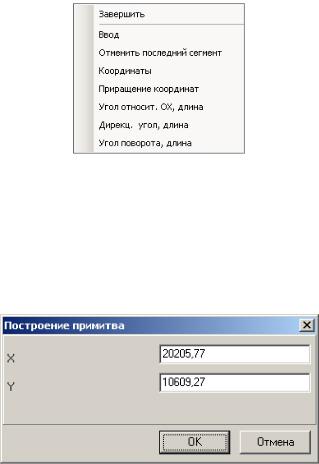

Robur последовательно запрашивает точки полилинии, до тех пор, поканебудетнажатаправаякнопкамыши.Принажатиинаправую кнопку мыши появляется контекстное меню:

Далее выполните одно из указанных действий:

•Выберите пункт Завершить для завершения ввода полилинии;

•Выберите пункт Ввод для ввода полилинии и продолжения работы в данном режиме;

•Выберите пункт Отменить последний сегмент для отмены последнего введенного сегмента полилинии и продолжения работы в данном режиме;

•Выберите пункт Координаты для введения точных координат вершины полилинии. При этом появится диалоговое окно:

В появившемся окне введите требуемые координаты.

•Выберите пункт Приращение координат для построения полилинии путем указания координат приращения по отношению к существующим. При этом появится диалоговое окно:

В появившемся окне введите требуемые координаты приращения.

•Выберите пункт Угол относительно ОХ, длина для введения полилинии с требуемым углом наклона, по отношению к оси Х. Появится диалоговое окно:

УкажитеуголотносительноосиХидлинусегментаполилинии, затем выберите ОК.

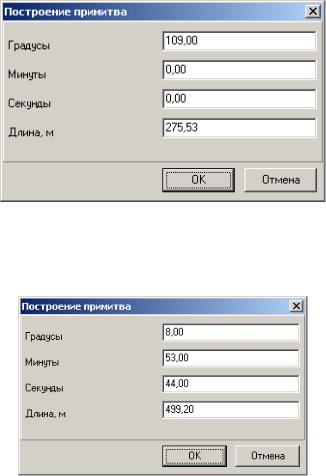

•Выберите пункт Дирекционный угол, длина для введения полилинии с требуемым дирекционным углом. Появится диалоговое окно:

Укажите дирекционный угол и длину сегмента полилинии, затем выберите ОК.

•Выберите пункт Угол поворота, длина для введения сегмента полилинии с требуемым углом поворота относительно уже построенного сегмента. Появится диалоговое окно:

Укажите угол поворота и длину сегмента, затем выберите ОК. Для выхода из режима создания полилинии щелкните правой

кнопкой мыши.

Создание прямоугольника

Robur позволяет нарисовать замкнутую полилинию, образующуюпроизвольнорасположенныйвпланепрямоугольник. Эта функция удобна для рисования контуров зданий по трем съемочным точкам.

Для ввода прямоугольника выберите элемент меню

Поверхность – Рисовать – Прямоугольник или кнопку на панели Примитивы, при помощи графического курсора укажите две точки базовой линии и высоту прямоугольника.

Создание окружности

Для ввода окружности выберите элемент меню Ситуация–

Рисовать-Окружность или кнопку на панели Примитивы.

Roburзапрашиваетцентрокружности,азатемеерадиус.Приэтом если нажать правую кнопку мыши, появляется контекстное меню:

•Выберите пункт Ввод для введения окружности радиуса, определенного при помощи мыши;

•Выберите пункт Радиус для задания требуемого радиуса окружности;

•Выберите пункт Диаметр для задания требуемого диаметра окружности.

Создание текста

ДлявводатекставыберитеэлементменюСитуация–Рисовать

– Текст или кнопку на панели Примитивы.

Robur запросит точку вставки текста, а затем откроет диалоговое окно:

Строки текста могут иметь различные высоту и ориентацию, могут быть сжаты, растянуты, наклонены или выровнены относительно других элементов чертежа.

Поддержка текстовых стилей

Для создания дополнительных текстовых стилей и их редактирования воспользуйтесь элементом меню Ситуация - Средства - Текстовые стили. Откроется диалоговое окно:

Вданномокнепредставленсписоквсехстилей,атакжеобласть

спараметрами, соответсвующими выбранному стилю.

Шрифты в Robur представлены в виде набора файлов с расширением shp - файл векторного шрифта. Шрифты, отображаемые в списке располагаются в папке C:\Program Files\ Common Files\ Topomatic Shared\Fonts

По умолчанию уже присутствует небольшой набор шрифтов. Однако пользователь может самостоятельно добавить шрифт.

Для создания дуги по трем точкам выберите элемент меню

Ситуация – Рисовать – Дуга - По трем точкам или кнопку

на панели Примитивы. Robur последовательно запросит начальнуюточку,вторуюиконечнуюточкудуги.Если,послеввода первой точки дуги щелкнуть правой кнопкой мыши, появляется контекстное меню:

•Выберите пункт Завершить для завершения ввода дуги;

•Выберите пункт Ввод для ввода конечной точки кривой;

•ВыберитепунктКоординатыдлязаданиякоординатследующей точки дуги.

Для создания дуги по точке центра, начала и конца дуги выберите элемент меню Ситуация – Рисовать – Дуга - Центр,

Начало, Конец или кнопку на панели Примитивы. Robur

последовательнозапроситточкуцентра,точкуначалаиконцадуги. Если, после ввода первой точки дуги щелкнуть правой кнопкой мыши, появляется контекстное меню:

•Выберите пункт Завершить для завершения ввода дуги;

•Выберите пункт Ввод для ввода конечной точки кривой;

•ВыберитепунктКоординатыдлязаданиякоординатследующей точки дуги.

Создание клотоид

Для того чтобы нарисовать клотоиду:

1.Выберите элемент меню Ситуация – Рисовать – Клотоида

или кнопку на панели Примитивы;

2.При помощи курсора укажите начальную точку клотоиды. Появится диалоговое окно:
