ВоспользуйтесьэлементомменюСъемка-Съемки.Откроется окно со списком существующих съемок.
Создание новой съемки
Чтобы создать новую съемку нажмите на кнопку Новый в окне Съемки. Откроется диалоговое окно:
Введите имя новой съемки и ее описание (если необходимо) и нажмите кнопку ОК. После этого в списке окна Съемки появится новая съемка.
Удаление съемки
Для того, чтобы удалить съемку выполните следующие действия:
1.Выберите удаляемую съемку в окне Съемки и нажмите кнопку Удалить;
2.В открывшеся окне нажмите кнопку ОК.
42 |
Глава 2 |
|
|
Расчет Полигонометрии
На вкладке Полигонометрия в верхней ее части находятся несколько кнопок:
- Новый ход - создает новый теодолитный ход;
- Редактировать ход - заполняет или редактирует значения выбранного теодолитного хода;
- Изменить свойства хода - измененяет нормативные значения невязок;
- Удалить ход - удаляет выбранный теодолитный ход.
Примечание: Данные команды могут быть также вызваны из контекстного меню.
Геодезия |
43 |
|
|
Для того, чтобы создать новый теодолитный ход выполните следующие действия:

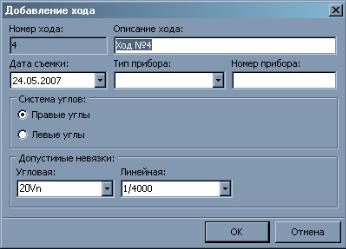

1.Нажмите кнопку Добавить новый ход. Появится диалоговое окно:
2.Введите: дату съемки (при необходимости), тип прибора, номер прибора (при необходимости), систему углов (правая или левая), а так же нормы допустимых невязок и нажмите ОК. В списке появится новый теодолитный ход.
44 |
Глава 2 |
|
|
Для того, что бы открыть ход для заполнения (редактирования) нажмите кнопку Редактировать ход или дважды нажмите на наименование хода в списке теодолитных ходов. Откроется диалоговое окно:
Данное окно имеет две вкладки: Ввод данных и Результаты расчета.
На вкладке Ввод данных необходимо ввести:
•Имя начального ориентира, его координаты или дирекционный угол на него;
•Имя начальной точки теодолитного хода и ее координаты;
•Имя конечной точки теодолитного хода и ее координаты;
•Имя конечного ориентира, его координаты или дирекционный угол на него.
Примечание: при расчете “висячего” хода, ввод данных по конечной точке и ориентиру не обязателен.
В ведомость теодолитного хода заносятся: имена стоянок, измеренные горизонтальные углы, замеренные длины и вертикальные углы.
Геодезия |
45 |
|
|
В нижней части диалогового окна устанавливаются следующие параметры:
• Режим отображения углов.
Возможны два режима: отображение углов в виде градусов, минут, долей минут и отображение углов в виде градусов, минут
исекунд.
•Режим расчета хода.
Возможны два режима: рассчитать ход с разгонкой невязок и рассчитать ход без разгонки невязок.
• Нормативные невязки.
В данном поля отображаются предварительно введенные, допустимые значения угловой и линейной невязки.
Примечание: Для изменения нормативных значений невязок необходимо щелкнуть на кнопке Изменить и в появившемся окне Редактирование свойств хода ввести другие допустимые значения невязки.
Для расчета теодолитного хода необходимо вернуться в окно
Точки теодолитного хода и перейти на вкладку Результаты расчета или нажать кнопку Рассчитать ход.
На вкладке Результаты расчета автоматически генерируется ведомость расчета полигонометрического хода, а в нижней части диалогового окна, в группе Результаты расчета выводятся: угловая невязка, сумма замеренных длин, относительная линейная невязка, невязка по осям X и Y.
46 |
Глава 2 |
|
|
Расчеттеодолитногоходазавершен.Длясохранениярезультатов расчета необходимо нажать ОК.
Все рассчитанные теодолитные ходы автоматически отрисовываются в окне План.
Расчет Тахеометрии

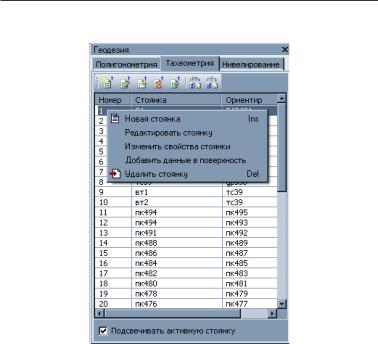

На вкладке Тахеометрия в верхней ее части находятся несколько кнопок:
- Новая стоянка - вводит новую точку стоянки;
- Редактировать стоянку - открывает список точек с их параметрами, снятых с данной стоянки;
- Изменить свойства стоянки - меняет параметры стоянки;
- Удалить стоянку;
- Расчитать всю тахеометрию - расчитывает координаты точек, снятых со всех стоянок;
- Взять все координаты с теодолитных ходов - переносит
Геодезия |
47 |
|
|
координаты точек стоянок из таблицы теодолитных ходов;
- Взять все отметки из нивелировки - переносит отметки точек стоянок из таблицы нивелировки.
Примечание: Данные команды могут быть также вызваны из контекстного меню.
Исходные данные для расчета тахеометрии можно вводить вручную или считывать с файлов геодезических приборов.
Ввод данных тахеометрии вручную
Для того, чтобы добавить новую стоянку нажмите кнопку Новая стоянка. Откроется диалоговое окно:
48 |
Глава 2 |
|
|
Вполе Данные стоянки необходимо ввести: название точки стоянки, ее координаты, семантические коды (необязательно), отметка стоянки.
Вполе Данные ориентира необходимо ввести: имя ориентира,
его координаты (или дирекционный угол на него).
Вполе Параметры съемки необходимо ввести: тип прибора
ивысоту его горизонта. Эти параметры необходимы для расчетов дальномерных отсчетов, поскольку для тахеометров и теодолитов методы расчетов будут отличаться.
Примечание: Координаты точки вводятся вручную или их можно получить из исходной основы, под которой понимается
система |
предварительно рассчитанных теодолитных ходов. |
В случае, |
когда новая стоянка тахеометрии располагается |
на одной из тахеометрических точек снятой с предыдущей стоянки, можно воспользоваться функцией копирования координат стоянок из таблицы стоянок тахеометрии. Для этого необходимо зайти в таблицу стоянок тахеометрии, навести курсор точку, которую необходимо копировать и нажать правую кнопку. Откроется контекстное меню с пунктом Скопировать координаты. Выберите этот пункт и нажмите левую кнопку мыши. Координаты выбранной точки занесены в буфер обмена.
Геодезия |
49 |
|
|
Теперь, при нажатии кнопки в группе полей ввода
Координаты стоянки или Координаты ориентира окна Добавление стоянки тахеометрии будут введены координаты из буфера обмена.
Можно задать координаты, указывая их непосредственно на чертеже. Для этого необходимо:
•Нажать на кнопку при этом курсор примет форму перекрестья;
•Выбрать точку на чертеже и нажать на левую кнопку мыши. Для того, чтобы ввести координаты стоянки из исходной
основы нажмите кнопку Получить отметку из исходной основы.
Откроется диалоговое окно:
50 |
Глава 2 |
|
|
Укажите теодолитный ход и съемочную точку, затем нажимаете
ОК.
Координаты точки автоматически появятся в полях окна
Добавление стоянки тахеометрии.
Кроме того, при наличии в проекте разбитых трасс, можно задавать координаты по пикету точки. Для этого необходимо нажать кнопку Получить координаты по пикету. Откроется диалоговое окно:
