.pdfГеодезия |
61 |
|
|

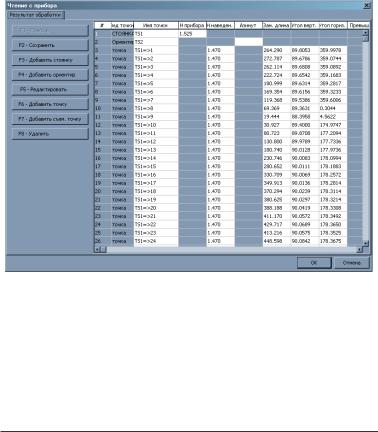

Большую часть диалогового окна занимает таблица чтения с прибора состоящая из следующих граф: номер точки, вид точки, высота прибора, высота наведения, азимут, замеренная длина, горизонтальный и вертикальный угол, превышение и координаты стоянки.
Для редактирования данной ведомости в левой части диалогового окна находится ряд кнопок, с помощью которых можно: добавить стоянку, съемочную точку, ориентир, удалить строку и редактировать существующие записи.

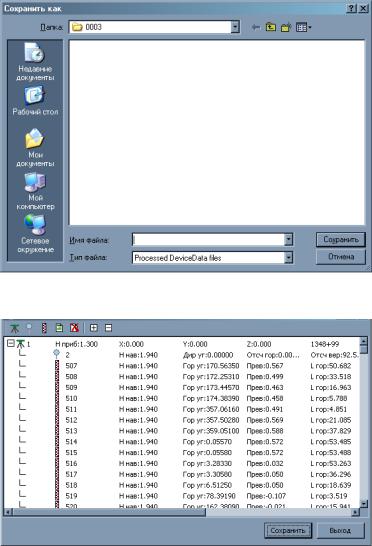

Примечание: Результат правки может быть сохранен в промежуточный файл. Для сохранения изменений необходимо щелкнуть на кнопке Сохранить и в появившемся диалоговом окне ввести название файла содержащего модифицированные данные.
62 |
Глава 2 |
|
|
Ниже представлен общий вид окна при чтении файлов
TOPCON.
Вверху окна расположены следующие кнопки:
- Вставить стоянку; - Вставить ориентир;
Геодезия |
63 |
|
|
- Вставить съемочную точку;
- Редактировать строку;
- Удалить строку;
- Свернуть все стоянки;
- Развернуть все стоянки.
После нажатия кнопки Сохранить, в списке стоянок появятся новые стоянки.
Примечание: Дальнейшая обработка съемочных данных аналогична, описанной, в разделе Ввод данных вручную.
Часто возникает необходимость импортировать данные полигонометрии,тахеометрииилинивелировки,которыенаходятся в другом проекте.
64 |
Глава 2 |
|
|
ДляэтогонеобходимовоспользоватьсяэлементомменюПроект
– Импортировать - Импортировать съемку. В появившимся окне укажите папку с проектом, в котором находятся требуемые данные, а затем выберите файл с данными.
Нивелирование
На вкладке Нивелирование в верхней ее части находятся несколько кнопок:
- Добавить новый ход - создает новый ход; - Редактировать ход - редактирует параметры нивилировки;
-Изменитьсвойствахода-позволяетизменитьназваниехода;
-Удалить ход.
Длятого,чтобысоздатьновыйнивелирныйходнажмитекнопку Добавить новый ход. Появится диалоговое окно:
Геодезия |
65 |
|
|
Введите наименование хода и нажмите ОК. В списке появится новый нивелирный ход.
Для того, чтобы открыть нивелирный ход для заполнения необходимо нажать кнопку Редактировать ход. Откроется диалоговое окно:
В данном диалоговом окне вводятся названия и отметки начального и конечного репера.
66 |
Глава 2 |
|
|
Нивелирный ход может состоять из ряда секций (участков) между реперами.
В нижней части диалогового окна в группе Секции можно добавить, удалить или переименовать текущую секцию.

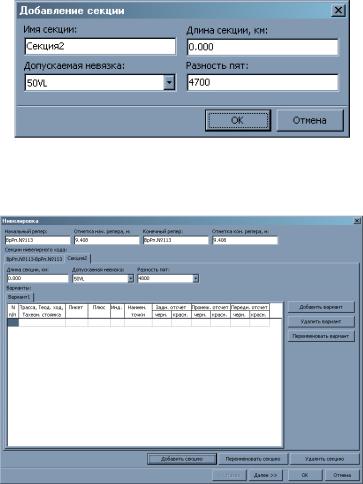

При нажатии кнопки Добавить секцию появляется диалоговое окно:
В данном окне вводятся: Имя секции, Длина секции, Допускаемая невязка и Разность пят.
После нажатия ОК в окне нивелирование появляется вкладка с новой секцией.
Если |
по |
одной секции съемка производилась |
несколько |
раз, то |
для |
создания дополнительных вариантов |
необходимо |
щелкнуть на кнопке Добавить вариант. Можно также удалять и
Геодезия |
67 |
|
|
переименовывать варианты.
В правой части диалогового окна находится ведомость, в которую заносятся: имена точек; а также, задние, промежуточные и передние отсчеты по черным и красным сторонам реек.

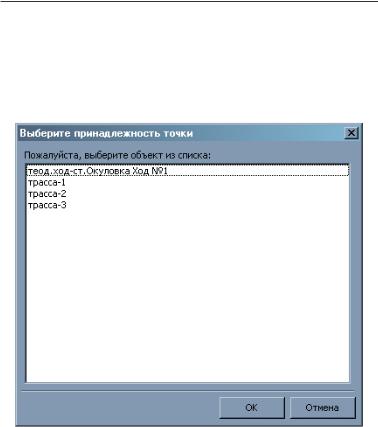

Примечание: Если существует необходимость по данным нивелировки сформировать продольный профиль по какой либо трассе то в столбце Трасса, Теодолитный ход, Тахеом. стоянка необходимоуказатьтрассуспикетнойпривязкойилитеодолитный ходэлементомкоторогобудетявлятьсяданнаяточка.Длявыбора трассы или теодолитного хода необходимо нажать F2 во втором столбце. При этом появится диалоговое окно:
Выберите из списка необходимый элемент и нажмите ОК.
По завершению работы с мастером и расчета нивелировки можно создать профиль по съемке, воспользовавшись элементом меню Съемка - Создать по съемке. Откроется диалоговое окно:
68 |
Глава 2 |
|
|
После нажатия на кнопку ОК будет создан черный профиль по оси выбранного объекта.
ПослезаполненияведомостинеобходимонажатькнопкуДалее. Откроется следующие диалоговое окно:
Геодезия |
69 |
|
|
Так как участки могут сниматься не последовательно, необходимо составить упорядоченную схему хода из участков, в верхней части диалогового окна, в области Секции нивелирного хода.
Кнопками Переместить вперед и Переместить назад можно расположить отснятые участки непосредственно по ходу.
Нижерасполагаетсясписоквариантовдлясекции,используемых приувязкереперов.Галочкамипомечаютсявариантыучаствующие в усреднении превышения. Двойным щелчком по элементу списка указывается направление съемки данного варианта. В нижней части диалогового окна указывается вариант для окончательного расчета.

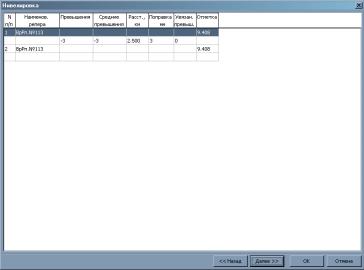

Послесоставлениясхемыходаиустановкинужныхпараметров необходимо нажать кнопку Далее. Откроется окно увязки реперов:
Данная ведомость содержит: наименование репера,
превышение, среднее превышение на секции, длину текущей секции, увязанные превышения, внесенные поправки и отметки промежуточных реперов.
Для окончательного расчета и получения ведомостей необходимо нажать кнопку Далее.
Откроется окно окончательного расчета нивелирного хода:
70 |
Глава 2 |
|
|
Расчет нивелирного хода завершен.
Редактировать коды точек сечения (съемку)
Спомощьюданнойфункцииимеетсявозможностьизменятькоды съемочныхточек,попавшихвобластьсечения.Последовательность работы с функцией аналогична последовательности работы функции Редактировать коды точек сечения (см. Гл.3 Создание цифровой модели рельефа пункт Редактировать коды точек сечения).
Создать поверхность по съёмке
Функция предназначена для перевода точек с текущей съемки в точки текущей поверхности. Для этого необходимо выполнить следующие действия:
1.Выбрать необходимый подобъект съемки;
2.Выбрать пункт меню Съемка - Создать поверхность по съемке. При этом произойдет перенос точек и при его завершении откроется диалоговое окно;
