Robur-rail

Экспорт поверхностей

Вы можете экспортировать в виде dxf-файла или txt-файла. В первом случае, точки поверхности будут соответствовать точкамчертежа,ребраповерхности–отрезкам,структурныелинии

– полилиниям, треугольники – 3D faces.

Для того, чтобы экспортировать поверхность:

1.Выберете элемент меню Проект – Экспортировать поверхность;

2.Укажите имя файла экспортируемой поверхности;

3.Укажите необходимый тип файлов в поле Тип файлов;

4.Выберете кнопку ОК.

Редактировать коды точек сечения

Дляредактированиякодовточексечениянеобходимовыполнить следующие действия:

1.Выберите пункт меню Поверхность - Редактировать коды точек сечения. При этом откроется диалоговое окно;

2.Задайте ширину полосы для отбора точек, входящих в сечение и выберите кнопку ОК;

3.Укажите линию сечения.

Выберите нужный семантический код точки и нажмите ОК;

5.При необходимости можно создать поперечный профиль на выбранном пикете, поставив в нижней части окна Редактор сечения галочку Создать поперечник, и нажать ОК.

6.Щелкнув по правой кнопки мыши выйдите из режима создания линий сечения.

Примечание: При изменении семантического кода точки сечения автоматически происходит изменение семантического кода соответствующей точки поверхности.

Ввод и редактирование коммуникаций

Данный модуль имеет набор инструментов для создания и редактирования линий коммуникаций. Созданная модель будет отображаться в окнах План, Профиль и Поперечник. Под коммуникациями могут пониматься как инженерные сети (водопровод,канализация,силовыекабелиит.д.),такиинженерные сооружения (заборы, ограды и т. д.).

Создание коммуникации

Для того, что бы создать новую коммуникацию:

1.Выберите элемент меню Поверхность - Коммуникации – Создать или кнопку на панели Коммуникации. На экране

появится графический курсор;

2.Последовательно укажите начальную точку, точки изменения направления и конечную точку коммуникации. Точки выбираются нажатием левой кнопки мыши. При этом на экране появляетсядиалоговоеокно,вкоторомвампредлагаетсяввести высотную отметку коммуникации.

Примечание: При нажатии правой кнопки появляется контекстное меню, в котором вы можете завершить ввод коммуникации или отменить последнюю введенную точку.

При завершении ввода коммуникации на экране открывается окно Свойства коммуникации:

3.Задайте при необходимости семантический код коммуникации и необязательное описание.

Удаление коммуникации

Для того, чтобы удалить коммуникацию:

1. Выберите элемент меню Поверхность - Коммуникации –

Удалить или кнопку на панели Коммуникации, на экране появится курсор;

2.Выберите коммуникацию, которую следует удалить, нажав левую кнопку мыши. Выбранная коммуникация подсветится желтым цветом. Теперь, для подтверждения удаления подсвеченной коммуникации, нажмите правую кнопку мыши;

Примечание:

1.Можно также удалить коммуникацию, щелкнув по ней правой кнопкой мыши и выбрав команду Удалить из появившегося контекстного меню.

2.Для вызова контекстного меню, должна быть установлена опция Коммуникации в поле Активность слоев окна Управляющие элементы.

Подсвечивание коммуникации

Для того, чтобы подсветить коммуникацию:

1. Выберите элемент меню Поверхность - Коммуникации

– Подсветить или кнопку на панели Коммуникации, на экране появится курсор;

2.Выберите коммуникацию, которую следует подсветить, нажав левую кнопку мыши. Выбранная коммуникация подсветится желтым цветом;

3.Для выхода из этого режима нажмите правую кнопку мыши.

Свойства коммуникации

Для редактирования свойств коммуникации:

1.Выберите элемент меню Поверхность - Коммуникации – Свойства или кнопку на панели Коммуникации.

2.Затем при помощи графического курсора выберите коммуникацию, свойства которой вы хотите изменить. Откроется диалоговое окно:

Примечание: Данное окно, можно также открыть, щелкнув по нужной коммуникации правой кнопкой мыши и выбрав команду Свойства из контекстного меню.

В данном диалоговом окне вы можете изменить семантический код коммуникации, и ее описание; 3. Для выхода из этого режима нажмите правую кнопку мыши.

Редактирование коммуникаций

Большинство операций редактирования коммуникаций, аналогичны применяемым для редактирования структурных линий. Вы можете для указанной коммуникации: вставлять, удалятьиперемещатьееузлы;разрыватьилиобъединятьнесколько коммуникаций в одну.

Разделение коммуникаций

Для того, чтобы разбить одну коммуникацию на несколько: 1. Выберите элемент меню Поверхность - Коммуникации

– Разделить или кнопку на панели Коммуникации. На экране появится графический курсор в виде перекрестия; укажите коммуникацию, которую вы хотите разделить. Линия будет выделена желтым цветом;

2.Затем последовательно укажите узлы, в которых коммуникация будет разорвана. При этом одна часть останется выделенной желтым цветом, а вторая белым;

3.Для выхода из этого режима нажмите правую кнопку мыши.

Примечание: Для разделения коммуникаций, также можно щелкнуть правой кнопкой мыши по требуемому узлу, а затем из появившегося контекстного меню выбрать команду Разделить коммуникацию.

Соединение коммуникаций

Вы можете объединить несколько коммуникаций, имеющих общую конечную точку в одну. Для этого:

1. Выберите элемент меню Поверхность - Коммуникации

– Соединить или кнопку на панели Коммуникации. На экране появится курсор в виде перекрестия;

2.Укажите первую коммуникацию при помощи левой кнопки мыши. Линия будет подсвечена желтым цветом;

3.Укажите вторую коммуникацию, которая должна быть пристыкованакпервой.Послеобъединенияединаялиниябудет подсвечена желтым цветом;

4.Для выхода из этого режима нажмите правую кнопку мыши.

Вставка узла в коммуникацию

При вставке узла в коммуникацию образуются две новые связи между соседними точками коммуникации.

Для того, чтобы вставить узел в коммуникацию:

1.Выберите элемент меню Поверхность-Коммуникации– Добавить точку или кнопку на панели Коммуникации,

появится графический курсор в виде перекрестия;

2.Укажите коммуникацию, в которую вы хотите вставить узел. Линия будет подсвечена желтым цветом;

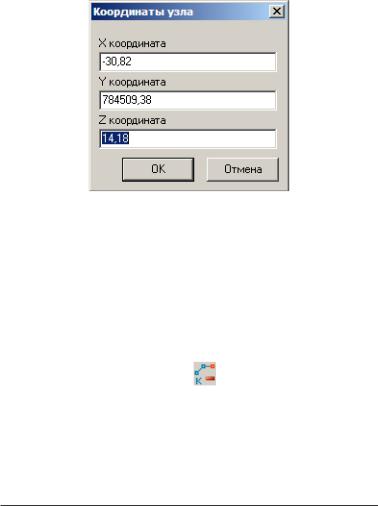

3.Далее укажите сегмент на выделенной линии, в который вы хотите вставить новый узел. Из двух соседних узлов потянутся две «резиновые нити», подведите курсор к узлу, который вы хотите вставить и щелкните по нему левой кнопкой мыши. Появится диалоговое окно:

На экране появится графический курсор в виде перекрестия;

2.Выберите коммуникацию, узел которой вы хотите переместить. Коммуникация будет подсвечена желтым цветом;

3.Далее при помощи левой кнопки мыши укажите узел на коммуникации, который вы хотите переместить, а затем его новое положение. Появится диалоговое окно:

Введите высотную отметку коммуникации и нажмите ОК.

4.Длявыходаизэтогорежимапоследовательнодваразащелкните правой кнопкой мыши.

Свойства узла коммуникации

Для редактирования свойств узла коммуникации выполните следующие действия:

1. Выберите элемент меню Поверхность - Коммуникации –

Свойства узла или кнопку на панели Коммуникации. На экране появится графический курсор в виде перекрестия;

2.Выберите коммуникацию, она будет подсвечена желтым цветом;

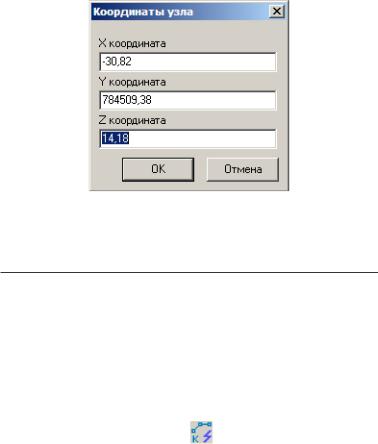

3.Далее при помощи левой кнопки мыши укажите узел на коммуникации, свойства которого вы хотите редактировать. Появится диалоговое окно:

При необходимости отредактируйте свойства узла и нажмите

ОК.

4.Длявыходаизэтогорежимапоследовательнодваразащелкните правой кнопкой мыши.

Примечание: Для изменения свойств узла коммуникации, также можно щелкнуть по нему правой кнопкой мыши, а затем из появившегося контекстного меню выбрать команду Свойства

узла.

Отрисовка коммуникации условным знаком

Для того чтобы отрисовать коммуникацию соответствующим условным обозначением, выполните следующие действия:

1. Выберите элемент меню Ситуация–Планшет-Отрисовать

коммуникацию или кнопку на панели Коммуникации.

На экране появится графический курсор в виде перекрестия;

2.Выберите коммуникацию, которую необходимо отрисовать. Появится следующие окно:
