Данная функция позволяет отложить отрезок от текущей трассы на заданном пикете и под заданным углом. Для этого:

1.Воспользуйтесь меню: План – Вставить отрезок по трассе,

появится следующие диалоговое окно:

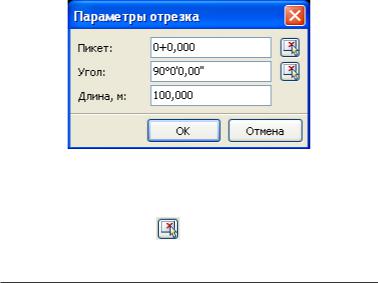

2.В появившимся диалоговом окне задайте необходимый пикет, угол и длину отрезка.

Пикет и угол можно также задать графически, для этого

щелкните на пиктограмме, напротив соответствующего поля. Послечегокурсорприметформуприцелаивокнепланнеобходимо будет графически определить требуемый параметр.

Примечание. При задании угла, положительным является направление против часовой стрелки. При задании отрицательного угла, отрезок будет откладываться от трассы по часовой стрелки.

3. Нажмите Ок.

Программа отложит отрезок на заданном пикете с требуемым направлением. В дальнейшем этот примитив может быть использован при создании трассы по данному съезду.

Отложение отрезка по стрелочным параметрам.

Данная функция как и выше описанная позволяет отложить отрезок от текущей трассы. Однако, в этом случае задаются другие параметры, руководствуясь которыми пользователь может более наглядно контролировать возможность размещения стрелочного перевода в пределах прямой вставки. Для отложения отрезка со стрелочными параметрами:

1.Воспользуйтесь элементом меню: План –Отрезок по

стрелочному переводу;

2.Курсор примет форму прицела, перемещаясь вдоль подобъекта укажите прямую вставку на которой планируется разместить отрезок;

Примечание. Размещение отрезка возможно только на прямолинейном участке, на круговых и переходных кривых размещение не возможно.

3. Появится следующие диалоговое окно:

В поле Параметры стрелочного перевода необходимо задать значения L1,L2,L3. При этом значения L2 и L3 должны соответствовать марке размещаемого стрелочного перевода.

Применительно к железнодорожной терминологии эти параметры означают:

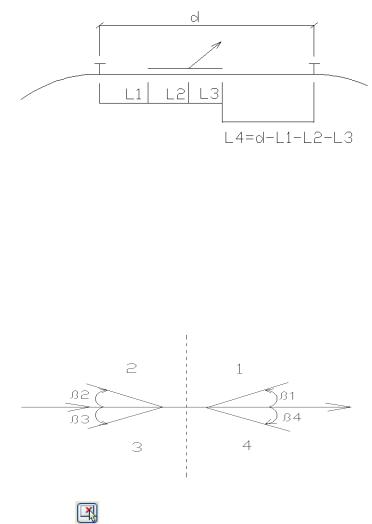

L1-Прямая вставка от границы кривой до переднего стыка рамного рельса;

L2-Расстояние от передних стыков до центра стрелочного перевода (ЦСП);

L3-Расстояние от ЦСП до торца крестовины;

L4-Прямая вставка от торца крестовины до начала кривой.

Согласно выше указанной схеме, задаваемыми являются параметры L1,L2,L3. Параметр L4 является контролируемой величиной и вычисляется автоматически как разность между фактической длиной прямой вставки d и задаваемыми параметрами.

В поле угол укажите одно из предлагаемых стандартных значений или задайте свое выбрав пункт задать вручную. Также необходимо выбрать четверть, в которой планируется отложить отрезок по стрелочному углу. Нумерация четвертей и направление отсчета происходит согласно ниже представленной схемы:

Направление можно также определить визуально щелкнув на

пиктограмму , рядом с полем Значение.

3. Задайте все необходимые значения и нажмите Ок.

Программа отложит отрезок в заданном месте и с требуемым направлением. В дальнейшем этот примитив может быть использован при создании трассы по данному съезду.

Контекстное меню редактора плана трассы

При щелчке правой кнопкой мыши по вершине, появляется контекстное меню:

Элементы меню имеют следующее назначение: Удалить – удаляет вершину;

Привязать – позволяет переместить вершину угла поворота трассы в точку поверхности. При выборе этого элемента графическийкурсорпринимаетформумишени.Далее,необходимо указать точку текущей поверхности, в которую перемещается вершина угла;

Режимперемещениявершин-дляперемещениявершиныугла вдоль тангенсов выберите элемент меню Режим перемещения вершин, установите галогку напротив желаемого варианта перемещения.

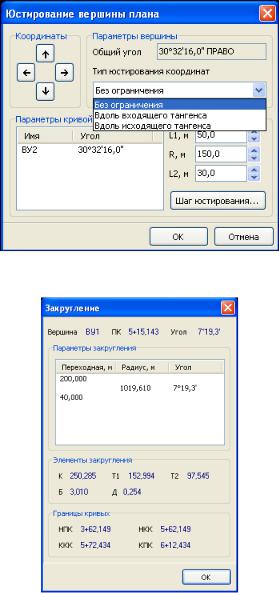

Юстировать - с помощью данного окна пользователь может установить значение, на которые будут изменяться данные в окне Юстирование вершины при подборе координатположения вершины угла, длин горизонтальной кривой и переходных кривых.

Перемещение вершины угла возможно с помощью стрелок в левой части окна. А с помощью стрелок расположенных рядом с полями ввода параметров (в правой части окна), пользователь может изменять значение на заданный шаг юстирования.

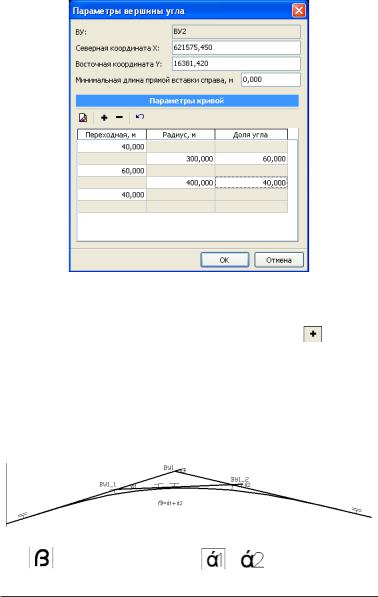

В данном окне показаны параметры вершины угла для многорадиусной кривой.

Для того чтобы добавить еще один радиус и создать многораиусную кривую нажмите пиктограмму в поле

Параметры кривой.

Задайтезначениедополнительногорадиусаидлинупереходной кривой между двумя радиусами. Также необходимо задать параметры угла для построения многорадиусной кривой. При этом общий угол будет равняться сумме углов между тангенсами, составляющими многорадиусную кривую, которые вычисляются на основе заданного соотношения в долях.

При перетягивании вершины угла с помощью мыши общий

угол меняется. При этом угол и остаются в той же пропорции в которой они были заданы изначально.

Примечание: 1. Изменять свойства вершины можно только в определенных пределах, так чтобы не нарушить условия сопряжения элементов трассы. В случае, когда задаются

для динамического автоматического переформирования черного профиля при изменении подобъекта (см. Глава 6

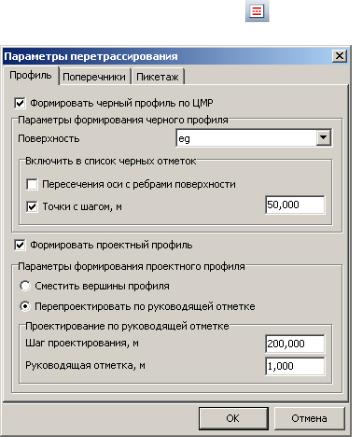

Проектирование продольного профиля пункт Создание черногопрофиляпоЦМР).Переформировыватьсябудутлишь изменённые участки трассы, не модифицированные участки изменение профиля не затронет. В профиль будут попадать отметки на каждом целом пикете. При этом необходимо заполнить следующие параметры:

•ВвыпадающемспискеПоверхностьукажитеимяповерхности, по которой будет строится черный профиль;

•В группе Включить в список черных отметок отметьте флаг Пересечение оси с рёбрами поверхности - если необходимо чтобы в профиль добавлялись отметки в точках пересечений оси и ребер поверхности;

•В группе Включить в список черных отметок отметьте флаг

Точки с шагом, и задайте в окно величину этого шага,- если необходимо, чтобы в профиль добавлялись отметки точек оси, расположенных друг от друга с заданным шагом;

4. Отметь флаг Формировать проектный профиль для

Глава 6 Проектирование продольного профиля пункт

Проектирование участка профиля по руководящим отметкам). Переформировываться будут лишь изменённые участки трассы, не модифицированные участки изменение профиля не затронет. При этом необходимо выбрать опции формирования и заполнить следующие параметры:

•Выберите опцию Сместить вершины профиля - если необходимо, чтобы отметки вершин профиля смещались при изменении подобъекта на величину изменения длины трассы;

•Выберите опцию Перепроектировать по руководящей отметке - если необходимо перепроектировать проектный профиль изменённого участка плана трассы по руководящей отметке. При этом необходимо ввести в поле Шаг проектирования соответсвующий шаг, в поле Руководящая отметка соответсвующую отметку, и по необходимости отметить флаг Вписать радиусы для вписывания в переломы профиля вертикальных кривых максимальных радиусов;

5.На вкладке Поперечники необходимо настроить параметры переформирования поперечников;
