Проектирование поперечных профилей |
351 |
|
|

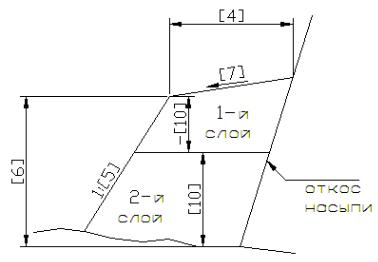

Бермы, рисбермы
Конструкциибермыирисбермызадаютсяаналогичнымнабором параметров. Параметры слева и справа могут быть различны.
Список параметров приведен ниже: 1 – Грунт первого слоя; 2 – Тип бермы;
3 – Расчетный уровень воды;
4 - Длина;
5 – Заложение откоса;
6 - Высота;
7 – Уклон полки;
8 – Возвышение над уровнем воды;
9 – Грунт второго слоя;
10 – Высота второго слоя.
В зависимости от типа бермы/рисбермы сооружаются по одной из 3-х схем:
Бермы/рисбермы по устойчивости и укрепительные
Бермы/рисбермы утеплительные
352 |
Глава 7 |
|
|
Бермы/рисбермы водоотводные
Примечание: Если значение [10] положительно, то оно откладывается от подошвы, если оно отрицательно – то от бровки.
Проектирование поперечных профилей |
353 |
|
|
Погруженная часть насыпи
Конструкция погруженной части насыпи задается следующим набором параметров:
1 - Тип;
2 - Грунт;
3 – Высота капиллярного поднятия;
4 – Номер слоя болота;
5 – Осадка по оси;
6 – Высота выторфовывания;
7 – Величина полки;
8 – Заложение погруженной части;
9 – Заложение верха;
10 – Глубина прорези.
Сооружение погруженной части насыпи осуществляется по одной из семи схем:

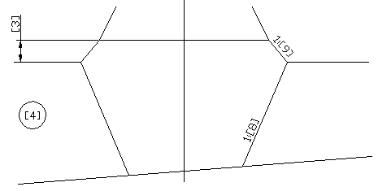

Тип 10
354 |
Глава 7 |
|
|
Типы 11 и 16
Типы 12 и 14
Тип 13
Проектирование поперечных профилей |
355 |
|
|

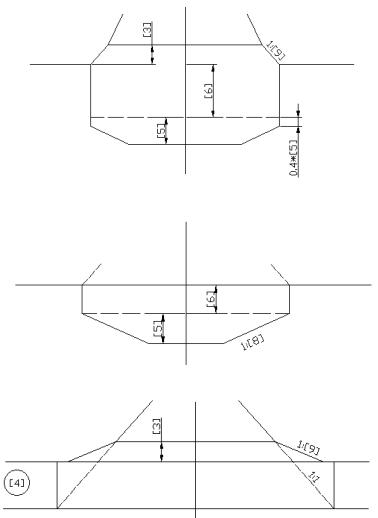

Тип 15
Тип 17
Тип 18
356 |
Глава 7 |
|
|
Примечание: Параметр [4] указывает под каким слоем болота находится минеральное дно, нумерация слоев ведется от поверхности земли.
Проектирование поперечных профилей |
357 |
|
|
Срезка слоя
Срезка слоя задается следующим набором параметров: 1 - Тип; 2 - Глубина;
3 – Уклон отвода воды;
4 – Номер слоя;
5 – Заложение откоса;
6 – Грунт засыпки;
7 – Коэффициент увеличения объема;
8 – Полка слева;
9 – Полка справа.
Срезка слоя задается по одной из четырех схем:
Срезка плодородного слоя
Примечание: Если не задан параметр [4], то проектирование осуществляется по ниже приведенной схеме.
Срезка параллельно земле
Вырезка в засоленных грунтах
358 |
Глава 7 |
|
|
Вырезка с откосом
Канавы
Канавы задаются следующим набором параметров: 1 – Расстояние до оси; 2 – Расстояние до подошвы; 3 – Ширина дна; 4 - Глубина;
5 – Заложение внешнего откоса;
6 – Заложение внутреннего откоса;
7 – Отметка дна;
8 – Уклон полки;
9 – Признак привязки к оси;
10 – Признак подрезки;
11 – Грунт засыпки.

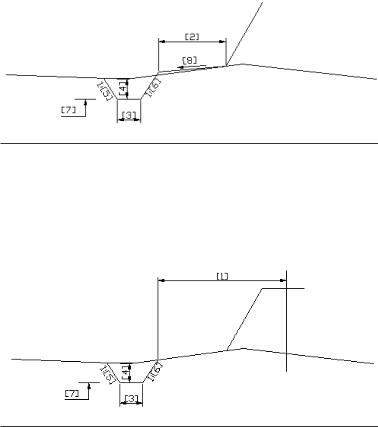

Проектирование канавы осуществляется по одной из двух схем:
Канава с привязкой к подошве и кювет-канава
Проектирование поперечных профилей |
359 |
|
|
Примечание: 1. Отличие кювет-канавы в том, что объемы земляных работ учитываются в другой графе ведомости, как объемы кюветов; в остальном она аналогична канаве с привязкой к подошве. 2. Значением параметра [10] назначается ‘подрезка’в томслучаекогдапоперечныйуклонместностиподполкойменьше уклона полки([8]), в противном случае назначается ‘подсыпка’.
Канава с привязкой к оси
Примечание: При задании канав параметр [4] имеет приоритет над параметром [7].
360 |
Глава 7 |
|
|

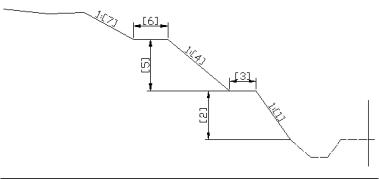

Откосы выемки
Откосы выемки задаются следующим набором параметров: 1 – Заложение первой ступени; 2 – Высота первой ступени; 3 – Полка первой ступени; 4 - Заложение второй ступени; 5 – Высота второй ступени; 6 – Полка второй ступени;
7 – Заложение третьей ступени.
Схема конструкции откоса приведена ниже:
Примечание: Если при задании откосов используется менее трех ступеней, то у последней заданной ступени нулевое значение высоты приводит к продлению данной ступени до пересечения с землей.
Кюветы
Кюветы задаются следующим набором параметров: 1 – Длина внутренней полки; 2 – Длина внешней полки; 3 – Ширина дна; 4 - Глубина;
5 – Заложение внешнего откоса;
6 – Заложение внутреннего откоса;
7 – Разница уровней;
8 – Признак выпуска на поверхность;
9 – Уклон внутренней полки;
10 – Уклон внешней полки;
