рисоваться с обратным пикетажем.
Robur автоматически определяет длину листа, но для того, чтобы он был кратен формату, следует задать размеры листа, по умолчанию задается формат А3 420×297.
Элемент выбора Профиль задается номер профиля, который принимается за ось.
Шаблон – это имя файла шаблона продольного профиля. Имя файла по умолчанию автоматически формируется в виде
имя_Профиль.dxf. Где имя – имя текущего подобъекта.
•Установите требуемые параметры;
•Если необходимо заполните вкладки условных обозначений;
•Выберите кнопку OK.
Заполнение таблиц условных обозначений

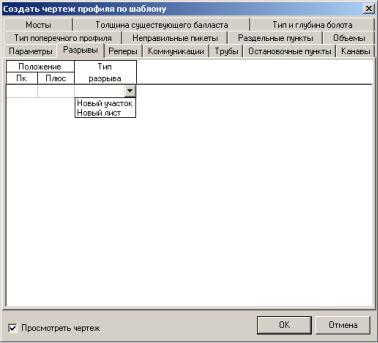

На вкладке Разрывы задается пикетажное положение места разрыва профиля, если он не умещается по высоте или длине на листе стандартных размеров. Если тип разрыва обозначить
462 |
Глава 11 |
|
|
как новый участок, то профиль будет смешен в вертикальном направлении на необходимое расстояние, в пределах данного листа, а в случае выбора опции новый лист, часть профиля будет перенесена на другой лист.
Вкладка Реперы, для каждого репера задается его пикетажное положение, номер, отметка и расстояние от оси.
Создание выходных документов |
463 |
|
|
|
|
Коммуникации задается пикетажное положение, тип коммуникации, отметка и ее описание.
На продольном профиле могут быть показаны коммуникации следующих типов: линии электропередач, линии связи и сигнализации, трубопровод надземный, трубопровод подземный, канал, кабель.
464 |
Глава 11 |
|
|
Вкладка Трубы, для трубы задается пикетажное положение, тип трубы, отметка и описание.
Создание выходных документов |
465 |
|
|
|
|
Остановочные пункты – задается пикетажное положение и типы остановочных пунктов.
466 |
Глава 11 |
|
|
Для Канавы задается пикетажное положение, тип и длина. Канавы бывают следующих типов: нагорные канавы, дренаж, сброс воды.
Создание выходных документов |
467 |
|
|
|
|

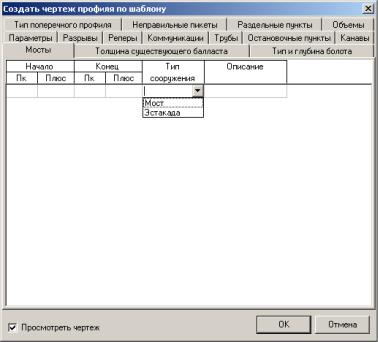

Мост задается пикетажным положением начала и конца. Тип сооружения: может быть эстакада или мост.
468 |
Глава 11 |
|
|

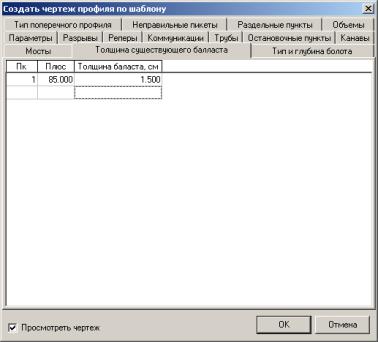

Вкладка Толщина существующего балласта – задает пикетажное положение участков и толщину существующего балласта на них.
Создание выходных документов |
469 |
|
|
|
|
ВкладкаТипиглубинаболота–задаетпикетажноеположение, тип и глубину болота.
470 |
Глава 11 |
|
|

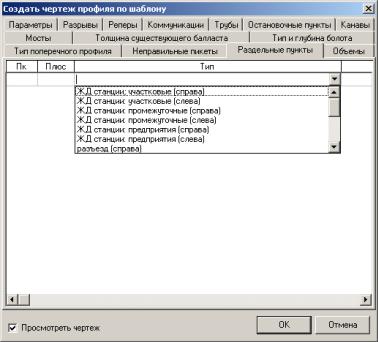

Вкладка Раздельные пункты – задает пикетажное и тип разделительных пунктов. Разделительные пункты бывают следующих типов: ЖД станции участковые (справа), ЖД станции участковые (слева), ЖД станции промежуточные (справа), ЖД станциипромежуточные(слева),ЖДстанциипредприятия(слева), ЖД станции предприятия (справа), разъезд (справа).
