Таблица водоотводов
Все участки с назначенными водоотводными устройствами хранятся в таблице водоотводов. Там же расположены функции, при помощи которых можно создавать новые участки водоотводов, удалять или редактировать свойства существующих.
Для того, чтобы открыть данную таблицу: 1.Выберите элемент меню Задачи – Водоотводы – Таблица водоотводов;
Откроется диалоговое окно:
Функции для создания или редактирования водоотвода находятся в верхнем меню таблицы:
•Создать водоотвод - данная функция уже была описана
выше;
•Создать водоотвод по поперечникам - данная функция
также была описана выше;
Примечание. 1. Если при создании нового участка водоотвода, на данном продольном профиле и соответствующих пикетах уже назначен другой участок, то программа выдаст соответствующие предупреждение.
492 |
Новые возможности |
|
|
|
|
Примечание. 2. Если при нового создании участка водоотвода, он уже был предварительно назначен на этом участке и стороне, но привязан к профилю с другим номером и соответственно не может быть назначен дважды, то программа выдаст соответствующие предупреждение.
Примечание. 3. Определенные типы водоотводов( например: канава и нагорная канава) могут быть заданы на одном участке и стороне, но они должны иметь различные профили привязки
• Удалить водоотвод - данная функция позволяет удалить выбранный участок водоотвода.

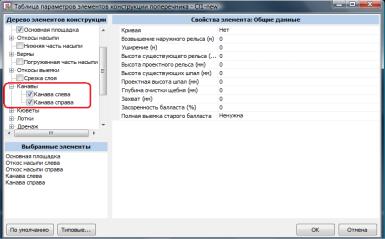

Примечание. При удалении участка водоотвода, удаляется не сам конструктивный элемент (канава, лоток и т.п.), а его взаимосвязь с соответствующим продольным профилем. Если же необходимо удалить сам конструктивный элемент, воспользуйтесь элементом меню: Поперечник - Редактор конструкции попереч-
ника, после чего снимите соответствующую опцию в поле Дерево элементов конструкции.
Топоматик Robur Железные дороги 3.1 |
493 |
|
|
|
|
• Свойства водоотвода – данная функция позволяет изменить для выбранного участка следующие параметры: границы участка, сторону, номер продольного профиля и тип водоотводного устройства.
Редактирование продольного профиля
При создании участка водоотвода, по дну водоотводного сооружения автоматически создается продольный профиль. В дальнейшем этот продольный профиль может быть отредактирован, для обеспечения продольного стока воды и отвода ее к водопропускным сооружениям.
Для редактирования продольного профиля по дну водоотвода:
1.Выберите элемент меню: Профиль – Показать окно;
2.В селекторе подобъектов и в селекторе профилей, укажите подобъект и профиль, на котором задавался водоотвод;
494 |
Новые возможности |
|
|
|
|
Вокнепрофиляотображаютсятрилинии,изних,красная–про- ектный профиль по дну водоотводного устройства, зеленая – профиль по бровке земляного полотна, желтая линиясуществующий профиль по земле, по дну водоотводного устройства.
Механизмы редактирования продольного профиля водоотвода, аналогичны редактированию продольного профиля по оси, которые были описаны в предыдущей главе (Глава 6 Проектирование продольного профиля).
Впониженных местах профиля или других характерных участках могут быть также назначены водопропускные трубы. Механизмы назначения водопропускных труб на плане или продольном профиле подробно описаны в соответствующей главе (Глава 10
Трубы).
При редактировании продольного профиля динамически будет изменятся глубина водоотводного устройства на соответствующих поперечниках. Соответственно, при удалении участка водоотвода, удаляется не сам конструктивный элемент (канава, лоток и т.п.), а его взаимосвязь с соответствующим продольным профилем. Если же необходимо удалить сам конструктивный элемент, воспользуй-
тесь элементом меню: Поперечник- Редактор конструкции по-
перечника, после чего снимите соответствующую опцию в поле
Дерево элементов конструкции.
Топоматик Robur Железные дороги 3.1 |
495 |
|
|
|
|
Создание чертежа водоотвода
Для того, чтобы создать чертеж продольного профиля по водоотводу выполните следующие действия:
1. На панели инструментов выберите Проект – Создать чер-
теж – Профиль (по шаблону). Откроется окно Создание чертежа профиля:
2.Выберите cтандартный шаблон Продольный профиль по водоотводу (Std_Rail_Prof_XDrainage.dxf).
3.Нажмите Далее. Откроется диалоговое окно:
496 |
Новые возможности |
|
|
|
|
Данное окно поделено на две части: в левой части окна задаются параметры чертежа, а именно, масштаб (горизонтальный, вертикальный), размер шрифта, вертикальный размер листа, вертикальный отступ от шапки; В правой части окна выбирается список водоотводов, по которым будут создаваться чертежи.
4. Для добавления водоотвода в список нажмите кнопку Добавить. В появившемся диалоговом окне выберите участки, которые должны быть отражены на чертеже.
Топоматик Robur Железные дороги 3.1 |
497 |
|
|
|
|
5.Нажмите OK.
6.После выбора участков водоотвода, нажмите кнопку Далее. Появится окно:
Данное окно служит для выбора условных знаков отображаемых на чертеже.
На данном шаге, вы можете выполнить следующие действия: -Добавить условный знак. Для добавления, нажмите правую кнопку мыши, появится контекстное меню, из которого выберите
функцию Добавить условный знак, либо нажмите на значок .
Откроется окно Создание условного знака:
498 |
Новые возможности |
|
|
|
|
•Пикет. В поле вводится номер пикета для отображения на этом пикете условного знака.
•Тип объекта. Выбирается тип объекта (труба водопро-
пускная, трубопровод, мост и эстакада и тд.)
• Свойства условного знака. Условный знак включает в себя следующие свойства:
-Материал трубы. Указывается материал – металлическая или железобетонная;
-Тип. Труба бывает двух типов – круглая или обсадная;
-Количество очков. В поле указывается количество очков в
трубе;
-Диаметр трубы. Задается диаметры трубы в метрах;
-Размер отверстия. Задается размер отверстия в метрах;
-Отметка. Задается отметка трубы в метрах;
-Горизонт высоких вод. Задается горизонт высоких вод в ме-
трах.
-Примечание. В поле вводится уникальное название.
-Параметры условного знака. Выберите из списка необхо-
димый объект, щелкнув по нему правой кнопкой мыши. Появится контекстное меню, из которого выберите функцию Параметры
Топоматик Robur Железные дороги 3.1 |
499 |
|
|
|
|
условного знака, либо нажмите значок .
Откроется окно Создание условного знака. При необходимости откорректируйте параметры условного знака и нажмите OK.
- Удалить условный знак. Укажите условный знак из списка, щелкнув по нему правой кнопкой мыши. Откроется контекстное меню, из которого выберите функцию Удалить условный знак, либо нажмите значок .
- Обновить список по ситуации.
Если коммуникации, водопропускные трубы и другие линейные объекты были предварительно назначены в текущем проекте, то на создаваемом чертеже они могут быть отображены автомати-
чески. Для этого нажмите Обновить список по ситуации.
После чего все объекты пересекающие текущую ось трассы будут отражены в списке данного диалогового окна. При необходимости их параметры (тип, пикет, отметка и т.п.) могут быть отредактированы.
7.Нажмите Далее. Откроется последний шаг мастера создания чертежа:
В данном окне задаются параметры:
•грунта
•типы укрепления дна
•типы укрепления откосов
500 Новые возможности

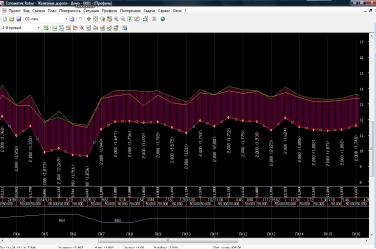

8.Нажмите кнопку Готово. Программа создаст чертеж водоотвода:
