Зарубежные дробилки для дробления угля |
59 |
вы установлены для обеспечения большего угла обхвата шкива ремнем и лучшего его натяжения.
Для предотвращения поломки дробилки при попадании в нее металлических предметов один из валков может отодвигаться.
Изменение щели между валками производится при помощи натяжного шкивного устройства.

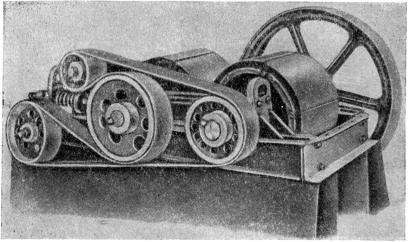

Рис. 29. Двухвалковая рифленая дробилка фирмы Джеффри
|
|
|
|
|
|
|
Таблица |
24 |
|
|
Техническая характеристика рифленой дробилки |
|
|
||||||
|
|
|
фирмы Джеффри |
|
|
|
|
||
|
Число оборо |
Макси |
|
Производительность, т[час, |
|
||||
|
тов валков |
|
|
||||||
Размеры |
в минуту |
мальный |
Мощность |
при крупности угля, |
мм |
Вес |
|||
размер |
|
|
|
|
|||||
дробилки, |
быстро |
тихо |
кусков в |
электродви |
|
|
|
|
дробил |
мм |
исходном, |
гателя, кет |
9 |
' 13 |
19 |
25 |
ки, т |
||
|
ходные |
ходные |
мм |
|
|
||||
450X375 |
300 •• |
230 |
50-100 3,7-5,0 |
10 |
15 |
20 |
25 |
1.5 |
|
500X450 |
*275 |
215 |
75-150 5,0-7,4 |
15 |
20 |
25 |
30 |
2,0 |
|
600X500 |
225’ |
180 |
100 - 200 11,0-14,8 |
20 |
30 |
40 |
50 |
2.9 |
|
500X750 |
225- |
180 |
100-200 14,8-18,4 |
30 |
45 |
55 |
75 |
3,5 |
|
850X500 |
160 |
125 |
150-200 14,8-18,4 |
25 |
40 |
50 |
65 |
3,4 |
|
750X900 |
180 |
145 |
150-200 |
14,8-22,0 |
45 |
70 |
90 |
120 |
5.0 |
На рис. 30 показана новая двухвалковая дробилка компа нии Иова. Размеры дробилки 760X1270 мм. Производитель ность до 520 т/час. Максимальная крупность продукта дробле ния 125 мм, минимальная 6,4 мм. Зазор между валками можно быстро и легко регулировать путем забивания или удаления
![](/html/65386/283/html_jTXb79NKia.39Fx/htmlconvd-QzPTlw62x1.jpg)
![](/html/65386/283/html_jTXb79NKia.39Fx/htmlconvd-QzPTlw63x1.jpg)
Зарубежные дробилки для дробления угля |
61 |
тов, которые, ударяясь о верхнюю футеровочную плиту, |
падают |
вящик. Вместе с металлическими предметами в ящик попадают
икрупные куски угля, которые не прошли через колосниковую
решетку. Поэтому ящик периодически разгружается через спе циальное отверстие, сделанное в корпусе дробилки.
Рис. 31. Молотковая дробилка фирмы Джоффри
При числе оборотов ротора от 175 до 550 в минуту выход мелочи крупностью 6 мм минимальный; при повышении числа оборотов до 1200 в минуту выход мелочи увеличивается. С увеличением числа оборотов от 800 до 1200 в минуту произ водительность дробилки (табл. 25) увеличивается примерно на 20—30% при одинаковом удельном расходе мощности. Основ ные размеры дробилки от 1400X1200 до 3000 x 3000 мм, вес от
2,0 до 12,0 т.
На рис. 32 показана реверсивная молотковая дробилка фир
мы Джеффри.
Особенность этой дробилки состоит в том, что ротор ее мо жет реверсивно вращаться в одну и в другую сторону. При этом происходит равномерный износ молотков, что удлиняет срок их службы.
62 |
Дробление |
Таблица 25
Производительность молотковых дробилок фирмы Джеффри
Размер ротора дробилки, мм
наибольшего исходном мате |
мм |
Размер к у с к а в |
риале. |
Производительность, m/час, при прохождении дробленого материала через сито с круглыми отверстиями, мм
|
50 |
37,5 |
31 |
1 |
|
25 |
19 |
| 13 |
|
9 |
6 |
|
|
|
|
|
|||||||
числообо ротовро торав минуту |
|
с квадратными отверстиями, мм |
торав ми нуту |
|
|
||||||
41 |
31 |
25 |
числообо ротовро |
торав ми нуту |
22 |
16 |
числообо ротовро |
8 |
5 |
||
|
|
|
И |
|
600X500 |
1 |
300 |
140 |
120 |
100 |
450 |
80 |
65 |
50 |
830 |
40 |
25 |
600X750 |
350 |
200 |
165 |
135 |
110 |
95 |
75 |
60 |
35 |
|||
600ХЮ50 |
J |
|
280 |
240 |
200 |
|
160 |
130 |
100 |
|
80 |
50 |
600X1350 |
|
|
370 |
315 |
265 |
|
210 |
170 |
130 |
|
105 |
65 |
900X750 |
500 |
ОЛЛ |
310 |
280 |
220 |
оии |
190 |
145 |
115 |
DOU |
90 |
50 |
900X900 |
|
375 |
320 |
270 |
230 |
175 |
135 |
110 |
70 |
|||
900X900 |
|
|
500 |
420 |
350 |
|
245 |
240 |
180 |
|
140 |
95 |
900X1200 |
' |
|
450 |
380 |
320 |
|
260 |
210 |
155 |
|
125 |
75 |
1066X900 |
600 |
|
|
475 |
||||||||
1066x1200 |
175 |
600 |
500 |
425 |
260 |
345 |
280 |
210 |
165 |
105 |
||
1066x1650 |
|
|
775 |
650 |
575 |
|
450 |
325 |
285 |
|
215 |
140 |
Мощность, кет, |
|
|
|
|
|
|
|
|
|
|
|
|
на 1 т дроб |
|
|
|
|
|
|
|
|
|
|
|
|
леного мате |
|
|
|
|
|
|
|
|
|
|
|
|
риала: |
|
|
|
|
|
|
0,40 0,60 0,73 |
|
1,0 |
2,0 |
||
твердого |
|
|
0,20 |
|
|
|
|
|||||
среднего |
|
|
0,15 |
|
|
|
0,30 0,50 0,55 |
|
0,732,0 |
|||
мягкого |
|
|
0,10 |
|
|
|
0,25 0,350,41} |
|
0,60 1,6 |
|||
Рама и |
молотки изготовляются |
из |
прочной |
стали, |
футеро |
вочные плиты — из марганцовистой стали.
Техническая характеристика реверсивной молотковой дробилки фирмы Джеффри
Размеры загрузочного отверстия, мм.......................... |
450 X 2050 |
Максимальный размер кусков загружаемого угля, |
|
мм ....................................................................................... |
300 X 400 |
Число оборотов ротора в минуту...................................... |
720—900 |
Основные размеры, мм..................................................... |
1050—2050 |
Вес, т.................................................................................................. |
18,5 |
Производительность дробилки при |
содержании в дробленом |
продукте 85% класса 0—3 мм составляет 300 т/час.
На рис. 33 показана молотковая дробилка Джамбо. Дробил ки этого типа большой производительности, так как ротор имеет
![](/html/65386/283/html_jTXb79NKia.39Fx/htmlconvd-QzPTlw65x1.jpg)
угля дробления для дробилки ныеЗарубеж
Рис. 32. Реверсивная |
молотковая дробилка |
Рис. 33. Молотковая дробилка Джамбо |
фирмы |
Джеффри |
|
СГ>
64 |
Дробление |
значительную длину |
(до 2,7 м). Питание дробилки произво |
дится по всей ширине ротора. Для улавливания металлических предметов имеется специальный ящик — карман. Футеровка из высокоуглеродистой стали. Регулирование помола производится
путем подъема и опускания колосниковой решетки.
Техническая |
характеристика |
дробилки Джамбо |
приведена |
|||||
в табл. 26. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица |
26 |
|
|
Техническая характеристика молотковой дробилки Джамбо |
|
||||||
|
|
|
Производи |
|
Габариты, мм |
|
||
|
|
|
тельность |
|
|
|||
Номер |
Размеры |
Число |
(при содер |
Мощность |
|
|
|
Вес, |
загрузочного |
оборотов |
жании в |
электро |
|
|
|
||
дробил |
отверстия, |
ротора |
дробленом |
двигателя, |
|
шири |
|
m |
ки |
мм |
в минуту |
продукте |
кеш |
длина |
высота |
||
|
|
|
85е/0 класса |
|
на |
|
||
|
|
|
0—3 мм), |
|
|
|
|
|
|
|
|
m |
|
|
|
|
|
4 |
500X1200 |
1 |
60-90 |
66-73 |
|
2800 |
|
и |
5 |
700X1200 |
1 |
85-115 |
73-92 |
|
3000 |
|
12 |
6 |
950X1200 |
|
120-160 |
92-130 |
|
3500 |
|
14 |
7 |
1200X1200 |
700-900 150-190 |
130-166 2700 |
3700 |
2000 |
15 |
||
8 |
1450X1200 |
|
175-225 |
150-184 |
|
4000 |
|
17 |
9 |
1700X1200 |
|
225-275 |
166-220 |
|
4400 |
|
20 |
10 |
1950X1200 |
|
245-300 |
184-260 |
|
4600 |
|
22 |
На рис. 34 показана пиковая дробилка для дробления угля крупностью до 500 льи.
Уголь, поступающий в дробилку по наклонной плоскости,
подвергается дроблению на массивной перфорированной плите,
качающейся от кривошипно-шатунного механизма. Над плитой установлена шарнирно подвижная щека с укрепленными в не сколько рядов пиками. Движение щеки с пиками возвратнопоступательное в вертикальной плоскости и осуществляется от эксцентрика основного вала.
Уголь первоначально дробится крупными, но короткими пиками первых рядов, затем додрабливается более тонкими, но длинными пиками последующих рядов. Наличие отверстий
в плите позволяет до дробления и в момент дробления произ водить отсев мелких кусков угля, не допуская его переизмель-
чение.
Дробилка изготовляется из высококачественной стали, пики из закаленной стали. Вес дробилки от 6 до 10 т, число оборотов
вала 720 |
в |
минуту, |
высота до |
2500 мм. |
Производительность |
зависит |
от |
крупности |
готового |
продукта |
и колеблется от 40 |
до 400 т/час. |
|
|
|
|
![](/html/65386/283/html_jTXb79NKia.39Fx/htmlconvd-QzPTlw67x1.jpg)
Зарубежные дробилки для дробления угля |
6; |
Рис. 34. Пиковая дробилка
Рис. 35. Зубчатая дробилка фирмы Бюйнер-Рема
5 Дробление и грохочение углей
66 Дробление
Дробилки, применяемые в Германии
В Германии для дробления бурого и каменного угля приме няются двухвалковые зубчатые и молотковые дробилки.
Валковые зубчатые дробилки. На рис. 35 показана зубчатая
дробилка фирмы Бюйнер-Рема (табл. 27).
|
|
|
|
|
|
Таблица 27 |
|
|
Техническая характеристика валковой зубчатой дробилки |
|
|||||
|
|
|
фирмы Бюйнер-Рема |
|
|
||
Тип |
Размеры валков, |
Мощность |
|
Габариты, |
мм |
Вес, |
|
|
мм |
электро |
|
|
|
||
дробилки |
|
двигате |
|
|
|
кг |
|
|
диаметр |
длина |
ля, кет |
длина |
ширина |
высота |
|
|
|
|
|||||
37 |
425 |
450 |
3,5 |
1700 |
1500 |
700 |
2000 |
50 |
560 |
600 |
5,5 |
2100 |
1800 |
800 |
2800 |
62 |
700 |
750 |
9,0 |
2400 |
2100 |
900 |
4300 |
75 |
840 |
900 |
13,0 |
2700 |
2400 |
1050 |
6300 |
100 |
1125 |
1200 |
18,0 |
3200 |
2900 |
1250 |
10600 |
На рис. 36 показана двухвалковая зубчатая дробилка фир мы GHH для дробления руды и угля крупностью 25—30 мм.
Для предотвращения поломки дробилки при попадании в нее металлических предметов один валок ее сделан подвижным.
Минимальный размер дробленого продукта 5—10 мм. Число оборотов валков 200 в минуту. Производительность 5—20 т/час.
Молотковые дробилки фирмы Гумбольдта нашли широкое
применение для дробления материалов средней крепости
(рис. 37).
Корпус представляет собой сварную конструкцию из сталь ных листов, благодаря чему достигается значительная проч ность его. Ударный механизм дробилки состоит из большого количества смещенно посаженных молотков из особой стали, которые подвешены и свободно качаются на стальных стерж нях. Для получения продукта определенной крупности дробил ка может быть изготовлена со сменными решетами. При износе одной стороны молотков они легко поворачиваются на другую сторону.
Техническая характеристика наиболее часто употребляемых типоразмеров молотковых дробилок фирмы Гумбольдта
Диаметр ротора, |
мм.................................................................. |
400—2500 |
Ширина ротора, |
мм....................................................................... |
400—2500 |
Производительность, т/час....................................... |
.... 10—260 |
|
Расход энергии в среднем, л. с................................. |
■ . . . 15—300 |
|
Число оборотов в минуту......................................................... |
220—1500 |
![](/html/65386/283/html_jTXb79NKia.39Fx/htmlconvd-QzPTlw69x1.jpg)
68 |
Дробление |
На рис. |
38 показана импеллерная ударная дробилка фирмы |
Хаземаг для дробления крупнокускового угля до размера уголь ной мелочи [9].
Дробилка состоит из горизонтального вращающегося рото ра 1 с насаженными на него стальными лопастями 2, кожуха с приемным бункером в верхней части 3 и с отверстием для выхода дробленого угля в дне 4, подвешенных ударных пла стин 5 и колосникового грохота 6.
Рис. 38. Импеллерная дробилка фирмы Хаземаг
Материал, загружаемый |
в дробилку, измельчается при |
ударе стальными лопастями |
ротора, при ударе о стальные пли |
ты или при столкновении кусков друг с другом.
Зазор между ударными плитами и ротором и размер отвер стий грохота подбираются эмпирически в зависимости от свойств материала, подвергающегося дроблению.
При различных механических свойствах породы и угля дро билка может производить избирательное дробление. Произво дительность ее до 120 т/час.
Дробилки, применяемые во Франции
Во Франции для дробления угля применяются зубчатые, мо
лотковые и щековые дробилки.
Валковые зубчатые дробилки. На рис. 39 показана одновал
ковая дробилка 125СА фирмы ПИК для дробления мягких и крепких углей исходной крупностью 100—900 мм до крупности
