головной образец, построенный в 1967 г. в опытном порядке на улице Димитрова).

Общий ежегодный объем производства домов серии составил до 1 млн. кв. м жилой площади.

В многоэтажном строительстве по-прежнему широко используются крупноблочные изделия и их разновид­ ность — панельно-блочные, производство которых имеет развитую базу — до 800 тыс. кв. м, или почти четверть всего объема нового строительства. Широкое примене­ ние в застройке Москвы крупноблочных домов пред­ определено налаженным производством крупных блоков и комплектующих изделий, технологичностью монтажа, относительно высокими экономическими показателями. Крупноблочное строительство — наиболее дешевое из всех видов полносборного домостроения, в нем исполь­ зуются малодефицитные изделия: шлакокерамзитобе­ тонные блоки, многопустотные настилы и др. Однако оно уступает другим видам крупноэлементного строи­ тельства по трудоемкости.

Экспериментальное строительство крупноблочных до­ мов осуществлено в квартале А1» 10 в разных вариан­ тах — 9-, 12-, 14- и 17-этажном (корпуса № 16, 17, 27, 27а, 18а, 20а), первые четыре из которых разработаны на основе типового проекта 9-этажного дома. Проч­ ность конструкций 12-этажного здания повышена бла­ годаря применению более высоких марок бетона и дру­ гим конструктивным мероприятиям (дополнительные железобетонные перегородки, перевязка блоков пояс­ ным рядом и т. д.).

Проект 12-этажного точечного крупноблочного жи­

квартиры для малой семьи с изолированными комната­ ми, достаточно вместительными подсобными помеще­ ниями и угловым проветриванием. При малых габари-

71

тах дома в нем имеется 84 или 96 квартир жилой пло­ щадью 2600 кв. м.

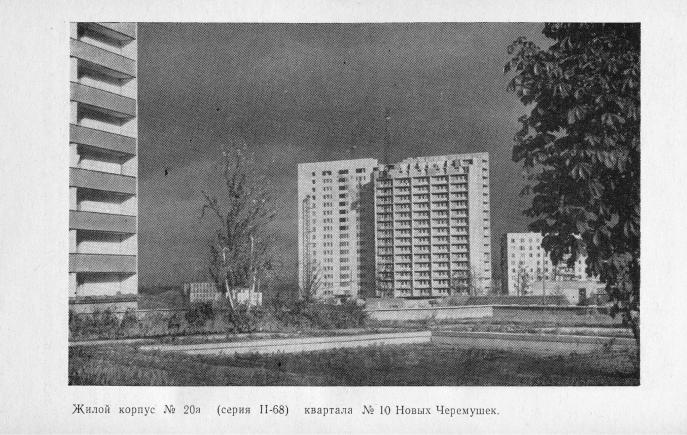

Используя еще не раскрытые возможности круп­ ноблочного домостроения, авторский коллектив мастер­ ской № 1 МНИИТЭПа под руководством архитектора Г. П. Павлова разработал проекты 14- и 17-этажного жилых домов (корпуса № 18а и 20а).

Корпус № 18а осуществлен в конструкциях этого же типа, но с более кардинальной переработкой конструк­ тивного и объемно-планировочного решения и укруп­ нением сборных элементов.

Проект 14-этажного дома, отличающегося интерес­ ным пластическим решением, нашел широкое повторное применение, а 17-этажный корпус положил начало раз­ работке серии II-68, предназначенной для замены 12-этажных точечных домов. Крупноблочное строитель­ ство в этой серии поднимается на новую ступень, приб­ лижающую его к зданиям крупнопанельной конструк­ ции, поэтому новые дома получили название панельно­ блочных.

Конструктивная схема зданий, ее параметры и узлы значительно улучшены и упрощены с учетом предшест­ вующего опыта строительства. Для всех зданий принят единый шаг по фасаду 6,5 м, что позволило ввести ук­ рупненные элементы стен. Статическая схема восприя­ тия всех нагрузок от перекрытий внутренними попереч-

72

могут складываться любые градостроительные образо­ вания.

Конструктивное решение предусматривает возмож­

тивно-технических достоинств получит значительное рас­ пространение в застройке столицы.

Научно-исследовательские и проектные работы по усовершенствованию конструкций полносборных зданий были направлены на улучшение их эксплуатационных качеств, дальнейшее укрупнение элементов, увеличение степени их заводской готовности.

Опытное строительство в области каркасно-панель­ ного домостроения базировалось как на преимуществен­ ном использовании каталожных изделий, выпускаемых

панельные здания относятся к различным конструктив­ ным вариантам. Главной инженерно-технической осо­ бенностью многоэтажного каркасного строительства яв­ ляется широкое использование в качестве конструк­ тивной основы сборного железобетона.

Варианты эти таковы: конструкции каркаса, освоен­ ные промышленностью до 1961 г. (в корпусах № 6а и 16а); близкий по решению каркас с замоноличенными стыками, предложенный МНИИТЭПом и осуществляе­ мый на экспериментальной базе (корпус № 19); наи­ более перспективный тип нового каркаса для много­ этажных зданий со скрытой консолью и сферическим стыком колонн (корпуса № 13а, 14а, 32 и 34) и, нако­ нец, конструкции каркаса для культурно-бытового строительства (корпуса № 22—25).

Статическая схема каркаса для большинства зданий принята связевой, которая обладает достаточной жест­ костью и в то же время наилучшим образом отвечает требованиям унификации, поскольку в ней вся горизон­ тальная ветровая нагрузка может быть воспринята системой сборных железобетонных стенок, а колонны и ригели рассчитываются только на вертикальную нагруз­

75

ку, что позволяет установить единое сечение колонн и ригелей каркаса.

Конструктивная схема в домах с этим каркасом принята с продольным расположением ригелей, кото­ рое, хотя и менее экономично по расходу материалов, имеет ряд преимуществ (большая свобода в выборе планировочного решения, удобное стыкование диафрагм жесткости поперечного направления и т. д.).

Вэкспериментальном строительстве квартала № 10 нашли применение преимущественно типы многоэтаж­ ных домов, запроектированные на каркасе по рассмот­ ренной схеме: 9-этажный многосекционный дом 1МГ-600-1 (корпус № 6а), 9-этажный односекционный (корпус № 16а) и 14-этажный односекционный дом (корпус № 19).

Вконструкции этих домов есть некоторые разли­ чия. Так, конструктивная схема корпусов № 6а и 16а имеет в основе шарнирно-связевый каркас с жестким решением плоского металлического стыка на сварке, максимально приближающийся к продольному каркасу 9-эт-ажных кирпичных домов серии П-29 и каркасу культурно-бытовых зданий. Здесь применены попереч­ ные осевые размеры 6,24; 6,64; 5,84, а в продольном на­ правлении шаги 6,0 и 3,0 м. Основные изделия соответ­ ствуют действующим каталогам: перекрытия — сборный железобетонный настил с круглыми пустотами по ка­ талогу НК-75; перегородки — железобетонные прокат­ ные панели и т. д.

Колонны сечением 30X40 см имеют консоль для опирания ригелей. Ригели с полкой понизу для укладки перекрытий выполнены с использованием форм каркаса для культурно-бытовых зданий. Стык ригеля с колон­ ной принят шарнирного типа с приваркой к закладным деталям колонн при помощи монтажных связей каркаса.

На всероссийском конкурсе 1964 г. на лучшее зда­ ние, построенное по типовому проекту, корпус № 6а получил вторую премию. Первые годы эксплуатации свидетельствуют о его высоких конструктивно-техниче­ ских качествах. По проектам серии 1МГ-600, разрабо­ танной на его основе, построено 20 домов в Нагатине.

Следует остановиться на эффективной и экономичной системе каркаса с жесткими замоиоличенными рам­ ными узлами, выполненной в 14-этажном корпусе

76

№ 19. Здесь применен зубчатый стык ригелей с колон­ нами, консоли которых заменены инвентарными метал­ лическими столиками. Благодаря такому способу со­ единения ригелей с колоннами удается получить жест­ кую конструкцию каркаса, сочетающую в себе все ка­ чества монолитного каркаса с достоинствами сборного железобетонного (простота монтажа, высокая индустриальность и т. д.). Жесткое рамное соединение стыка повышает его надежность в монтажный период, одна­ ко делает конструкцию особо чувствительной к осадке.

Экспериментальное исследование различных систем каркаса, выполненное в процессе строительства и экс­ плуатации объектов квартала № 10, послужило проме­ жуточным этапом создания унифицированного каркаса для жилых и гражданских зданий «Моспроекта-1» и каталога ИИ-04 общесоюзного применения.

В квартале № 10 прошли экспериментальную про­ верку и принципиально новые конструктивные решения, основанные на нормалях унифицированного железобе­ тонного каркаса, разработанного МНИИТЭПом совме­ стно с управлениями «Моспроект-1», «Моспроект-2» при участии Главмоспромстройматериалов.

Каркасная схема положена в основу разработанной в те годы МНИИТЭПом серии типовых проектов 16-этажных жилых домов каркасно-панельной конструк­ ции 1МГ-601. Этажность этой серии, по предваритель­ ным техническим и экономическим расчетам, определе­ на условиями использования несущей способности стоек каркаса без увеличения их сечения и насыщения арма­ турой. Важное значение при этом имеет и величина гидростатического напора в системах хозяйственно­ питьевого водопровода, при которой не требуется уст­ ройство технического этажа.

Проекты домов серии разработаны с учетом унифи­ кации основных элементов жилого фонда, единой си­ стемы планировочно-конструктивных элементов, одина­ кового решения лестнично-лифтовой группы, стандарти­ зации типов квартир, при использовании взаимозаме­ няемости конструктивных схем во всех типах домов.

77

Характерными особенностями каркаса являются скрытые консоли, сферические стыки колонн, новые ти­ пы ригелей, стенок жесткости и перекрытий. В качестве геометрической основы многоэтажного каркаса предло­ жены двухэтажные колонны постоянным сечением 40X40 см на всю высоту дома, из бетона марок «200»—«400». В каркасе применяются напряженно-ар­ мированные ригели таврового сечения высотой 45 см, с нижними полками для опирания перекрытий— пло­ ских панелей размером на комнату.

Колонны имеют скрытые в пределах высоты ригеля консоли прямоугольного сечения для его опирания. Стык ригеля с колонной — неразрезной, сборно-моно­ литного рамного типа, осуществленный с помощью ме­ таллических накладок на сварке, которые рассчиты­ ваются с учетом пластических деформаций. Стык ко­ лонн между собой — безметалльный, сферической фор­ мы. Передача усилий в стыке совершается с бетона на бетон через слой высокопрочного раствора; шов усили­ вается инъектированием цементно-песчаной пасты. Та­ кое решение дает уменьшение расхода металла по срав­ нению с плоским металлическим стыком на сварке, однако требует особенно большой точности монтажа.

Общая устойчивость каркасного здания от воздейст­ вия нагрузок обеспечивается совместной работой пере­ крытий, рассматриваемых как горизонтальные диски жесткости, и вертикальных диафрагм — поэтажных же­ лезобетонных панелей-стенок толщиной 14 см, рабо­ тающих по рамно-связевой схеме в продольном и попе­ речном направлениях (торцовые рамы). Этот конструк­ тивный принцип позволяет упростить решение узлов и элементов каркаса и придать им унифицированный ха­

(сварка и последующее обетонирование). Таким обра­ зом, диафрагма с примыкающими к ней узлами соеди­ нена в одно целое и образует как бы жесткую кон­ сольную балку. Панели перекрытий соединяются между собой и с ригелями закладными деталями на сварке с защитным слоем цементного раствора, а в направле-

78

ими рабочего пролета — монолитными бетонными шпон­ ками.

Преимущество такого типа каркаса по сравнению с применявшимися до сих пор в московском строитель­ стве состоит и в том, что здесь относительно невелик расход стали (на 30% ниже, чем в аналогичных узлах сборных каркасов старых схем, хотя и выше, чем в па­ нельных конструкциях). Резкое снижение металлоемко­ сти каркаса обеспечивается рациональным распределе­ нием усилий, усовершенствованием технологических способов производства, а также освоением промышлен­ ностью высоких марок бетона— до «600» для некото­ рых типов колонн.

В домах серии 1МГ-601 был решен ряд принципи­ альных для многоэтажного строительства конструктив­ но-технических задач.

Так, например, своеобразно разрешен лестнично­ лифтовой узел здания. Незадымляемая лестница сбло­ кирована с двумя лифтами (один из них грузопасса­ жирский и служит исключительно для эвакуационных целей). Она имеет выход через поэтажную лоджию, раз­ мещенную в габаритах периметра здания. Одновремен­ но применена полуавтоматическая система дымоудале­ ния при пожаре, обеспечивающая вытягивание дыма через лифтовые шахты. Такой прием позволил разме­ стить весь узел в пределах планировочного модуля 6X4,5 м (в осях), т. е. предельно экономично.

Благодаря этому 16—20-этажные здания проектиру­ ются в настоящее время лишь с одной лестницей, чем достигается дополнительный выход жилой площади.

В1971 г. Московским Советом утверждены «Проти­ вопожарные требования к проектированию жилых зда­ ний для г. Москвы», дифференцирующие необходимые мероприятия в зависимости от этажности и планировки зданий.

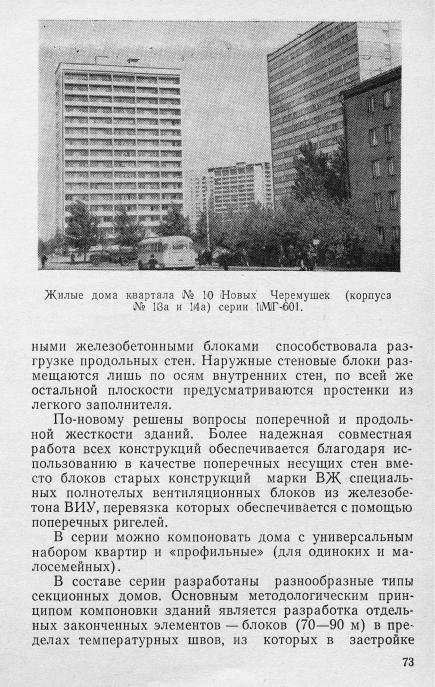

Вэкспериментальном порядке в 1966 г. впервые в мировой практике осуществлено строительство полно­ сборного железобетонного 111-квартирного здания кар­ касно-панельной конструкции высотой в 16 этажей (с

коридорной планировкой), послужившего моделью со­ здания серии 1МГ-601, типа «Д» (корпус № 14а). Ши­ рокое повторное применение получил также широтный дом— тип «Е». Номенклатура изделий серии 1МГ-601
