риментального строительства в квартале № 10, за пя­ тилетие 1966—1970 гг. построено 8,5 млн. кв. м жилой площади, или 44% общего объема жилищного строи­ тельства Москвы, в следующем же пятилетии намечено ввести в эксплуатацию еще не менее 4,5 млн. кв. м. Столь крупные масштабы использования результатов экспериментов целиком оправдывают эффективность и целесообразность их проведения.

Строительство в десятом квартале явилось всесто­ ронним комплексным перспективным экспериментом, отвечающим назревшим задачам современного жилищ­ но-гражданского строительства, по своим социальным, функциональным, технико-экономическим и эстетиче­ ским характеристикам обеспечивающим дальнейший прогресс в архитектуре.

Итоги опытной застройки квартала № 10 и единич­ ных экспериментальных объектов способствовали пере­ ходу в полносборном строительстве к более прогрессив­ ным архитектурно-планировочным и техническим реше­ ниям, послужили основой для определения характера массового строительства на 1966—1970 гг. Это относит­ ся как к многоэтажным полносборным домам, главным образом панельных и каркасных конструкций, так и к усовершенствованным типам квартир.

Последующие фазы экспериментального строительства

Экспериментальному строительству в десятом квар­ тале Новых Черемушек сопутствовала в 1963—1967 гг. проверка ряда экспериментальных объектов в некото­ рых других районах города.

Имеются в виду прежде всего опытные стройки, где были смонтированы экспериментальные образцы мас­ совых серий типовых проектов П-57, составившей про­ дукцию ДСК-3, 1-605/9 — для производства на ДСК-2, 12-этажной модели серии II-49 «П», а также массовой серии производства Главмоспромстройматериалов — 9-этажного варианта серии 1-515 (1-515/9) и, наконец, М-10 для выпуска теми же предприятиями.

Изучение опыта работы панельных конструкций, практики их монтажа и изготовления позволило рас­

90

пространить крупнопанельную конструктивную схему на здания повышенной этажности.

Создание серии II-57, основанной на применении усовершенствованной вибропрокатной технологии (кон­ структивная основа серии — поперечные несущие стены на едином продольном шаге 3,2 м), связано с несколь­ кими экспериментальными площадками. На каждой из них последовательно отрабатывались новые техниче­ ские задачи, связанные одновременно с переходом к применению панельной схемы в зданиях все большей высоты.

Строительство первого 9-этажного дома будущей се­ рии было осуществлено в 1963 г. в проезде Ольмин­ ского. Уже в этом здании были • найдены основные принципы архитектурно-планировочного и конструктив­ ного решения здания нового типа.

Встроительстве были проверены новые методы мон­ тажа, созданы специальные приспособления для осу­ ществления принудительного монтажа — фиксаторы в вертикальных элементах. Обращают внимание впервые примененный здесь способ болтовых соединений без сварки, а также новые конструкции стыков и способы их герметизации и утепления.

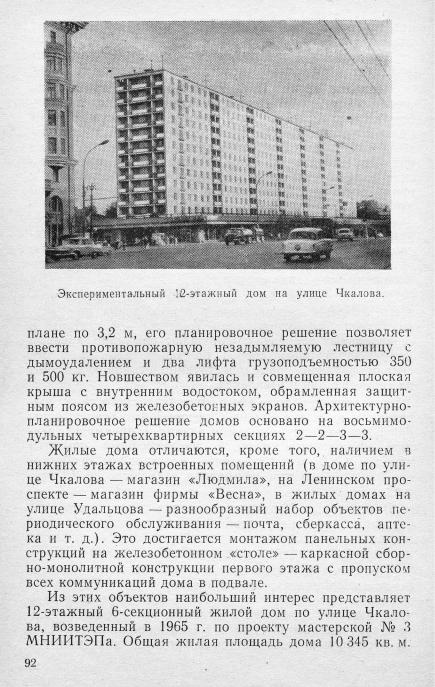

Вследующем доме этого конструктивного типа, воз­ веденном на улице Чкалова, который был осуществлен, как и все экспериментальные здания, с преимуществен­ ным применением изделий, изготовленных опытным заводом СКВ «Прокатдеталь», исследованы особенно­ сти конструкции при повышении этажности до 12 эта­ жей.

Внекоторых 10-этажных зданиях этого типа, по­ строенных затем на улице Удальцова и на Октябрьской площади, представлены различные композиционные

возможности использования серийной продукции ДСК-3.

Практически в этих жилых домах были осуществле­ ны все мероприятия, необходимые для дальнейшего по­ вышения этажности серии II-57. Лестнично-лифтовой узел отвечает всем эксплуатационным противопожар­ ным требованиям для домов в 16 этажей включительно: он расширен и размещается в пределах двух шагов в

91

Торцовая секция жилого дома на улице Чкалова.

о

со

Вдоме — 321 квартира, в том числе 30 однокомнат­ ных, 172 двухкомнатных и 115 трехкомнатных.

Конструктивная схема дома — поперечные несущие стены-перегородки толщиной 14 см (на основе единого шага 3,2 м), выполненные из тяжелого бетона: для первых пяти этажей — марки «300», а для 0—12-го эта­ жей — марки «200». Панели перекрытия размером на комнату также изготовлены из тяжелого бетона марки «200», толщиной 14 см.

Наружные стены — самонесущие, из керамзитобетон­ ных панелей толщиной 32 см, в большинстве двухмо­ дульные.

Организация строительных работ 'на площадке от­ личалась целым рядом новшеств.

Всоответствии с технологией, разработанной тре­ стом Мосоргстрой совместно с ДСК-3, все здание в пределах одного этажа было разбито на монтажные зоны — захватки. Разрыв между соседними монтажны­ ми зонами составлял не менее двух секций, что отве чало требованиям техники безопасности.

Принятая схема работы кранов давала возможность завершить все монтажные работы одновременно на каждом четном этаже, что благоприятствовало выверке монтажного горизонта.

На монтаж одного этажа уходило семь дней. Завоз керамзито- и железобетонных изделий осуществлялся на отцепных полуприцепах типа НАМИ-790 челночным способом, по часовым графикам.

Монтаж здания осуществлялся, начиная с установ­ ки наружных стен, которые поддерживались до по­ стоянного крепления подкосными струбцинами.

После монтажа наружных стен устанавливались па­ нели внутренних стен, гипсопрокатные перегородки, са­ нитарно-технические кабины и другие конструкции, а затем уж. панели перекрытия.

Высокая точность изготовления изделий на прокат­ ном стане, при совершенствовании монтажной оснастки и технологии монтажа (здесь применена система ко­ нусных фиксаторов, позволяющих более точно монтиро­ вать изделия), а также использование лоджий в каче­ стве компенсаторов для погашения разбивочных и мон­ тажных допусков обеспечили хорошие показатели монтажа.

94

Замоноличивание вертикальных стыковых наружных панелей производилось песчано-бетонной смесью М-200 (цемент М-400, песок с модулем крупности 2,9) с по­ мощью установки инженера Марчукова.

Тщательная выверка монтажного горизонта н обес­ печение заданной величины и вертикального шва га­ рантировали необходимое обжатие гернитового шнура, его заполнение, а следовательно, и герметичность.

Конструктивные элементы, поступавшие на монтаж с заводов-изготовителей, отличались достаточно высо­ ким уровнем готовности. Так, наружные стеновые пане­ ли с фасадной стороны и по периметру имели фактур­ ный слой из белого бетона с мраморной крошкой, а с внутренней были подготовлены под окраску или оклей­ ку обоями; они поступали с вмонтированными и полно­ стью окрашенными (кроме внутренней стороны) под­ оконниками, оконными и балконными блоками. Внут­ ренние стеновые панели имели поверхности, подготов­

явилось промежуточным этапом при переходе к 12-этаж­ ным домам из типовых массовых конструкций, выявив возможности вибропрокатных изделий в зданиях боль­ шей этажности.

Впоследующем, после завершения цикла экспери­ ментальных работ, ДСК-3 перешел на серийное произ­ водство 12-этажных домов серии 11-57 «А».

Возможности дальнейшего повышения этажности зданий панельной вибропрокатной конструкции иссле­ дованы на экспериментальных стройках 17- и 25-этаж- ного домов на проспекте Мира и 17-этажного дома, по­ строенного на Смоленском бульваре.

Вцелом работы по созданию вибропрокатных домов могут служить примером правильно организованного процесса разработки типовых проектов на основе изу­ чения результатов экспериментов, проводившихся с по­

следовательным наращиванием сложности задач. Домо­ строительный комбинат на каждом этапе получал усо­ вершенствованный по сравнению с предыдущим вариант

95

проекта с разработанной к нему технологией, что су­ щественно облегчало производство изделий и монтаж домов, в то время как конструкторское бюро с проект­ ной организацией проводило очередной эксперимент.

В процессе проектирования и строительства этих зданий отрабатывались конструктивные решения, обес­ печившие укрупнение сборных конструкций, уменьше­ ние типоразмеров железобетонных изделий, повышение точности монтажа.

Приступая к работе над проектами многоэтажных жилых домов из вибропрокатных панелей, коллектив мастерской № 1 «Моспроекта-1» поставил задачу найти планировочную и конструктивную структуру, оптималь­ но соответствующую вибропрокатному производству, с четкой модульной размерностью решения.

Изучив предшествующий опыт крупнопанельного до­ мостроения, проектировщики остановились на свобод­ ной структуре, основанной на поперечном шаге 3,2 м, которая давала бы возможность при однородных изде­ лиях получать любые секции, типы квартир и зданий. При таком решении стало возможным исключить в се­ редине здания две параллельные внутренние стены, оставив одну прерывистую — в виде панелей одного ти­ поразмера также на два шага, т. е. длиной 6,4 м, рас­ положенных в шахматном порядке со сдвижкой на 0,7 м от продольной оси здания. Внутренние несущие стены (толщиной 16 см) выполнены из бетона мар­ ки «400».

Наружные навесные панели толщиной 32 см из про­ катного керамзитобетона имеют фактурный слой из бе­ лой мраморной крошки на белом цементе.

Лестнично-лифтовой блок в 17-этажных домах впи­ сывается в два шага по 3,2 м, что кратно наружной или продольной внутренней панели. Это позволяет распола­ гать блок в любом месте.

Лифтовые шахты — заводского изготовления, в виде объемного элемента из прокатных конструкций с вмон­ тированным мусоропроводом.

Лестничные клетки в доме решены по-новому: в ви­ де двух перекрытых маршей высотой «на этаж». Бла­ годаря такому приему удалось избежать устройства второй, дополнительной пожарной лестницы; это выгод­ но и экономически, Незадымляемыелестницы, рассчи-*

96

тайные в основном на эвакуацию населения в случае пожара, запроектированы шириной 0,9 м. В 25-эгаж- ном же доме лестнично-лифтовой узел иной. В каждой секции дома запроектировано три лифта со скоростью 2 м/сек. Один из них, повышенной грузоподъемности (500 кг), имеет большегабаритную кабину.

Особую сложность в зданиях повышенной этажности представляет, как известно, обеспечение пространствен­ ной устойчивости конструкций.

Пространственная жесткость 17-этажных зданий обеспечивается совместной работой поперечных и про­ дольных стеновых панелей и дисков перекрытий, а в первом этаже — работой рам. Поперечные стены рас­ сматриваются как диафрагмы с шириной, равной ши­ рине корпуса; роль перемычек, обеспечивающих совме­ стную работу двух смежных, разделенных проемом перегородок, выполняют особым образом сконструиро­ ванные плиты перекрытий, которые надежно Защемля­ ются между поперечными стенами. Усиление плит, тре­ бующее небольшого увеличения расхода стали (всего на 15%), обеспечивает восприятие сдвигающих усилий, которые возникают при работе соединений связевой си­ стемы на ветровые нагрузки.

Особое внимание обращено на обеспечение жестко­ сти и надежности соединения панелей поперечных п продольных внутренних стен, что гарантирует их взаи­ модействие, а также позволяет учитывать пространст­ венную работу при расчете на горизонтальные на­ грузки.

Фиксация элементов осуществляется при помощи бе­ тонных и металлических фиксаторов, соединяющих не­ посредственно нижнюю и верхнюю панели. Наружные панели крепятся к перекрытию путем насадки их на специальные фиксаторы, а к поперечным стенам — с по­ мощью металлических накладок на болтах.

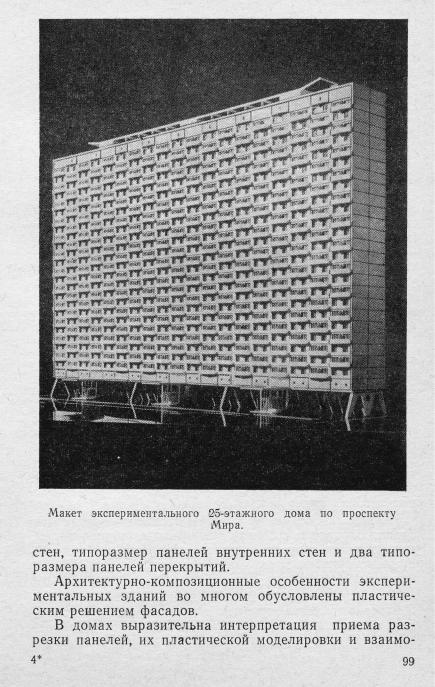

В 25-этажном доме сохранены основные принципы, заложенные в планировке и конструктивной основе до­ мов меньшей этажности. Однако для обеспечения устой­ чивости здания на ветровую нагрузку осуществлены дополнительные мероприятия.

Конструкция первого этажа в 25-этажном доме вы­ полняется в виде двухэтажного рамного каркаса из сборных железобетонных У-образных элементов, пред-

ставляющего собой однопролетную двухконсольную рамную систему. Благодаря разгружающему влиянию консолей при такой схеме достигается максимальное облегчение ригеля.

У-образная форма колонн позволила расположить стык в зоне наименьшего значения изгибающих эле­ ментов. Ригель промежуточного, антресольного этажа стыкуется также в этой плоскости — в середине пролета. По низу стоек рам предусмотрена затяжка, восприни­ мающая распор.

Верхняя часть рамы (балка), воспринимающая на­ грузки от всего здания, образует технический этаж, где размещаются все виды инженерных коммуникаций.

В местах опускания ветровых стенок жесткости до­ полнительно поставлены по крайним осям на стыках секций и на торцах здания развитые наклонные пилоны.

Помимо того, что несущие стены жилой части 25-этажного дома опираются на веерообразные железо­ бетонные опоры, здесь включены в расчет ветровые стенки жесткости на стыках секций и в торцах, воспри­ нимающие, как связевые диафрагмы, горизонтальную нагрузку.

Диафрагмы жесткости выполнены в виде раздельной сборно-монолитной конструкции, состоящей из спарен­ ных сборных панелей — стандартной и располагаемой с наружной стороны утепляющей керамзитобетонной па­ нели, опирающейся на выступающую кромку плиты пе­ рекрытия, между которыми уложен слой монолитного железобетона.

В качестве основания здания приняты короткосвай­ ные фундаменты (длина свай 7 м), заложенные на уров­ не земли и объединенные продольным ростверком. Не­ сущая способность одной сваи — 60 т.

Благодаря строгому осуществлению принципа уни­ фикации и четкой планировочной и конструктивной структуре стало возможным решить главную задачу — сократить количество типоразмеров изделий в зданиях вибропрокатной конструкции.

В результате получилась структура, при которой для любой секции и дома в целом требуется минималь­ ное количество типоразмеров основных панелей — все­ го девять, в том числе три типоразмера панелей на­ ружных стен, три типоразмера внутренних поперечных
