- •Оглавление
- •Предисловие
- •Почему я написал книгу?
- •Для кого эта книга?
- •Как использовать эту книгу?
- •Как организована книга?
- •Об авторе
- •Ошибки и предложения
- •Поддержка книги
- •Как помочь автору
- •Отказ от авторского права
- •Благодарность за участие
- •Перевод
- •Благодарности
- •I Введение
- •1. Введение в ассортимент микроконтроллеров STM32
- •1.1. Введение в процессоры на базе ARM
- •1.1.1. Cortex и процессоры на базе Cortex-M
- •1.1.1.10. Внедренные функции Cortex-M в ассортименте STM32
- •1.2. Введение в микроконтроллеры STM32
- •1.2.1. Преимущества ассортимента STM32….
- •1.2.2. ….И его недостатки
- •1.3. Краткий обзор подсемейств STM32
- •1.3.1. Серия F0
- •1.3.2. Серия F1
- •1.3.3. Серия F2
- •1.3.4. Серия F3
- •1.3.5. Серия F4
- •1.3.6. Серия F7
- •1.3.7. Серия H7
- •1.3.8. Серия L0
- •1.3.9. Серия L1
- •1.3.10. Серия L4
- •1.3.11. Серия L4+
- •1.3.12. Серия STM32WB
- •1.3.13. Как правильно выбрать для себя микроконтроллер?
- •1.4. Отладочная плата Nucleo
- •2. Установка инструментария
- •2.1. Почему выбирают Eclipse/GCC в качестве инструментария для STM32
- •2.1.1. Два слова о Eclipse…
- •2.2. Windows – Установка инструментария
- •2.2.1. Windows – Установка Eclipse
- •2.2.2. Windows – Установка плагинов Eclipse
- •2.2.3. Windows – Установка GCC ARM Embedded
- •2.2.4. Windows – Установка инструментов сборки
- •2.2.5. Windows – Установка OpenOCD
- •2.2.6. Windows – Установка инструментов ST и драйверов
- •2.3. Linux – Установка инструментария
- •2.3.2. Linux – Установка Java
- •2.3.3. Linux – Установка Eclipse
- •2.3.4. Linux – Установка плагинов Eclipse
- •2.3.5. Linux – Установка GCC ARM Embedded
- •2.3.6. Linux – Установка драйверов Nucleo
- •2.3.7. Linux – Установка OpenOCD
- •2.3.8. Linux – Установка инструментов ST
- •2.4. Mac – Установка инструментария
- •2.4.1. Mac – Установка Eclipse
- •2.4.2. Mac – Установка плагинов Eclipse
- •2.4.3. Mac – Установка GCC ARM Embedded
- •2.4.4. Mac – Установка драйверов Nucleo
- •2.4.5. Mac – Установка OpenOCD
- •2.4.6. Mac – Установка инструментов ST
- •3. Hello, Nucleo!
- •3.1. Прикоснитесь к Eclipse IDE
- •3.2. Создание проекта
- •3.3. Подключение Nucleo к ПК
- •3.5. Изучение сгенерированного кода
- •4. Инструмент STM32CubeMX
- •4.1. Введение в инструмент CubeMX
- •4.1.1. Представление Pinout
- •4.1.2. Представление Clock Configuration
- •4.1.3. Представление Configuration
- •4.1.4. Представление Power Consumption Calculator
- •4.2. Генерация проекта
- •4.2.1. Генерация проекта Си при помощи CubeMX
- •4.2.2. Создание проекта Eclipse
- •4.2.3. Ручное импортирование сгенерированных файлов в проект Eclipse
- •4.3. Изучение сгенерированного кода приложения
- •4.3.1. Добавим что-нибудь полезное в микропрограмму
- •4.4. Загрузка исходного кода примеров книги
- •5. Введение в отладку
- •5.1. Начало работы с OpenOCD
- •5.1.1. Запуск OpenOCD
- •5.1.2. Подключение к OpenOCD Telnet Console
- •5.1.3. Настройка Eclipse
- •5.1.4. Отладка в Eclipse
- •5.2. Полухостинг ARM
- •5.2.1. Включение полухостинга в новом проекте
- •5.2.2. Включение полуохостинга в существующем проекте
- •5.2.3. Недостатки полухостинга
- •5.2.4. Как работает полухостинг
- •II Погружение в HAL
- •6. Управление GPIO
- •6.2. Конфигурация GPIO
- •6.2.1. Режимы работы GPIO
- •6.2.2. Режим альтернативной функции GPIO
- •6.2.3. Понятие скорости GPIO
- •6.3. Управление GPIO
- •6.4. Деинициализация GPIO
- •7. Обработка прерываний
- •7.1. Контроллер NVIC
- •7.1.1. Таблица векторов в STM32
- •7.2. Разрешение прерываний
- •7.2.1. Линии запроса внешних прерываний и контроллер NVIC
- •7.2.2. Разрешение прерываний в CubeMX
- •7.3. Жизненный цикл прерываний
- •7.4. Уровни приоритета прерываний
- •7.4.1. Cortex-M0/0+
- •7.4.2. Cortex-M3/4/7
- •7.4.3. Установка уровня прерываний в CubeMX
- •7.5. Реентерабельность прерываний
- •8. Универсальные асинхронные последовательные средства связи
- •8.1. Введение в UART и USART
- •8.2. Инициализация UART
- •8.3. UART-связь в режиме опроса
- •8.3.1. Установка консоли последовательного порта в Windows
- •8.3.2. Установка консоли последовательного порта в Linux и MacOS X
- •8.4. UART-связь в режиме прерываний
- •8.5. Обработка ошибок
- •8.6. Перенаправление ввода-вывода
- •9. Управление DMA
- •9.1. Введение в DMA
- •9.1.1. Необходимость DMA и роль внутренних шин
- •9.1.2. Контроллер DMA
- •9.2. Модуль HAL_DMA
- •9.2.1. DMA_HandleTypeDef в HAL для F0/F1/F3/L0/L1/L4
- •9.2.2. DMA_HandleTypeDef в HAL для F2/F4/F7
- •9.2.3. DMA_HandleTypeDef в HAL для L0/L4
- •9.2.4. Как выполнять передачи в режиме опроса
- •9.2.5. Как выполнять передачи в режиме прерываний
- •9.2.8. Разнообразные функции модулей HAL_DMA и HAL_DMA_Ex
- •9.3. Использование CubeMX для конфигурации запросов к DMA
- •10. Схема тактирования
- •10.1. Распределение тактового сигнала
- •10.1.1. Обзор схемы тактирования STM32
- •10.1.1.1. Многочастотный внутренний RC-генератор в семействах STM32L
- •10.1.3.1. Подача тактового сигнала от высокочастотного генератора
- •10.1.3.2. Подача тактового сигнала от 32кГц генератора
- •10.2. Обзор модуля HAL_RCC
- •10.2.1. Вычисление тактовой частоты во время выполнения
- •10.2.2. Разрешение Выхода синхронизации
- •10.2.3. Разрешение Системы защиты тактирования
- •10.3. Калибровка HSI-генератора
- •11. Таймеры
- •11.1. Введение в таймеры
- •11.1.1. Категории таймеров в микроконтроллере STM32
- •11.1.2. Доступность таймеров в ассортименте STM32
- •11.2. Базовые таймеры
- •11.2.1. Использование таймеров в режиме прерываний
- •11.2.2. Использование таймеров в режиме опроса
- •11.2.3. Использование таймеров в режиме DMA
- •11.2.4. Остановка таймера
- •11.3. Таймеры общего назначения
- •11.3.1.1. Режим внешнего тактирования 2
- •11.3.1.2. Режим внешнего тактирования 1
- •11.3.2. Режимы синхронизации ведущего/ведомого таймеров
- •11.3.2.1. Разрешение прерываний, относящихся к триггерной цепи
- •11.3.2.2. Использование CubeMX для конфигурации синхронизации ведущего/ведомого устройств
- •11.3.3. Программная генерация связанных с таймером событий
- •11.3.4. Режимы отсчета
- •11.3.5. Режим захвата входного сигнала
- •11.3.5.1. Использование CubeMX для конфигурации режима захвата входного сигнала
- •11.3.6. Режим сравнения выходного сигнала
- •11.3.6.1. Использование CubeMX для конфигурации режима сравнения выходного сигнала
- •11.3.7. Генерация широтно-импульсного сигнала
- •11.3.7.1. Генерация синусоидального сигнала при помощи ШИМ
- •11.3.7.2. Использование CubeMX для конфигурации режима ШИМ
- •11.3.8. Одноимпульсный режим
- •11.3.8.1. Использование CubeMX для конфигурации одноимпульсного режима
- •11.3.9. Режим энкодера
- •11.3.9.1. Использование CubeMX для конфигурации режима энкодера
- •11.3.10.1. Режим датчика Холла
- •11.3.10.2. Комбинированный режим трехфазной ШИМ и другие функции управления двигателем
- •11.3.10.3. Вход сброса таймера и блокировка регистров таймера
- •11.3.10.4. Предварительная загрузка регистра автоперезагрузки
- •11.3.11. Отладка и таймеры
- •11.4. Системный таймер SysTick
- •12. Аналого-цифровое преобразование
- •12.1. Введение в АЦП последовательного приближения
- •12.2. Модуль HAL_ADC
- •12.2.1. Режимы преобразования
- •12.2.1.1. Режим однократного преобразования одного канала
- •12.2.1.2. Режим сканирования с однократным преобразованием
- •12.2.1.3. Режим непрерывного преобразования одного канала
- •12.2.1.4. Режим сканирования с непрерывным преобразованием
- •12.2.1.5. Режим преобразования инжектированных каналов
- •12.2.1.6. Парный режим
- •12.2.2. Выбор канала
- •12.2.3. Разрядность АЦП и скорость преобразования
- •12.2.4. Аналого-цифровые преобразования в режиме опроса
- •12.2.6. Аналого-цифровые преобразования в режиме DMA
- •12.2.6.1. Многократное преобразование одного канала в режиме DMA
- •12.2.6.3. Непрерывные преобразования в режиме DMA
- •12.2.7. Обработка ошибок
- •12.2.8. Преобразования, управляемые таймером
- •12.2.9. Преобразования, управляемые внешними событиями
- •12.2.10. Калибровка АЦП
- •12.3. Использование CubeMX для конфигурации АЦП
- •13.1. Введение в периферийное устройство ЦАП
- •13.2. Модуль HAL_DAC
- •13.2.1. Управление ЦАП вручную
- •13.2.2. Управление ЦАП в режиме DMA с использованием таймера
- •13.2.3. Генерация треугольного сигнала
- •13.2.4. Генерация шумового сигнала
- •14.1. Введение в спецификацию I²C
- •14.1.1. Протокол I²C
- •14.1.1.1. START- и STOP-условия
- •14.1.1.2. Формат байта
- •14.1.1.3. Кадр адреса
- •14.1.1.4. Биты «Подтверждено» (ACK) и «Не подтверждено» (NACK)
- •14.1.1.5. Кадры данных
- •14.1.1.6. Комбинированные транзакции
- •14.1.1.7. Удержание синхросигнала
- •14.1.2. Наличие периферийных устройств I²C в микроконтроллерах STM32
- •14.2. Модуль HAL_I2C
- •14.2.1.1. Операции I/O MEM
- •14.2.1.2. Комбинированные транзакции
- •14.3. Использование CubeMX для конфигурации периферийного устройства I²C
- •15.1. Введение в спецификацию SPI
- •15.1.1. Полярность и фаза тактового сигнала
- •15.1.2. Управление сигналом Slave Select
- •15.1.3. Режим TI периферийного устройства SPI
- •15.1.4. Наличие периферийных устройств SPI в микроконтроллерах STM32
- •15.2. Модуль HAL_SPI
- •15.2.1. Обмен сообщениями с использованием периферийного устройства SPI
- •15.2.2. Максимальная частота передачи, достижимая при использовании CubeHAL
- •15.3. Использование CubeMX для конфигурации периферийного устройства SPI
- •16. Циклический контроль избыточности
- •16.1. Введение в расчет CRC
- •16.1.1. Расчет CRC в микроконтроллерах STM32F1/F2/F4/L1
- •16.2. Модуль HAL_CRC
- •17. Независимый и оконный сторожевые таймеры
- •17.1. Независимый сторожевой таймер
- •17.1.1. Использование CubeHAL для программирования таймера IWDG
- •17.2. Системный оконный сторожевой таймер
- •17.2.1. Использование CubeHAL для программирования таймера WWDG
- •17.3. Отслеживание системного сброса, вызванного сторожевым таймером
- •17.4. Заморозка сторожевых таймеров во время сеанса отладки
- •17.5. Выбор сторожевого таймера, подходящего для вашего приложения
- •18. Часы реального времени
- •18.1. Введение в периферийное устройство RTC
- •18.2. Модуль HAL_RTC
- •18.2.1. Установка и получение текущей даты/времени
- •18.2.1.1. Правильный способ чтения значений даты/времени
- •18.2.2. Конфигурирование будильников
- •18.2.3. Блок периодического пробуждения
- •18.2.5. Калибровка RTC
- •18.2.5.1. Грубая калибровка RTC
- •18.2.5.2. Тонкая калибровка RTC
- •18.2.5.3. Обнаружение опорного тактового сигнала
- •18.3. Использование резервной SRAM
- •III Дополнительные темы
- •19. Управление питанием
- •19.1. Управление питанием в микроконтроллерах на базе Cortex-M
- •19.2. Как микроконтроллеры Cortex-M управляют рабочим и спящим режимами
- •19.2.1. Переход в/выход из спящих режимов
- •19.2.1.1. «Спящий режим по выходу»
- •19.3. Управление питанием в микроконтроллерах STM32F
- •19.3.1. Источники питания
- •19.3.2. Режимы питания
- •19.3.2.1. Рабочий режим
- •19.3.2.2. Спящий режим
- •19.3.2.3. Режим останова
- •19.3.2.4. Режим ожидания
- •19.3.2.5. Пример работы в режимах пониженного энергопотребления
- •19.4. Управление питанием в микроконтроллерах STM32L
- •19.4.1. Источники питания
- •19.4.2. Режимы питания
- •19.4.2.1. Рабочие режимы
- •19.4.2.2. Спящие режимы
- •19.4.2.2.1. Режим пакетного сбора данных
- •19.4.2.3. Режимы останова
- •19.4.2.4. Режимы ожидания
- •19.4.2.5. Режим выключенного состояния
- •19.4.3. Переходы между режимами питания
- •19.4.4. Периферийные устройства с пониженным энергопотреблением
- •19.4.4.1. LPUART
- •19.4.4.2. LPTIM
- •19.5. Инспекторы источников питания
- •19.6. Отладка в режимах пониженного энергопотребления
- •19.7. Использование калькулятора энергопотребления CubeMX
- •20. Организация памяти
- •20.1. Модель организации памяти в STM32
- •20.1.1. Основы процессов компиляции и компоновки
- •20.2.1. Исследование бинарного ELF-файла
- •20.2.2. Инициализация секций .data и .bss
- •20.2.2.1. Пара слов о секции COMMON
- •20.2.3. Секция .rodata
- •20.2.4. Области Стека и Кучи
- •20.2.5. Проверка размера Кучи и Стека на этапе компиляции
- •20.2.6. Различия с файлами скриптов инструментария
- •20.3. Как использовать CCM-память
- •20.3.1. Перемещение таблицы векторов в CCM-память
- •20.4.1. Программирование MPU с использованием CubeHAL
- •21. Управление Flash-памятью
- •21.1. Введение во Flash-память STM32
- •21.2. Модуль HAL_FLASH
- •21.2.1. Разблокировка Flash-памяти
- •21.2.2. Стирание Flash-памяти
- •21.2.3. Программирование Flash-памяти
- •21.3. Байты конфигурации
- •21.3.1. Защита от чтения Flash-памяти
- •21.4. Дополнительные памяти OTP и EEPROM
- •21.5. Задержка чтения Flash-памяти и ускоритель ART™ Accelerator
- •21.5.1. Роль TCM-памятей в микроконтроллерах STM32F7
- •22. Процесс начальной загрузки
- •22.1.1. Программное физическое перераспределение памяти
- •22.1.2. Перемещение таблицы векторов
- •22.1.3. Запуск микропрограммы из SRAM с помощью инструментария GNU MCU Eclipse
- •22.2. Встроенный загрузчик
- •22.2.1. Запуск загрузчика из встроенного программного обеспечения
- •22.2.2. Последовательность начальной загрузки в инструментарии GNU MCU Eclipse
- •22.3. Разработка пользовательского загрузчика
- •22.3.2. Как использовать инструмент flasher.py
- •23. Запуск FreeRTOS
- •23.1. Введение в концепции, лежащие в основе ОСРВ
- •23.2.1. Структура файлов с исходным кодом FreeRTOS
- •23.2.1.2. Как импортировать FreeRTOS с использованием CubeMX и CubeMXImporter
- •23.3. Управление потоками
- •23.3.1. Состояния потоков
- •23.3.2. Приоритеты потоков и алгоритмы планирования
- •23.3.3. Добровольное освобождение от управления
- •23.3.4. Холостой поток idle
- •23.4. Выделение памяти и управление ею
- •23.4.1. Модель динамического выделения памяти
- •23.4.1.1. heap_1.c
- •23.4.1.2. heap_2.c
- •23.4.1.3. heap_3.c
- •23.4.1.4. heap_4.c
- •23.4.1.5. heap_5.c
- •23.4.2. Модель статического выделения памяти
- •23.4.3. Пулы памяти
- •23.4.4. Обнаружение переполнения стека
- •23.5. Примитивы синхронизации
- •23.5.1. Очереди сообщений
- •23.5.2. Cемафоры
- •23.5.3. Сигналы потоков
- •23.6. Управление ресурсами и взаимное исключение
- •23.6.1. Мьютексы
- •23.6.2. Критические секции
- •23.6.3. Обработка прерываний совместно с ОСРВ
- •23.7. Программные таймеры
- •23.7.1. Как FreeRTOS управляет таймерами
- •23.8. Пример из практики: Управление энергосбережением с ОСРВ
- •23.8.1. Перехват холостого потока idle
- •23.8.2. Бестиковый режим во FreeRTOS
- •23.9. Возможности отладки
- •23.9.1. Макрос configASSERT()
- •23.9.2. Статистика среды выполнения и информация о состоянии потоков
- •23.10. Альтернативы FreeRTOS
- •23.10.1. ChibiOS
- •23.10.2. ОС Contiki
- •23.10.3. OpenRTOS
- •24. Продвинутые методы отладки
- •24.1. Введение в исключения отказов Cortex-M
- •24.1.1.1. Как инструментарий GNU MCU Eclipse обрабатывает исключения отказов
- •24.1.1.2. Как интерпретировать содержимое регистра LR при переходе в исключение
- •24.1.2. Исключения отказов и их анализ
- •24.2.1. Представление Expressions
- •24.2.1.1. Мониторы памяти
- •24.2.2. Точки наблюдения
- •24.2.3. Режим Instruction Stepping Mode
- •24.2.4. Keil Packs и представление Peripheral Registers
- •24.2.5. Представление Core Registers
- •24.3. Средства отладки от CubeHAL
- •24.4. Внешние отладчики
- •24.4.1. Использование SEGGER J-Link для отладчика ST-LINK
- •24.4.2. Использование интерфейса ITM и трассировка SWV
- •24.5. STM Studio
- •24.6. Одновременная отладка двух плат Nucleo
- •25. Файловая система FAT
- •25.1. Введение в библиотеку FatFs
- •25.1.1. Использование CubeMX для включения в ваши проекты библиотеки FatFs
- •25.1.2. Наиболее важные структуры и функции FatFs
- •25.1.2.1. Монтирование файловой системы
- •25.1.2.2. Открытие файлов
- •25.1.2.3. Чтение и запись файла
- •25.1.2.4. Создание и открытие каталога
- •25.1.3. Как сконфигурировать библиотеку FatFs
- •26. Разработка IoT-приложений
- •26.2. Ethernet контроллер W5500
- •26.2.1. Как использовать шилд W5500 и модуль ioLibrary_Driver
- •26.2.1.1. Конфигурирование интерфейса SPI
- •26.2.1.2. Настройка буферов сокетов и сетевого интерфейса
- •26.2.2. API-интерфейсы сокетов
- •26.2.2.1. Управление сокетами в режиме TCP
- •26.2.2.2. Управление сокетами в режиме UDP
- •26.2.3. Перенаправление ввода-вывода на сокет TCP/IP
- •26.2.4. Настройка HTTP-сервера
- •26.2.4.1. Веб-осциллограф
- •27. Начало работы над новым проектом
- •27.1. Проектирование оборудования
- •27.1.1. Послойная разводка печатной платы
- •27.1.2. Корпус микроконтроллера
- •27.1.3. Развязка выводов питания
- •27.1.4. Тактирование
- •27.1.5. Фильтрация вывода сброса RESET
- •27.1.6. Отладочный порт
- •27.1.7. Режим начальной загрузки
- •27.1.8. Обратите внимание на совместимость с выводами…
- •27.1.9. …и на выбор подходящей периферии
- •27.1.10. Роль CubeMX на этапе проектирования платы
- •27.1.11. Стратегии разводки платы
- •27.2. Разработка программного обеспечения
- •27.2.1. Генерация бинарного образа для производства
- •Приложение
- •Принудительный сброс микроконтроллера из микропрограммы
- •B. Руководство по поиску и устранению неисправностей
- •Проблемы с установкой GNU MCU Eclipse
- •Проблемы, связанные с Eclipse
- •Eclipse не может найти компилятор
- •Eclipse постоянно прерывается при выполнении каждой инструкции во время сеанса отладки
- •Пошаговая отладка очень медленная
- •Микропрограмма работает только в режиме отладки
- •Проблемы, связанные с STM32
- •Микроконтроллер не загружается корректно
- •Невозможно загрузить микропрограмму или отладить микроконтроллер
- •C. Схема выводов Nucleo
- •Nucleo-F446RE
- •Разъемы, совместимые с Arduino
- •Morpho-разъемы
- •Nucleo-F411RE
- •Разъемы, совместимые с Arduino
- •Morpho-разъемы
- •Nucleo-F410RB
- •Разъемы, совместимые с Arduino
- •Morpho-разъемы
- •Nucleo-F401RE
- •Разъемы, совместимые с Arduino
- •Morpho-разъемы
- •Nucleo-F334R8
- •Разъемы, совместимые с Arduino
- •Morpho-разъемы
- •Nucleo-F303RE
- •Разъемы, совместимые с Arduino
- •Morpho-разъемы
- •Nucleo-F302R8
- •Разъемы, совместимые с Arduino
- •Morpho-разъемы
- •Nucleo-F103RB
- •Разъемы, совместимые с Arduino
- •Morpho-разъемы
- •Nucleo-F091RC
- •Разъемы, совместимые с Arduino
- •Morpho-разъемы
- •Nucleo-F072RB
- •Разъемы, совместимые с Arduino
- •Morpho-разъемы
- •Nucleo-F070RB
- •Разъемы, совместимые с Arduino
- •Morpho-разъемы
- •Nucleo-F030R8
- •Разъемы, совместимые с Arduino
- •Morpho-разъемы
- •Nucleo-L476RG
- •Разъемы, совместимые с Arduino
- •Morpho-разъемы
- •Nucleo-L152RE
- •Разъемы, совместимые с Arduino
- •Morpho-разъемы
- •Nucleo-L073R8
- •Разъемы, совместимые с Arduino
- •Morpho-разъемы
- •Nucleo-L053R8
- •Разъемы, совместимые с Arduino
- •Morpho-разъемы
- •D. Корпусы STM32
- •LFBGA
- •LQFP
- •TFBGA
- •TSSOP
- •UFQFPN
- •UFBGA
- •VFQFP
- •WLCSP
- •E. Изменения книги
- •Выпуск 0.1 – Октябрь 2015
- •Выпуск 0.2 – 28 октября 2015
- •Выпуск 0.2.1 – 31 октября 2015
- •Выпуск 0.2.2 – 1 ноября 2015
- •Выпуск 0.3 – 12 ноября 2015
- •Выпуск 0.4 – 4 декабря 2015
- •Выпуск 0.5 – 19 декабря 2015
- •Выпуск 0.6 – 18 января 2016
- •Выпуск 0.6.1 – 20 января 2016
- •Выпуск 0.6.2 – 30 января 2016
- •Выпуск 0.7 – 8 февраля 2016
- •Выпуск 0.8 – 18 февраля 2016
- •Выпуск 0.8.1 – 23 февраля 2016
- •Выпуск 0.9 – 27 марта 2016
- •Выпуск 0.9.1 – 28 марта 2016
- •Выпуск 0.10 – 26 апреля 2016
- •Выпуск 0.11 – 27 мая 2016
- •Выпуск 0.11.1 – 3 июня 2016
- •Выпуск 0.11.2 – 24 июня 2016
- •Выпуск 0.12 – 4 июля 2016
- •Выпуск 0.13 – 18 июля 2016
- •Выпуск 0.14 – 12 августа 2016
- •Выпуск 0.15 – 13 сентября 2016
- •Выпуск 0.16 – 3 октября 2016
- •Выпуск 0.17 – 24 октября 2016
- •Выпуск 0.18 – 15 ноября 2016
- •Выпуск 0.19 – 29 ноября 2016
- •Выпуск 0.20 – 28 декабря 2016
- •Выпуск 0.21 – 29 января 2017
- •Выпуск 0.22 – 2 мая 2017
- •Выпуск 0.23 – 20 июля 2017
- •Выпуск 0.24 – 11 декабря 2017
- •Выпуск 0.25 – 3 января 2018
- •Выпуск 0.26 – 7 мая 2018
11. Таймеры
Встраиваемые устройства выполняют некоторые действия с учетом времени. Для достаточно простых и неточных задержек цикл активного ожидания (busy loop) мог бы выполнить эту задачу, однако использование ядра ЦПУ для выполнения зависимых от времени действий никогда не является разумным решением. По этой причине все микроконтроллеры предоставляют отдельную аппаратную периферию: таймеры. Таймеры являются не только генераторами временного отсчета (timebase generators), но и также предоставляют несколько дополнительных функций, используемых для взаимодействия с ядром Cortex-M и другими периферийными устройствами, как внутренними, так и внешними по отношению к микроконтроллеру.
В зависимости от семейства и используемого корпуса, микроконтроллеры STM32 реализуют различное количество таймеров, каждый из которых имеет определенные характеристики. Некоторые номера устройств по каталогу (P/N) могут содержать до 14 независимых таймеров. В отличие от других периферийных устройств таймеры имеют практически одинаковую реализацию во всех сериях STM32 и сгруппированы в девять различных категорий. Наиболее важными из них являются: таймеры базовые (basic), об-
щего назначения (general purpose) и расширенного управления (advanced).
Таймеры STM32 – это продвинутые периферийные устройства, которые предлагают широкий спектр применения. Более того, некоторые из их функций являются специфическими для области приложения. Все это требует полноценной отдельной книги, чтобы углубиться тему (вы должны учитывать, что обычно более 250 страниц типового технического описания STM32 посвящено таймерам). В этой главе, которая, несомненно, является самой длинной в книге, делается попытка сформировать наиболее актуальные концепции, касающиеся базовых таймеров и таймеров общего назначения в микроконтроллерах STM32, рассматривая относящийся к их программированию модуль
CubeHAL.
11.1. Введение в таймеры
Таймер – это автономный счетчик с частотой отсчета, составляющей часть его источника тактового сигнала. Частота отсчета может быть уменьшена с помощью отдельного предделителя для каждого таймера1. В зависимости от типа таймера, он может тактироваться внутренним тактовым сигналом (который получен от шины, к которой подключен таймер), внешним источником тактового сигнала или другим таймером, используемым в качестве «ведущего».
Обычно таймер считает от нуля до заданного значения, которое не может быть выше максимального беззнакового целого значения разрядности таймера (например, 16-раз- рядный таймер переполняется, когда счетчик достигает 65535), при этом он также может отсчитывать в обратную сторону и другими способами, которые мы увидим далее.
1 Это не совсем так, но в данном контексте это можно считать правдой.
Таймеры |
289 |
Наиболее значимые таймеры в микроконтроллере STM32 обладают несколькими возможностями:
•Они могут использоваться в качестве генератора временного отсчета (эта функция является общей для всех таймеров STM32).
•Их можно использовать для измерения частоты возникновения внешнего события (режим захвата входного сигнала).
•Для управления формой выходного сигнала или для индикации истечения определенного периода времени (режим сравнения выходного сигнала).
−Одноимпульсный режим (One pulse mode, OPM) является частным случаем режима захвата входного сигнала и режима сравнения выходного сигнала. Он позволяет запускать счетчик в ответ на внешнее воздействие и генерировать импульс программируемой длительности после программируемой задержки.
•Для генерации сигналов ШИМ (PWM) в режиме выравнивания по фронтам или по центру периода независимо на каждом канале (режим ШИМ).
−В некоторых микроконтроллерах STM32 (особенно от STM32F3 и последних серий STM32L4) некоторые таймеры могут генерировать центрированные ШИМ-сигналы с программируемыми задержкой и фазовым сдвигом.
Взависимости от типа таймера, он может генерировать прерывания или запросы к DMA при возникновении следующих событий:
•События обновления
−Переполнение/опустошение (overflow/underflow) счетчика
−Завершение инициализации счетчика
−Другие
•События триггерной цепи
−Запуск/останов счетчика
−Инициализация счетчика
−Другие
•Захват входного сигнала/Сравнение выходного сигнала
11.1.1. Категории таймеров в микроконтроллере STM32
Таймеры STM32 можно сгруппировать в девять категорий. Давайте кратко рассмотрим каждую из них.
•Базовые таймеры: таймеры из этой категории являются самым простым видом таймеров в микроконтроллерах STM32. Это 16-разрядные таймеры, используемые для генерации временного отсчета, и они не имеют выводов I/O. Базовые таймеры также используются для подачи питания на периферийное устройство ЦАП, так как их событие обновления (update event) может вырабатывать запросы к DMA для ЦАП (по этой причине они обычно доступны в микроконтроллерах STM32, предоставляющих как минимум ЦАП). Базовые таймеры также могут быть использованы в качестве «ведущих» для других таймеров.
•Таймеры общего назначения: это 16/32-разрядные таймеры (в зависимости от серии STM32), обеспечивающие классические функции, которые предполагается реализовать в таймере современного встраиваемого микроконтроллера. Они используются в любом приложении для сравнения выходного сигнала
Таймеры |
290 |
(синхронизация и генерация задержки), одноимпульсного режима, захвата входного сигнала (для измерения частоты внешнего сигнала), интерфейса датчика (энкодера, датчика Холла) и т. д. Очевидно, что таймер общего назначения может быть использован в качестве генератора временного отсчета, как и базовый таймер. Таймеры данной категории предоставляют четыре программируемых входных/выходных канала.
−1-канальные/2-канальные: это две подгруппы таймеров общего назначения, обеспечивающие только один/два входных/выходных канала.
−1-канальные/2-канальные с одним комплементарным выходом: анало-
гичны предыдущим типам, но с генератором мертвого времени (dead time) на одном канале. Это позволяет получать комплементарные сигналы с временной задержкой независимо от таймеров расширенного управления.
•Таймеры расширенного управления: являются наиболее полными в микро-
контроллере STM32. В дополнение к функциям таймера общего назначения, они включают в себя несколько функций, относящихся к приложениям управления двигателем и цифрового преобразования энергии: три комплементарных сигнала с введением мертвого времени, вход аварийного отключения.
•Таймер высокого разрешения: Таймер высокого разрешения (HRTIM1) – это специальный таймер, предоставляемый некоторыми микроконтроллерами серии STM32F3 (серии, предназначенной для управления двигателем и преобразования энергии). Он позволяет генерировать цифровые сигналы с высокоточными временными выдержками, такими как ШИМ или сдвинутые по фазе импульсы. Он состоит из 6 вспомогательных таймеров: 1 ведущего и 5 ведомых, всего 10 выходов с высоким разрешением, которые могут быть связаны попарно для введения мертвого времени. Он также имеет 5 входов сбоя для целей защиты и 10 входов для обработки внешних событий, таких как ограничение тока, отключение при нуле напряжения или нуле тока (zero voltage or zero current switching).
Таймер HRTIM1 состоит из цифрового ядра (kernel) с тактовой частотой 144 МГц, за которым следуют линии задержки (delay lines). Линии задержки с управлением по замкнутому контуру гарантируют разрешение в 217 пс независимо от напряжения, температуры или отклонения производственного процесса. Высокое разрешение доступно на 10 выходах во всех режимах работы: при переменном коэффициенте заполнения, при переменной частоте и постоянном времени включения (constant ON time). Данная книга не охватывает таймер HRTIM1.

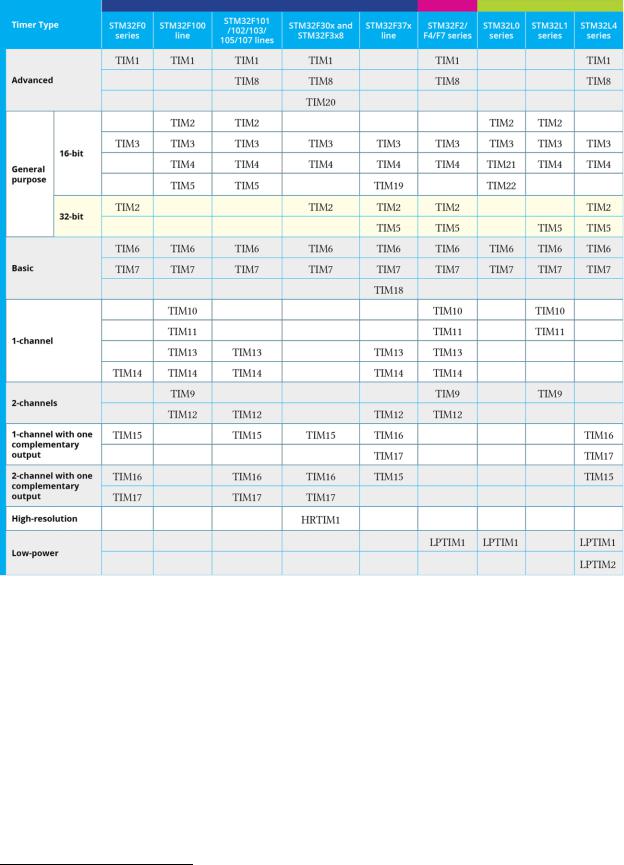

Таблица 1: Наиболее значимые функции каждой категории таймеров
Таймеры |
291 |
•Таймеры с пониженным энергопотреблением: таймеры из данной группы специально разработаны для приложений с пониженным энергопотреблением. Благодаря разнообразию источников тактового сигнала эти таймеры могут работать во всех режимах питания (кроме режима Ожидания). Учитывая эту возможность – работать даже без внутреннего источника тактового сигнала, таймеры с пониженным энергопотреблением могут использоваться в качестве «счетчиков импульсов», что может быть полезно в некоторых приложениях. В них также присутствует возможность вывести систему из режима пониженного энергопотребления.
Втаблице 12 приведены наиболее значимые функции для каждой категории таймеров, которые нужно держать под рукой.
11.1.2. Доступность таймеров в ассортименте STM32
Не все типы таймеров доступны во всех микроконтроллерах STM32. Они зависят главным образом от серии STM32, вида поставки (sale type) и используемого корпуса. В таблице 2 сведено распределение 22 таймеров во всех семействах STM32.
Важно отметить некоторые моменты касательно таблицы 2:
•При наличии конкретного таймера (например, TIM1, TIM8 и т. д.) его реализация (функции, количество и тип регистров, генерируемые прерывания, запросы к DMA, межсоединение периферийных устройств3 и т. д.) одинакова4 во всех микроконтроллерах STM32. Это гарантирует вам, что микропрограмма, написанная для использования данных специфических таймеров, переносима на другие микроконтроллеры или серию STM32, имеющие такие же таймеры.
•Наличие таймера в микроконтроллере, принадлежащем конкретному семейству, зависит от вида поставки и используемого корпуса (корпусы с большим количеством выводов могут обеспечить все таймеры, реализованные этим семейством).
•Таблица была взята, расширена и переорганизована с AN40135. Я тщательно проверил значения, указанные в данной таблице, и нашел некоторые не обновленные моменты. Однако я не совсем уверен, что она точно придерживается фактической реализации6 всего ассортимента STM32 (я должен проверить более 600
2Таблица адаптирована по аналогичной, найденной в AN4013 от ST – руководству по применению, посвященному таймерам STM32.
3Под термином межсоединение периферийных устройств (peripheral interconnection) мы указываем способ-
ность некоторых периферийных устройств «запускать» другие периферийные устройства или инициировать некоторые из их запросов к DMA (например, событие обновления TIM6 может запускать преобразование DAC1). Подробнее об этой теме в Главе 13.
4Как говорилось в начале данной главы, таймеры STM32 являются единственными периферийными устройствами, имеющими одинаковую реализацию среди всех семейств STM32. Это почти верно, за исключением таймеров TIM2 и TIM5, которые имеют 32-разрядное разрешение в большинстве микроконтроллеров STM32 и 16-разрядное разрешение в некоторых ранних микроконтроллерах STM32. Более того, некоторые достаточно специфические функции могут иметь немного отличную реализацию между некоторыми сериями STM32 (особенно между более «старыми» микроконтроллерами STM32F1 и более новыми микроконтроллерами STM32F4). Всегда обращайтесь к техническому описанию вашего микроконтроллера, прежде чем вы запланируете использовать достаточно специфическую функцию, предоставляемую некоторыми таймерами.
5http://www.st.com/web/en/resource/technical/document/application_note/DM00042534.pdf
6Таблица была составлена в феврале 2016 года. Микроконтроллеры STM32 эволюционируют едва ли не изо дня в день, поэтому некоторые вещи могут измениться, когда вы прочитаете данную главу (например, я подозреваю, что ST собирается в ближайшее время выпустить микроконтроллер STM32L1 по крайней мере с одним таймером с пониженным энергопотреблением).
Таймеры |
292 |
микроконтроллеров, чтобы быть уверенным в этих значениях). По этой причине я оставил пустые ячейки, так что вы можете в конечном итоге добавить значения, если обнаружите ошибку7.
Таблица 2: Какие таймеры реализованы в каждой серии STM32
В таблице 3 приведен список всех таймеров, реализованных микроконтроллерами, оснащающими шестнадцать плат Nucleo, которые мы рассматриваем в данной книге. Важно подчеркнуть некоторые моменты, представленные в таблице 3:
•STM32F411RE, STM32F401RE и STM32F103RB не предоставляют базовый таймер.
•В столбце «MAX clock speed» указывается максимальная тактовая частота для всех таймеров в конкретном микроконтроллере STM32. Это означает, что максимальная тактовая частота таймера зависит от шины, к которой он подключен. Обязательно сверяйтесь с техническим описанием, чтобы определить, к какой шине подключен таймер (см. раздел «Отображение периферийных устройств» (peripheral mapping) технического описания), и используйте представление CubeMX Clock Сonfiguration для определения сконфигурированной частоты шины.
7 И в конце концов пришлите мне письмо, чтобы я мог исправить таблицу в следующих выпусках книги
:-)
