Другим важным инструментом является STM32CubeProgrammer32. Это программное обеспечение, которое загружает микропрограммное обеспечение на микроконтроллер с использованием интерфейса ST-LINK нашей Nucleo или специального программатора ST-LINK. Мы будем использовать его в следующей главе. Вы можете скачать STM32CubeProgrammer с официальной страницы ST33 (ссылка на скачивание находится в нижней части страницы в разделе GET SOFTWARE) и следовать инструкциям по установке.
Поздравляю. Инструментарий завершен, и вы можете перейти к следующей главе.
2.4. Mac – Установка инструментария
Вся процедура установки предполагает следующие системные требования:
•Mac под управлением Mac OSX 10.11 (она же El Capitan) или выше с достаточным количеством аппаратных ресурсов (я предлагаю иметь как минимум 4 ГБ ОЗУ и 5 ГБ свободного места на жестком диске).
•Вы уже установили версию XCode, которая соответствует вашей версии Mac OSX (вы можете скачать ее с помощью App Store) и соответствующие инструменты командной строки. Вы найдете несколько руководств в Интернете, описывающих, как установить Xcode и инструменты командной строки, если вы совершенно новичок в данной теме.
• Вы |
уже |
установили MacPorts34 и обновили его, выполнив команду |
sudo |
port |
selfupdate в командной строке терминала. Вы можете использовать |
другой менеджер пакетов для Mac OSX, но переорганизуйте соответствующие инструкции.
•Java SE 8 Update 121 или более поздняя версия. Если у вас нет данной версии, вы можете скачать ее бесплатно с официальной страницы поддержки Java SE35.
Выбор папки инструментария
Одна интересная особенность Eclipse заключается в том, что его не нужно устанавливать по определенному пути на жестком диске. Это позволяет пользователю решить, куда поместить весь инструментарий и, при желании, переместить его в другое место или скопировать на другую машину (это действительно полезно, если вы обслуживаете несколько компьютеров Mac).
В данной книге мы будем предполагать, что весь инструментарий установлен в папке /STM32Toolchain на жестком диске (то есть в директории STM32Toolchain внутри вашей Домашней папки). Вы можете разместить его в другом месте, но соответственно организуйте пути в инструкциях.
2.4.1. Mac – Установка Eclipse
Первым шагом является установка Eclipse IDE. Как было сказано ранее, нас интересует версия Eclipse для разработчиков на C/C++ (Eclipse IDE for C/C++ Developers). Последней версией на момент пересмотра данной главы (август 2018 года) является Photon (Eclipse
32https://www.st.com/en/development-tools/stm32cubeprog.html
33https://www.st.com/en/development-tools/stm32cubeprog.html
34https://www.macports.org/
35https://www.oracle.com/technetwork/java/javase/overview/index.html
Установка инструментария |
76 |
v4.8). Тем не менее, настоятельно рекомендуется использовать предыдущую версию, то есть Oxygen.3a (Eclipse v4.7.3a), поскольку новейшая версия до сих пор не поддерживается набором плагинов GNU MCU Eclipse plug-ins и некоторыми другими инструментами, используемыми в данной книге. Ее можно загрузить с офи-

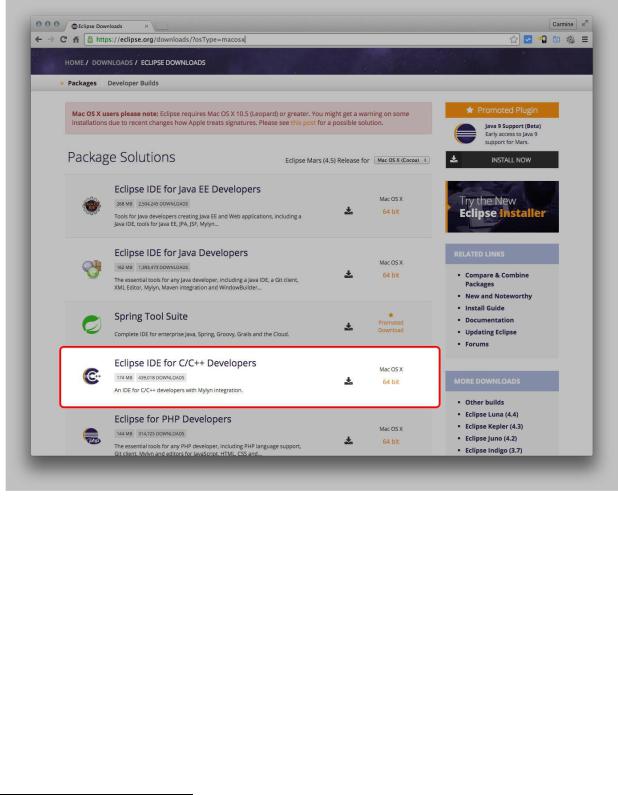

циальной страницы загрузки36, как показано на рисунке 2337.
Рисунок 23: Страница загрузки Eclipse
Eclipse IDE распространяется в виде образа DMG. Смонтируйте образ и перетащите файл
Eclipse.app в папку /STM32Toolchain/eclipse.
Теперь мы можем впервые запустить Eclipse IDE. Перейдите в папку
/STM32Toolchain/eclipse и запустите файл Eclipse.app. Через некоторое время Eclipse
попросит вас указать предпочитаемую папку для хранения всех проектов Eclipse (она называется рабочим пространством, workspace), как показано на рисунке 24.
36https://www.eclipse.org/downloads/packages/release/oxygen/3a/
37Некоторые скриншоты могут отличаться от описанных в данной книге. Это происходит потому, что Eclipse IDE часто обновляется. Не беспокойтесь об этом: инструкции по установке должны работать в любом случае.
Установка инструментария |
77 |

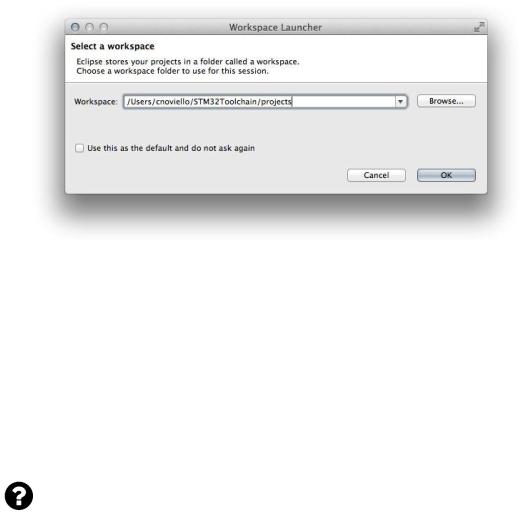

Рисунок 24: Настройка рабочего пространства Eclipse
Вы можете выбрать предпочитаемую папку или оставить предложенную. В данной книге мы будем предполагать, что рабочее пространство Eclipse находится в папке/STM32Toolchain/projects. Переорганизуйте инструкции соответствующим образом, если вы выберете другое место.
2.4.2. Mac – Установка плагинов Eclipse
После запуска Eclipse мы можем приступить к установке некоторых соответствующих плагинов.
Что такое плагин?
Плагин (подключаемый модуль) – это внешний программный модуль, который расширяет функциональные возможности Eclipse. Плагин должен соответствовать стандартному API-интерфейсу, определенному разработчиками Eclipse. Таким образом, сторонние разработчики могут добавлять функции в IDE без изменения основного исходного кода. В данной книге мы установим несколько плагинов, чтобы адаптировать Eclipse к нашим потребностям.
Первый плагин, который нам нужно установить, – это C/C++ Development Tools SDK, также известный как Eclipse CDT, или просто CDT. CDT предоставляет полностью функ-
циональную интегрированную среду разработки (IDE) на C и C++, основанную на плат-
форме Eclipse. Возможности включают в себя: поддержку создания проектов и управляемую сборку для различных инструментариев, стандартную make-сборку, навигацию по файлам с исходным кодом, различные инструменты управления знаниями исходного кода (source knowledge tools), такие как иерархия типов, граф вызовов, включает браузер, браузер определения макросов, редактор кода с подсветкой синтаксиса, сворачиванием и навигацией по гиперссылкам, реорганизацию исходного кода и генерацию кода, визуальные средства отладки, включая память, регистры и средства просмотра дизассемблирования.
Чтобы установить CDT, мы должны следовать данной процедуре. Перейдите в Help → Install new software….
Установка инструментария |
78 |

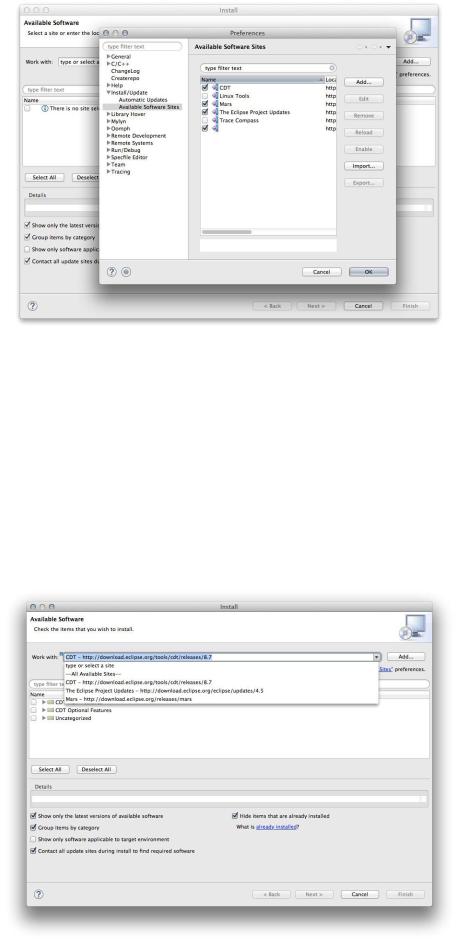

Рисунок 25. Выбор репозитория плагинов Eclipse
В окне установки плагинов нам нужно включить другие репозитории плагинов, нажав кнопку Manage…. В окне Preferences установите флажок на пункте «Install/Update → Available Software Sites» слева, а затем установите флажок на пункте «CDT», как показано на рисунке 25. Нажмите кнопку ОК.
Теперь из выпадающего списка «work with» выберите репозиторий «CDT», как показано на рисунке 26, а затем отметьте пункты «CDT Main Features → C/C++ Development Tools» и «CDT Optional Features → C/C++ GDB Hardware Debugging», как показано на рисунке 27.
Нажмите кнопку «Next» и следуйте инструкциям для установки плагина. В конце процесса установки (установка занимает некоторое время в зависимости от скорости вашего интернет-соединения), по запросу перезапустите Eclipse.
Рисунок 26: Выбор репозитория CDT
Установка инструментария |
79 |

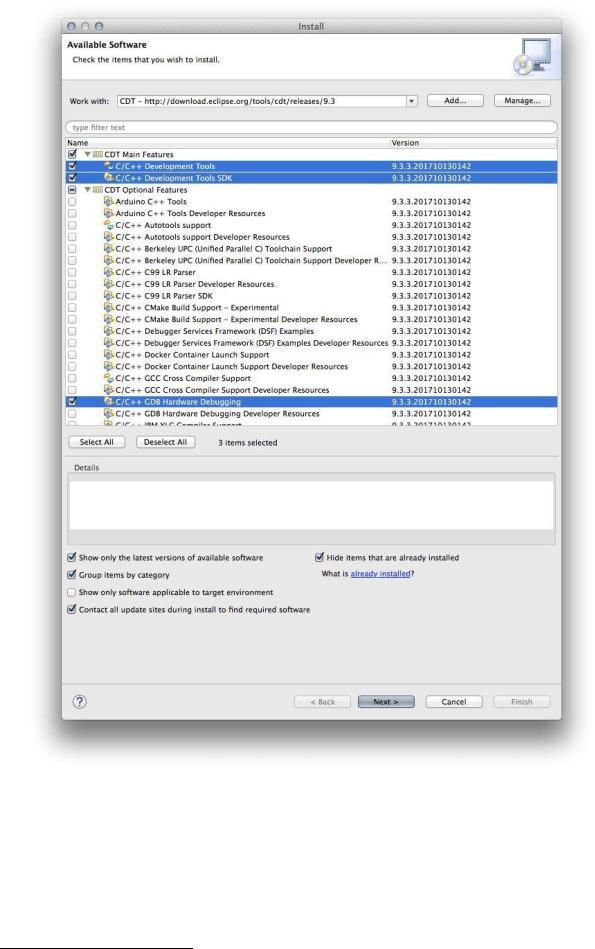

Рисунок 27: Выбор плагинов CDT
Теперь нам нужно установить плагины GNU MCU для Eclipse38. Эти плагины добавляют Eclipse CDT богатый набор функций для взаимодействия с инструментарием GCC ARM. Более того, они предоставляют специфические функции для платформы STM32. Плагины разрабатываются и поддерживаются Ливиу Ионеску (Liviu Ionescu), который отлично справился с задачей поддержки инструментария GCC ARM. Без данных плагинов практически невозможно разработать и запустить код с Eclipse для платформы STM32.
38 https://gnu-mcu-eclipse.github.io/
Установка инструментария |
80 |
Для установки плагинов GCC ARM перейдите в Help → Install new software…. В окне Install нажмите кнопку Add… и заполните поля следующим образом (см. рисунок 28):
Name: GNU MCU Eclipse Plug-ins
Location: http://gnu-mcu-eclipse.netlify.com/v4-neon-updates
Нажмите кнопку ОК. Теперь из выпадающего списка «work with» выберите репозиторий «GNU MCU Eclipse Plug-ins». Появится список устанавливаемых пакетов. Проверьте пакеты для установки в соответствии с рисунком 29.
Рисунок 28: Установка плагинов GNU MCU
Рисунок 29: Выбор плагинов GNU MCU
Нажмите кнопку «Next >» и следуйте инструкциям по установке плагинов. В конце процесса установки по запросу перезапустите Eclipse.
