7.6.2 Захист підводного трубопроводу від пошкодження
Укладений на дно трубопровід повинен бути надійно захищений від механічних пошкоджень якорем суден, риболовних траулерів. Це може бути забезпечено заглибленням трубопроводу, його оббетонуванням, обвалуванням. При заглибленні трубопроводу повинна бути забезпечена нерозмивність труб течією, а також захист труб від пошкодження якорями. Проте заглиблення трубопроводу на великих глибинах є досить складною задачею.
Тому у місцях, де можливе пошкодження труб якорями суден і волокушами риболовних траулерів, крім заглиблення можна передбачити різні конструктивні рішення з захисту трубопроводу.

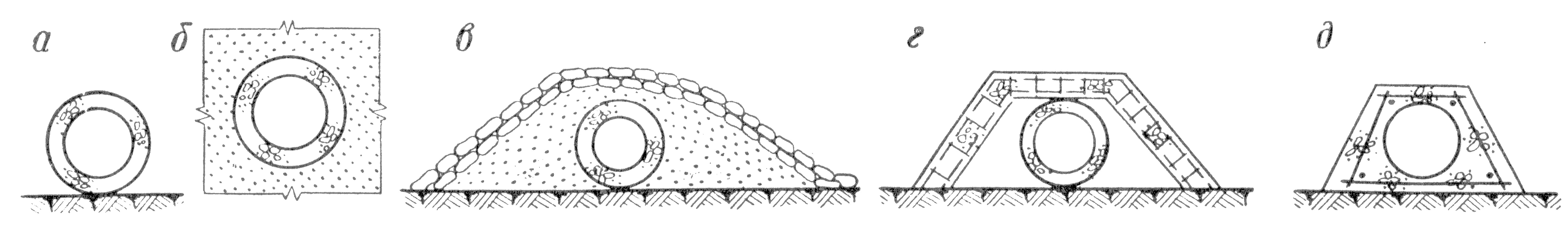

Для цього можуть бути використані наступні конструктивні рішення: бетонування без заглиблення (рис.7.28, а), бетонування з малим заглибленням (б), бетонування з облаштуванням захисного обвалування (в), бетонування і покриття трубопроводу армованими блоками (г), бетонування по спеціальному профілю (д).
Рисунок 7.28 – Закріплення трубопроводу
Всі захисні схеми, крім схем (рис.7.28, а, б), забезпечують висмикування лап якорів із ґрунту при волоці якорів через захисну конструкцію.
Контрольні запитання
При якій ширині водної перешкоди рекомендується обов’язкове прокладання резервної нитки
Скільки разів достатньо робити проміри глибин для складання поздовжнього профілю.
При якій ширині водойми достатньо встановлювати створні знаки на одному березі.
При якій ширині водойми створні знаки встановлюють на обидвох берегах.
За яких умов підводну траншею розробляють одним земснарядом.
Коли підводні траншеї можна розробляти екскаватором.
Виходячи з якої умови визначають розрахункове тягове зусилля при протягуванні підводного трубопроводу.
За якою формулою визначається зусилля зрушення трубопроводу з місця Тп,тр, при протягуванні по ґрунтовій доріжці.
За якою формулою підбирають діаметр тягового тросу при протягуванні підводних трубопроводів.
За якою формулою підбирають допустиму глибину занурення трубопроводу з поверхні води hдоп.
8 Надземні трубороводи
Надземна схема укладання складає тільки незначну долю в загальному об’ємі трубопровідного спорудження. Застосовується ця схема в основному для перетину різного роду природних і штучних перешкод, тобто коли застосування підземної схеми з якихось причин є недоцільним. Мають на увазі дві причини: експлуатаційна ненадійність підземної схеми трубопроводу в тій чи іншій конкретній ситуації, або її економічна неефективність.
Найбільш часто за надземною схемою перетинають болота і яри, оскільки розміри їх (глибина, ширина, крутизна підкосів) змінюються, а закріплення відкосів, в місці перетину трубопроводом, мало ефективне.
Ріки, що мають нестійке русло, також перетинають за підземною схемою.
Доцільно при проектуванні трубопроводів на болотах і вічномерзлих ґрунтах розглядати як підземну, так і надземну схеми прокладки. За рівнем надійності вони приблизно рівнозначні, тому економічний фактор тут виступає на перший план.
