6. Заготовительно-штамповочное производство
Заготовительно-штамповочные работы занимают одно из ведущих мест в общем производственном процессе изготовления самолёта. В заготовительно-штамповочных цехах изготовляются детали каркаса и обшивки агрегатов планера; через них проходит до 85% материалов, необходимых для изготовления цельнометаллического самолёта. От качества изготовления деталей в заготовительно-штамповочных цехах зависит в значительной степени качество и трудоёмкость сборочных работ, а также качество и надёжность самолёта. Трудоёмкость заготовительно-штамповочных работ составляет 10 – 15% от общей трудоёмкости изготовления цельнометаллического самолёта.
В состав ЗШП входят: цех 14, цех 24, цех 75.
Цех 14 (заготовительный)
Выполняет:
1) Централизованный раскрой листового металла:
алюминиевые сплавы – до 12 мм;
магниевые сплавы – до 3 мм;
титановый сплав ОТ4 – до 5 мм;
титановый сплав ВТ-20 – до 3 мм;
медные сплавы – до 6 мм;
нержавеющая сталь – до 3 мм;
легированная сталь – до 3 мм;
углеродистая сталь – до 3 мм.
2) Контурную фрезеровку листовых заготовок из алюминиевых, титановых, магниевых, медных сплавов и сталей;
3) Штамповку на эксцентриковых и кривошипных прессах, малогабаритных деталей и нормалей из листа цветных металлов, сталей, габаритными размерами менее 135190 мм;
4) Гибку деталей из сталей и алюминиевых сплавов на универсально-гибочных штампах (УГ) длиной до 500 мм, толщиной до 2 мм и высотой борта не менее 8 мм;
5) Изготовление из листа цветных сплавов и сталей: хомутов, наконечников, шайб и прочих нормалей;
6) Изготовление прямых петель длиной до 500 мм;
7) Фрезеровку конусных деталей и прокладок из листа;
8) Изготовление электронаконечников холодным выдавливанием;
9) Изготовление металлофторопластовых втулок по ОСТ1 10287-78;
10) Изготовление деталей и нормалей из неметаллических материалов с толщиной листа до 2-х мм из: фибры, паронита, текстолита, фторопласта и др.
Оборудование цеха: 2 раскройных программных центра CRENOAERO, гидравлические ножницы COLGAR, установка гидроабразивной резки, гидравлические прессы и т.д.
Цех 24 (профилей и обшивок)
Выполняет:
1) Изготовление деталей и нормалей из прессованных профилей, выполнение на них малок и подсечек согласно ОСТ1 03668-90, частичную механическую обработку по толщинам и механическую обработку полок по контуру;
2) Изготовление деталей и поясов гибкой из прессованных профилей на профилегибочных растяжных станках типа ПГР (алюминиевые и титановые сплавы, длина заготовок до 6000 мм);
3) Гибка прессованных и листовых профилей из алюминиевых и титановых сплавов в штампах на универсальных механических и гидравлических прессах;
4) Гибка деталей из листа на листогибочных прессах и с подкаткой на станках типа КГЛ и роликовых машинах;
5) Гибка-подкатка листовых деталей на трёхвалковых листогибочных станках КГЛ-1, длина деталей до 2000 мм;
Гибка-подкатка на листогибочном станке HAUSLER длина до 8000 мм;
Гибка деталей на листогибочных станках HAMMERLE и COLGAR;
Гибка деталей при толщине листов до 2,0 мм, наименьший радиус гиба 20 мм – КГЛ; при толщине листов до 8 мм, наименьший радиус гиба 60 мм – HAUSLER;
Гибка профилей на роликовом станке ПГ-4 (титан). Наименьший радиус гиба 100 мм;
6) Изготовление уголков и профилей из листов на профилегибочных станках (алюминиевые сплавы). ПГР-6, ПГР-7, KF-460, KF-665;
7) Формообразование листовых деталей из алюминиевых и титановых сплавов продольной обтяжкой на прессе РО-3. Наибольшие размеры заготовок 750018003,5 мм;
8) Формообразование листовых деталей из алюминиевых и титановых сплавов поперечной обтяжкой на прессе ОП-3 (наибольшие размеры заготовки 360018002 мм) и на прессе FEKD 300/600 (наибольшие размеры заготовки 360028003,5 мм), на прессе FET 600 (наибольшая длина заготовки 4000 мм);
9) Изготовление петель и других деталей из листа длиной более 500 мм (алюминиевые сплавы);
10) Изготовление деталей из листа (алюминиевые сплавы) на станках методом стеснённого изгиба;
11) Гибка листовых заготовок на кромкогибочных механических и гидравлических прессах. Длина заготовок до 4000 мм;
12) Формообразование концов труб на трубообжимном станке;
13) Доводка и формообразование деталей на выколоточных молотах;
14) Фрезерование контура деталей по разметке на станках ФП-7М, ФП-17М, 6Н12Р;
15) Фрезерование контура деталей и сверление отверстий по программе на станках ФП-37ВС, DMF-220L.
Оборудование цеха: валковый листогибочный станок HAEUSLER, листоправильная машина и листогибочный станок HAMMERLE, гидравлические прессы, листогибочный станок COLGAR, фрезерные станки, фрезерные станки с ЧПУ, профилегибочные растяжные станки типа ПГР, отрезные станки и т.д.
Цех 75 (штамповки и формовки деталей)
Выполняет:
1) Штамповку деталей на гидравлических и кривошипных прессах, падающих молотах;
2) Токарно-давильные работы;
3) Формовку эластичной средой небольших деталей изделий Як-130 и Су-30.
Оборудование цеха: падающие молоты, гидравлические прессы, токарно-давильный станок.

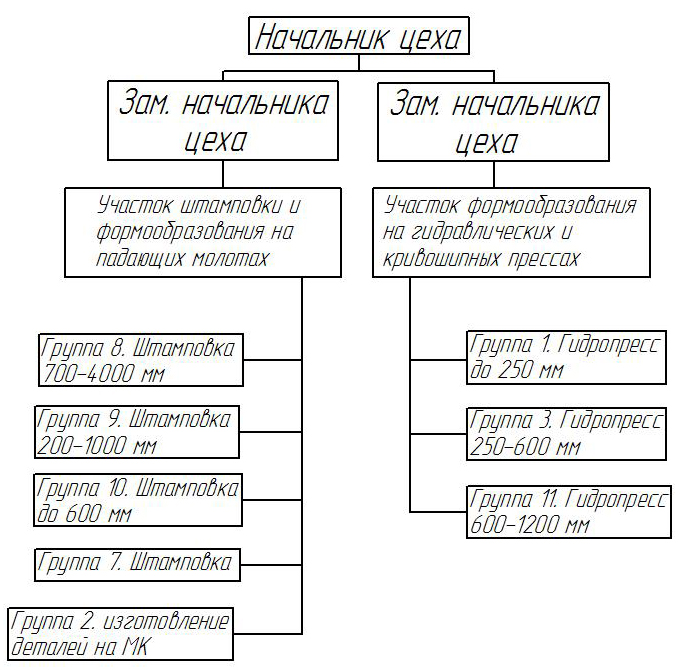

Организационная структура цеха 75
Цех 20 (автоматно-револьверный)
Производит:
1) Крепежные изделия (болты, заклепки, гайки, винты);
2) Оси и валы;
3) Детали трубопроводов (ниппели, штуцеры, тройники, крестовины).
Участки цеха:
1) Сверлильный;
2) Токарно-револьверный;
3) Фрезерный;
4) Шлифовальный;
5) Резьбонарезной.
