3.2.2. Ресурсы
Данный пункт подменю "Параметры" необходим для оценки ресурсов, требуемых для выполнения программы контроллером. Производиться приближенный расчет и показ пользователю значений требуемого и имеющегося в наличии объёма ОЗУ и требуемого минимального времени цикла. Данный пункт должен использоваться для контроля ресурса ОЗУ и в качестве справочной информации при выборе времени цикла контроллера перед записью программы в ОЗУ.

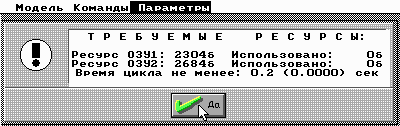

Вид панели после вызова пункта “Ресурсы” перед набором программы представлен на рис. 24.
Рис. 24

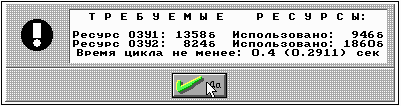

Вид панели “Ресурсы” перед завершением набора очередной программы может быть следующим (рис.25).
Рис. 25
Так как это приближённая оценка, то программа может загрузиться в контроллер и работать. Если же при загрузке программы контроллер постоянно зависает, то программу следует уменьшить, чтобы приблизится к рекомендуемому допустимому ресурсу по памяти.
3.2.3. Сохранение параметров
Данный пункт меню используется для сохранения на диск в файл redit.cnf системных параметров. Из данного файла при загрузке системы системные параметры считываются автоматически. При чтении записанной ранее схемы (программы) из файла происходит установка всех системных параметров, которые были при сохранении данной схемы.

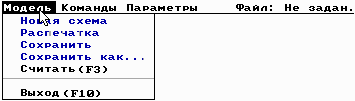

3.3. Меню "Модель"
Данное меню содержит следующие пункты:
Новая схема.
Распечатка (Ctrl+P).
Сохранить (F2).
Сохранить как.
Считать (F3).
Выход (F10).
3.3.1. Команда “Новая схема”
Команда “Новая схема” очищает текущее окно редактора для новой программы (схемы). Если начерченная схема не была сохранена на диске, то перед очисткой выдаётся предупреждение: "Текущая схема не была сохранена и будет стёрта. Сохранить?". Для выбора положительного ответа подведите курсор к кнопке "Да" и нажмите её.
3.3.2. Создание конфигурационной таблицы
Распечатка (Ctrl+Р). Данный пункт меню используется для выдачи конфигурационной таблицы на принтер или в файл на диске. В результате «распечатки» создаётся конфигурационная таблица, соответствующая набранной структурной схеме, программе на языке FBD. При выдаче конфигурационной таблицы в файл, то в текущем каталоге создаётся файл с именем, совпадающим с именем файла программы, но с расширением prn.
3.3.3. Сохранение программы
Данный пункт меню используется для сохранения набранной схемы на диск. Если схема сохраняется первый раз, то пользователю предлагается ввести имя файла в окне выбора имени файла. Если имя схемы известно программе, то оно отображается в правом верхнем углу экрана и сохранение происходит под этим именем. В процессе сохранения на экран выдается сообщение: Сохраняю файл <имя выбранного файла>. Для оперативного вызова команды используют клавишу F2.
Совет. Как только начали создавать программу, то назначьте ей имя и периодически сохраняете программу, нажимая F2.
3.3.4. Первоначальное сохранение программы
«Сохранить как» - данный пункт меню используется в случае, когда необходимо задать имя схемы или сохранить набранную схему под другим именем. При выборе данного пункта пользователю предлагается ввести имя файла в окне выбора имени файла, после этого происходит сохранение схемы и изменение текущего имени файла. Для последующего сохранения по выбранному имени используется команда "Сохранить" или “горячая” клавиша F2.
3.3.5. Чтение программы с диска
С помощью этой команды производится чтение программы с диска или дискеты на экран монитора. Если текущая схема не была сохранена на диск, то перед чтением очередной программы выдается предупреждение: "Текущая схема не была сохранена и будет стёрта, согласны ?". Чтение программы можно осуществляться с помощью клавиши F3.
3.3.6. Выход из редактора
Выбор этого пункта приводит к выходу из системы. Выход из редактора может осуществляться по клавише F10 или через меню модель.

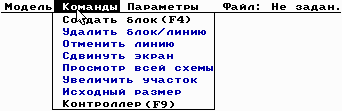

3.4. Меню "Команды"
Данное меню содержит следующие пункты:
Создать блок (F4).
Удалить блок/линию (F8).
Перемещение схемы (F6).
Просмотр всей схемы (‑).
Увеличить выбранный участок схемы(+).
Вернуться к исходному размеру (масштабу) схемы (*).
Контроллер (F9).
3.4.1. Создать блок
При выборе пункта "Создать блок" на экране появляется окно с параметрами алгоритма (рис.26).
Рис. 26
Значения параметров вводятся в указанные позиции окна Параметры алгоритма. Перед вводом параметра устанавливают курсор на позицию и нажимают левую клавишу мыши или клавишу Enter. После чего позиция (окошко) “мигает”, т.е. становится активной и “ждёт” ввода. При вводе необходимо сначала задать номер (код) алгоритма или шифр алгоритма. После ввода кода станут доступными позиции масштаба времени или модификатора.
Итак, для создания блока необходимо ввести следующие параметры:
код или шифр алгоритма, модификатор (не для всех алгоритмов),
номер алгоблока (формируется автоматически), масштаб времени (не для всех алгоритмов).

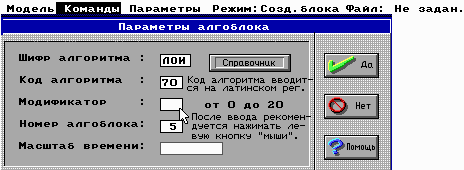

Пример занесения параметров алгоблока показан на рис.27.
Рис. 27
После ввода всей необходимой информации по данному алгоритму подводят курсор мыши к кнопке "Да" и нажимают её. Если вы хотите отменить создание блока, то подведите курсор к кнопке "Нет" и нажмите на неё. Если выбрана клавиша "Да", то на экране появится макет изображения блока (“скелет”). Стрелка на макете указывает направление от входов блока к выходам.
Используя клавиши управления курсором или манипулятор "Мышь", можно перемещать (позиционировать) блок на экране.
