2.10. Команды кросс-средства Редитор р-130
Кросс – средства – это специальные программы для программирования контроллеров. В настоящее время существует несколько видов кросс – средств: Редитор Р‑130, Ultralogik, программа Исток, ISaGRAF и др. (см. Приложение В).
Кросс – средство Редитор Р–130 - это программное средство, позволяющее на ЭВМ осуществлять набор программы для Р–130 в виде структурной схемы (блочный способ программирования).
Редактор схем REDITOR предназначен для ввода и работы с программой микропроцессорного контроллера Ремиконт Р-130. Ввод программы и ее представление на экране дисплея осуществляется в виде структурной схемы, элементами которой являются алгоблоки с внесенными в них стандартными алгоритмами Р-130. Библиотека алгоритмов находится в ПЗУ контроллера.
Каждый алгоблок представлен графическим объектом, на котором отображается информация о входах и выходах алгоритма и его атрибутах (номере алгоблока, коде алгоритма, модификаторе и масштабе времени ).
Редактор схем предоставляет следующие возможности:
Набор структурных схем.
Запись в контроллер набранных программ на жесткий диск ПЭВМ.
Чтение из контроллера Р – 130 программы.
Проверка или сверка программ в памяти Р‑130 и программы, находящейся на экране монитора.
Хранение структурных схем в виде файлов с расширением REM.
Автоматическое создание (распечатка) на жестком диске конфигурационной таблицы по структурной схеме. Команда в меню распечатка.
Создание файла по структурной схеме с расширением DXF. Схемы в формате DXF воспринимает графический пакет Autocad.
Распечатка графических схем (исходных, с расширением rem) на принтере с возможностью масштабирования.
При достижении маркером курсора границ экрана происходит сдвиг схемы в противоположном направлении, что обеспечивает возможность рисования линий по всему пространству схемы, а не только по области экрана.
2.10.1. Назначение функциональных клавиш
F1 ‑помощь;
F2 ‑сохранение схемы на диск;
F3 ‑чтение схемы с диска;
F4 ‑создание нового блока;
F5 ‑главное меню;
F6 ‑перемещение схемы;
F8 ‑режим удаления;
F9 ‑загрузка схемы;
F10 ‑выход из редактора;
Ctrl + S ‑поиск блока;
Ctrl + L ‑поиск следующего блока;
+ ‑увеличение участка на схеме;
‑ ‑просмотр всей схемы;
* ‑исходный размер схемы
Shift + , , , - медленное перемещение курсора по экрану;
Ctrl + P - печать отчета по схеме (формирование конфигурационной таблицы);
ESC - выход.
Справа, в верхней строке экрана, помещается информация о текущем режиме работы программы и имя файла схемы, с которым работаем. Ниже жирным шрифтом отмечены те подменю, которые активны в начальный момент, т.е. сразу после запуска редактора.
2.10.2. Редактирование положения и параметров алгоблока
Если входы и выходы алгоблока не связаны линиями, то положение данного блока на экране и его ориентацию можно изменять. Для перехода в режим перемещения (позиционирования) блока по экрану подведите курсор мыши внутрь блока и нажмите правую клавишу мыши или клавишу PgUp на клавиатуре ПЭВМ. Алгоблок может перемещаться, если он не имеет связей с помощью линий.
Для изменения параметров алгоблока (номера алгоблока и масштаба времени) необходимо подвести курсор мыши внутрь алгоблока и нажимают клавишу выбора. При этом на экране появится окно редактирования параметров алгоблока (рис.18).
Рисунок 18
Если требуется ввести значение константы (коэффициента), то следует поставить курсор непосредственно на номер входа выбранного алгоблока и нажмите клавишу ввода (Enter) или левую кнопку мыши (рис.19).
Рис. 19

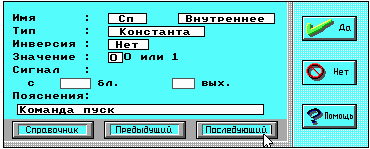

На экране появится следующее окно:
Рис. 20
Первый вход данного алгоблока не связан с другими алгоблоками, поэтому в двух нижних окошках отсутствует адрес источника информации.
