Часть IV. Простановка размеров и обозначений

а)

б)

в)

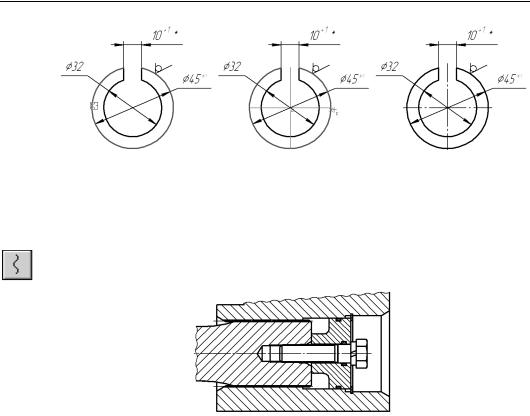

Рис. 28.45. Построение обозначения центра на чертеже:

а) указание объекта, б) задание положения обозначения центра, в) построенное обозначение

28.17. Волнистая линия

Чтобы построить волнистую линию обрыва (рис. 28.46), вызовите команду Волнистая линия.

Рис. 28.46. Пример использования волнистой линии

Волнистая линия представляет собой синусоиду, имеющую целое количество полуволн. Начальная т1 и конечная т2 точки волнистой линии лежат на средней линии синусоиды.

Специфическими параметрами волнистой линии являются следующие (рис. 28.47):

координаты начальной и конечной точек,

амплитуда,

длина волны,

длина средней линии,

угол между осью Х текущей системы координат и средней линией,

направление отрисовки.

244

Глава 28. Обозначения ЕСКД

длина волны

средняя линия



т2



т1



угол





длина

амплитуда



средней линии

Рис. 28.47. Параметры волнистой линии

Чтобы построить волнистую линию, можно использовать следующие способы.

Указать положение начальной т1 и конечной т2 точек отрезка средней линии; длина и угол наклона отрезка будут определены автоматически.

Указать положение начальной точки отрезка средней линии, его длину и угол наклона. Например, вы можете указать курсором положение точки т1, ввести длину в поле на Па! нели свойств и задать курсором угол наклона отрезка. Положение конечной точки отрез! ка будет определено автоматически.

После указания точек т1 и т2 в документе создается волнистая линия с умолчательными параметрами.

Во время построения волнистой линии вы можете изменить направление отрисовки вол! нистой линии с помощью группы переключателей Направление на вкладке Волнистая линия Панели свойств. На вкладке Параметры можно настроить параметры волнистой линии (см. раздел 28.17.1).

Чтобы быстро построить несколько волнистых линий с одинаковыми параметрами, на! пример, для обозначения разрыва изображения, следует выполнить следующие дейс! твия.

1.Задайте значения параметров волнистой линии на вкладке Параметры.

2.Задайте и зафиксируйте значения в полях Угол и Длина, а затем нажмите кнопку За помнить состояние.

3.Указывайте последовательно начальные точки т1 новых волнистых линий.

Вы можете создать несколько обозначений за один вызов команды Волнистая линия.

Чтобы завершить построение волнистых линий, нажмите кнопку Прервать команду на Панели специального управления или клавишу <Esc>.

28.17.1. Настройка параметров волнистой линии

Для настройки текущих параметров волнистой линии служат элементы управления вкладки Параметры Панели свойств. Эти элементы представлены в таблице 28.10.

245

Часть IV. Простановка размеров и обозначений

Табл. 28.10. Элементы управления параметрами волнистой линии

Элемент

Описание





Количество

Переключатели, позволяющие выбрать способ построения

полуволн,

волнистой линии.

Длина волны

Чтобы построить линию по количеству полуволн, активизируйте

переключатель Количество полуволн и введите количество





полуволн в одноименное поле.



Чтобы построить линию по длине волны, активизируйте



переключатель Длина волны и введите длину волны в



одноименное поле.



Подробнее способы построения волнистой линии рассмотрены в



разделе 28.17.2.

Амплитуда

Поле для ввода или выбора значения амплитуды волны. Амплитуда



может задаваться в относительных или абсолютных единицах.

Значение

Если активен этот переключатель, то значение, введенное в поле

амплитуды в %

Амплитуда, показывает соотношение между амплитудой и



длиной волны*. Если в процессе построения или редактирования



изменяются координаты концов волнистой линии, амплитуда



изменяется пропорционально длине волны.

Значение

Если активен этот переключатель, то значение, введенное в поле

амплитуды в мм

Амплитуда, показывает абсолютное значение расстояния между



средней линией и максимально удаленной от нее точкой волны.



Если в процессе построения или редактирования изменяются



координаты концов волнистой линии, амплитуда не изменяется.



При смене единиц задания амплитуды значение в поле



Амплитуда пересчитывается.

Стиль

В этом поле отображается текущий стиль отрисовки волнистой



линии. Чтобы изменить стиль, раскройте список и выберите



нужную строку. Перечень стилей, доступных для выбора, а также



порядок их следования определяются настройкой фильтра линий,



сделанной в разделе Линии обрыва — Фильтр линий диалога



настройки текущего документа (см. раздел 28.2 на с. 203).

По умолчанию

Если эта опция включена, то все текущие настройки вкладки



Параметры будут использоваться при создании следующих



волнистых линий до конца сеанса работы.



Если опция выключена, то настройка распространяется только на



текущую (создаваемую) линию. При следующем вызове команды



будут использоваться умолчательные настройки.





*Текущей либо фактической — в зависимости от способа построения, см. раздел 28.17.2.

246

Глава 28. Обозначения ЕСКД

Умолчательные параметров волнистой линии для текущего документа устанавливаются в подразделе Линии обрыва Волнистая линия диалога настройки текущего доку! мента (см. раздел 28.2 на с. 203).

28.17.2. Способы построения волнистой линии

Волнистая линия может быть построена по количеству полуволн и по длине волны. Для выбора способа построения служат переключатели Количество полуволн и Длина волны на вкладке Параметры Панели свойств. Активизация одного из этих переклю! чателей автоматически отменяет активизацию другого.

При активизации переключателя Количество полуволн становится доступным поле

Количество полуволн.

Это поле позволяет ввести или задать при помощи счетчика требуемое количество полу! волн волнистой линии. В поле Длина волны будет показано значение текущей длины волны в миллиметрах. Текущая длина волны рассчитывается как частное от деления те! кущей длины средней линии (расстояния между точками т1 и т2) на количество волн (по! ловину заданного количества полуволн). При изменении положения курсора, соответс! твующего положению точки т2 (т.е. при изменении текущей длины средней линии) текущая длина волны динамически изменяется, а количество полуволн остается посто! янным и равным заданному значению.

При активизации переключателя Длина волны становится доступным поле Длина волны. Это поле позволяет ввести номинальную длину волны и отображает фактичес! кую длину волны.

Фактическая длина волны — наиболее близкая к номинальной длине волны величина, при которой на текущей длине средней линии размещается целое количество полуволн. Фактическая длина волны определяется следующим образом.

1.Текущая длина средней линии делится на номинальную длину волны — значение, пер! воначально введенное в поле Длина волны.

2.Частное удваивается — получается количество полуволн.

3.Количество полуволн округляется до целого числа. Полученное значение отображается в поле Количество полуволн.

4.Текущая длина средней линии делится на округленное количество полуволн — получа! ется фактическая длина волны.

При изменении положения курсора, соответствующего положению точки т2 (т.е. при из! менении текущей длины средней линии) динамически изменяется как количество полу! волн, так и фактическая длина волны. При этом количество полуволн всегда целое, а фактическая длина волны колеблется вблизи номинальной длины волны.

Если в поле Длина волны вводится значение, превышающее удвоенное расстояние между начальной и конечной точками волнистой линии, то длина волны принимается равной удвоенному расстоянию между концами волнистой линии, а количество полу! волн принимается равным единице.

247
