Сопротивление стальных электросварных труб
Размер, мм |
Площадь сечения, мм2 |
Сопротивление, Ом/км |
||||||||
Плотность тока, А/мм2 |
||||||||||
1,0 |
2,0 |
3,0 |
||||||||
Rw |
X` |
Z |
Rw |
X` |
Z |
Rw |
X` |
Z |
||
20х1,6 26х1,8 22х2 47х2 69х2 |
92,5 136 170,5 282,6 358 |
3,38 2,47 1,99 1,30 1,02 |
2,03 1,48 1,19 0,78 0,62 |
3,94 2,88 2,32 1,51 1,19 |
2,42 1,73 1,40 0,95 0,75 |
1,45 1,04 0,84 0,57 0,45 |
2,82 2,01 1,63 1,10 0,87 |
2,14 1,64 -- -- -- |
1,29 0,98 -- -- -- |
2,52 1,91 -- -- -- |
Таблица П.6.5
Сопротивление водогазопроводных труб по гост 3262-75
Условный проход, мм |
Площадь сеч,, мм2 |
Сопротивление, Ом/км |
||||||||
Плотность тока, А/мм2 |
||||||||||
0,5 |
1,0 |
1,5 |
||||||||
Rw |
X` |
Z |
Rw |
X` |
Z |
Rw |
X` |
Z |
||
ЦМ15 ЦМ20 ЦМ25 ЦМ32 ЦМ40 ЦМ50 ЦМ70 ЦМ80 |
160 207 309 399 489 625 845 1120 |
3,41 2,67 2,02 1,58 1,32 1,07 0,84 0,67 |
2,05 1,6 1,2 0,95 0,78 0,64 0,5 0,4 |
3,98 3,11 2,36 1,84 1,54 1,25 0,95 0,78 |
2,55 2,02 1,45 1,12 0,93 0,76 0,59 0,48 |
1,53 1,21 0,87 0,67 0,56 0,45 0,35 0,29 |
2,97 2,35 1,69 1,31 1,08 0,89 0,69 0,56 |
2,06 1,59 1,14 -- -- -- -- -- |
1,24 0,95 0,68 -- -- -- -- -- |
2,40 1,85 1,33 -- -- -- -- -- |
Таблица П.6.6
Сопротивление стальных полос
Размер, мм |
Сопротивление, Ом/км |
|||||||||||
Плотность тока, А/мм2 |
||||||||||||
0,5 |
1,0 |
1,5 |
2,0 |
|||||||||
Rw |
X` |
Z |
Rw |
X` |
Z |
Rw |
X` |
Z |
Rw |
X` |
Z |
|
20х4 30х4 30х5 40х3 40х4 50х4 50х5 60х4 60х5 80х5 80х6 100х6 100х8 |
5,24 3,66 3,38 3,05 2,8 2,28 2,1 1,91 1,77 1,34 1,26 1,02 0,9 |
3,14 2,2 2,03 1,83 1,68 1,37 1,26 1,15 1,06 0,81 0,76 0,61 0,54 |
6,1 4,25 3,94 3,56 3,26 2,66 2,45 2,22 2,06 1,56 1,47 1,19 1,05 |
4,2 2,91 2,56 2,54 2,24 1,79 1,6 1,5 1,34 1,04 0,91 0,73 0,62 |
2,52 1,75 1,54 1,52 1,34 1,07 0,96 0,9 0,8 0,62 0,55 0,44 0,37 |
4,9 3,39 2,99 2,96 2,61 2,09 1,87 1,75 1,56 1,22 1,06 0,85 0,72 |
3,48 2,38 2,08 2,12 1,81 1,45 1,28 1,22 1,08 0,82 0,75 0,6 -- |
2,09 1,43 1,25 1,27 1,09 0,87 0,77 0,73 0,65 0,49 0,45 0,36 -- |
4,05 2,78 2,42 2,48 2,11 1,69 1,49 1,42 1,26 0,96 0,87 0,7 -- |
2,97 2,04 -- 1,81 1,54 1,24 -- 1,04 -- -- -- -- -- |
1,78 1,22 -- 1,08 0,92 0,74 -- 0,62 -- -- -- -- -- |
3,46 2,38 -- 2,11 1,8 1,45 -- 1,22 -- -- -- -- -- |
Рис. П.6.1. Активное сопротивление Rw круглых стальных проводников, Ом/км

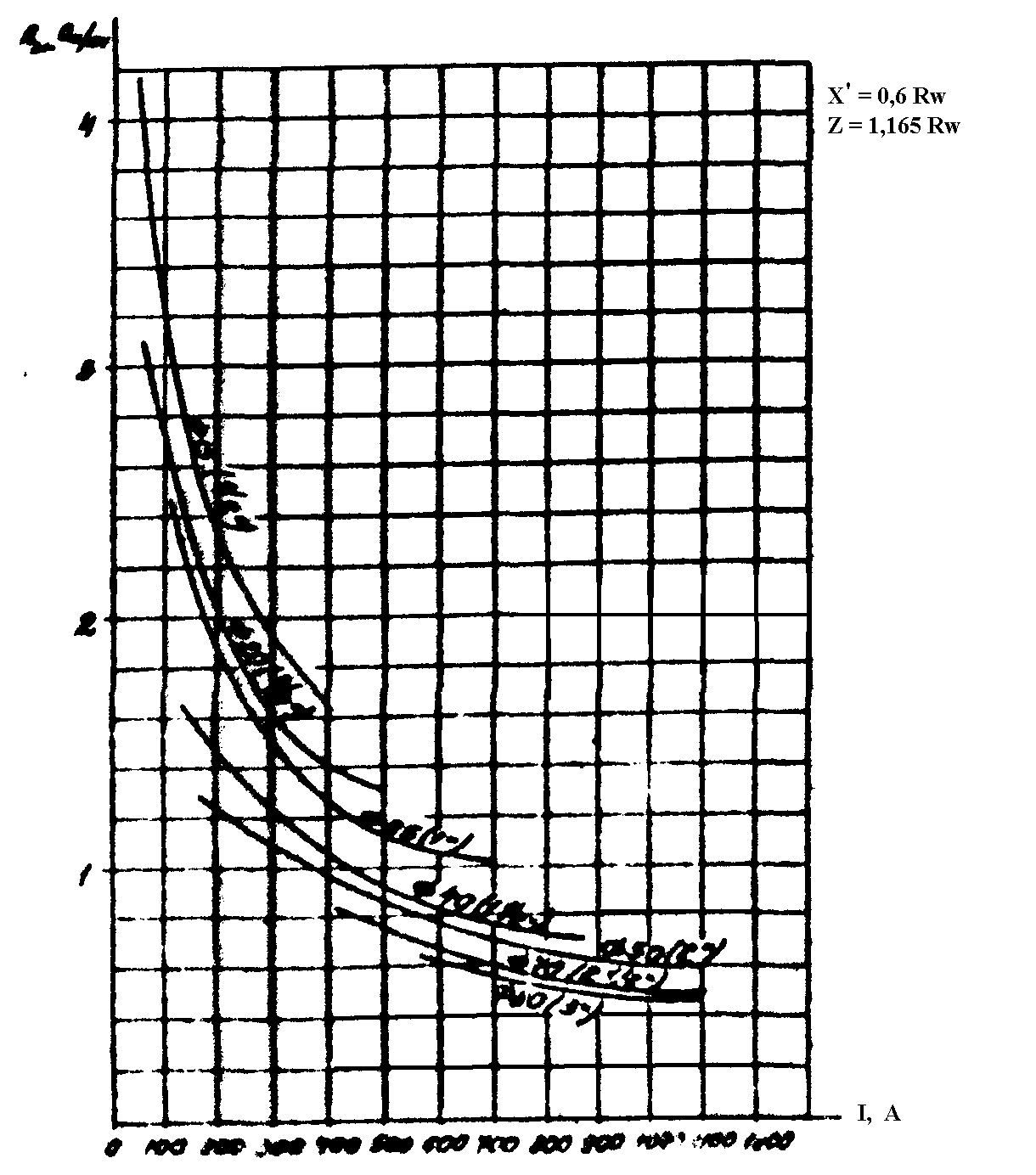

Рис. П.6.2. Кривые для определения активного сопротивления стальных труб I, A
Рис. П.6.3. Активное сопротивление (Rω) профильной стали
Рис. П.6.4. Кривые для определения активного (Rw) и внутреннего индуктивного (X) сопротивления стальных проводников любой конфигурации: Р – периметр, см; f – частота тока, Гц; J – ток, А; 1, 2 – условная величина. Кривые даны для t = 20 ºC
