Расчетная схема и форма расчета сети электродвигателя 2м
N участка |
|
Наименование и краткая характеристика участка линии, элемента |
Длина участка, км |
Сопротивление участка линии, Ом |
Сопро-тивление трансфор-матора Zт/3, Ом |
||
r |
Х“/Х` |
z |
|||||
1 |
|
Тр-тор 1000 кВА 10/0,4 кВ |
|
|
|
|
0,027 |
Переходное сопротивление контактов |
0,02 |
|
|
|
|||
2 |
фаза |
Алюм. жила кабеля 95 мм2 |
0,12 |
0,049 |
|
|
|
нуль |
Алюм. оболочка кабеля |
0,039 |
|
|
|
||
3 |
фаза |
Алюм. жила кабеля 95 мм2 |
0,15 |
0,061 |
|
|
|
нуль |
Алюм. жила кабеля 35 мм2 + оболочка |
0,038 |
|
|
|
||
|
|
Итого |
|
0,207 |
|
0,207 |
0,027 |
Iк по условиям срабатывания защитного аппарата |
Iк ≥ 6·Iн = 6·250 A = 1500 A |
||||||
Расчет действительных значений Zн и Iк 940 А > 1500 А |
Z = 0,207 Ом = Uф/(Zт/3 + Zн) = = 220/0,234 = 940 А |
||||||
Расчет сопротивлений отдельно фазного и нулевого проводов (без учета Х) для определения относительной проводимости нулевого провода |
Rф = 0,049 + 0,61 = 0,11Ом Rн = 0,039 + 0,038 = 0,077 Ом 0,11/0,077 = 1,43 < 2 |
В данном примере полная проводимость нулевого проводника удовлетворяет требованиям п. 1.7.79 [1].
12. Переходные процессы при кз на стороне выпрямителя
12.1. Общие положения
Потребителям необходим постоянный ток по двум причинам:
1. Многие энергоемкие технологические процессы требуют постоянного тока (электролиз, электрохимические процессы и т. д.).
2. Постоянный ток обеспечивает большие удобства в управлении электродвигателями в тяговом и промышленном электроприводе.
По этим причинам около 30 % всей вырабатываемой электроэнергии используется потребителями постоянного тока. Ранее для выпрямления тока применялись электромеханические преобразователи, а с 30-х годов – вентильные преобразователи.
При анализе наиболее часто применяемых схем выпрямления приняты следующие обозначения:
m – число фаз выпрямления;
Ud – среднее значение выпрямленного напряжения;
Id – среднее значение выпрямленного тока;
Uобр.макс. – максимальное значение обратного напряжения;
U1, U2, I1, I2 – действующие значения фазных напряжений и токов трансформатора;
S1; S2; Sт – расчетные – первичная, вторичная и типовая мощности трансформатора;
Pd – мощность на стороне выпрямленного тока;
Rd – сопротивление, включенное в цепь анода.
12.2. Промышленные схемы выпрямления тока
В промышленном электроснабжении применяют однофазные или трехфазные схемы выпрямления. Рассмотрим некоторые из них.
Однофазные схемы
Однофазная однополупериодная схема (схема ВП-1)
Мгновенное значение фазного напряжения вторичной обмотки трансформатора: U2 = ·E2·sin ωt = Ud.
Постоянная составляющая выпрямленного напряжения:
Ud = 1/2π ∫ ·U2·sin ωt dωt = /π·U2 = 0,45 U2,
откуда U2 = 2,22 Ud.
Действующее значение вторичного тока трансформатора:
I2 = 1/2π· ·dωt = π/2 Id, id = i2 = Ud/Rd.
Однофазные двухполупериодные схемы
В двухполупериодных схемах ток через нагрузку протекает в течение обоих полупериодов переменного напряжения. В одном типе схем выводится средняя точка вторичной обмотки трансформатора, а вентили анодами присоединяются к концам обмотки. Нагрузка включается между общей точкой катодов вентилей и средней точкой трансформатора (нулевая схема). В другом типе схем вентили собираются в мост, к двум концам которого подключается нагрузка, а к двум другим – источник переменного напряжения (вентильная обмотка трансформатора).
Мостовая схема имеет то преимущество, что трансформатор используется лучше, его габариты меньше при той же выходной мощности выпрямителя и, кроме того, меньше обратное напряжение на вентиле.
Нулевая двухполупериодная схема (схема ВП-2)
Ud = 0,9·U2, I2 = Id·π/4.

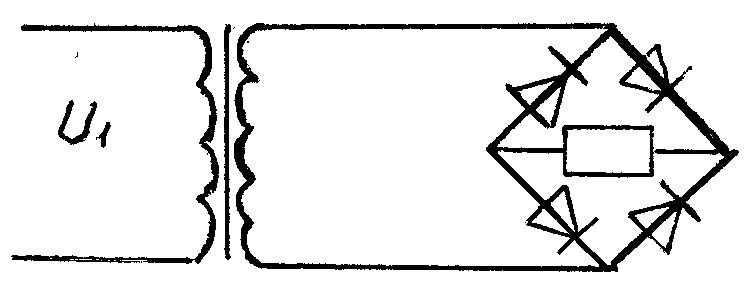

Мостовая двухполупериодная схема (схема ВП-3)
Ud = 0,9·U2, I2 = 1,11·Id.
Трехфазные схемы
Однотактная трехфазная схема (схема ВП-4)
Ud = 1,17·U2, I2 = 0,577·Id.
Схема с уравнительным реактором (схема ВП-6)
Ud = 1,17·U2, I2 = Id/2· .
Трехфазная мостовая схема (схема Ларионова) (схема ВП-5)
Ud = 2,34·U2, U2 = 0,427·Ud, I2 = 2/3·Id.
Для удобства использования основные соотношения для промышленных схем выпрямления сведены в таблицу 12.
Таблица 12
