Полное сопротивление цепи фаза трехжильного алюминиевого кабеля с резиновой или пластмассовой изоляцией – стальная полоса
Сеч. кааб., мм2 |
Расстояние между полосой и каб., м |
Полное сопротивление цепи Zп, Ом/км, при токах |
|||||||||||||
100 |
200, 300 |
1500 |
100 |
200 |
300, 400 |
2500 |
100 |
200 |
300 |
600, 3000 |
200 |
400 |
600, 3000 |
||
для размера полосы, мм |
|||||||||||||||
25х3 |
40х4 |
60х4 |
80х4 |
||||||||||||
3х6 |
0,2 0,8 |
11,22 11,22 |
10,13 10,17 |
|
9,53 9,57 |
8,77 8,80 |
8,34 8,37 |
|
8,76 8,80 |
8,33 8,37 |
8,03 8,06 |
|
9,06 9,08 |
7,66 7,69 |
|
3х10 |
0,2 0,8 |
8,71 8,77 |
7,64 7,70 |
6,80 6,85 |
7,03 7,08 |
6,24 6,29 |
5,80 5,85 |
|
6,24 6,29 |
5,80 5,84 |
5,49 5,53 |
5,09 5,13 |
5,60 5,64 |
5,12 5,16 |
|
3х16 |
0,2 0,8 |
7,35 7,43 |
6,27 6,34 |
5,42 5,48 |
5,65 5,72 |
4,86 4,92 |
4,41 4,47 |
3,96 4,02 |
4,85 4,91 |
4,40 4,46 |
4,08 4,14 |
3,67 3,73 |
4,12 4,18 |
3,69 3,74 |
3,45 3,50 |
3х25 |
0,2 0,8 |
6,50 6,64 |
5,47 5,55 |
4,62 4,69 |
4,85 4,93 |
4,04 4,12 |
3,59 3,66 |
3,14 3,21 |
4,04 4,11 |
3,58 3,65 |
3,26 3,33 |
2,84 2,91 |
3,29 3,36 |
2,86 2,93 |
2,61 2,68 |
3х35 |
0,2 0,8 |
6,16 6,25 |
5,07 4,17 |
4,22 4,30 |
4,45 4,53 |
3,64 3,73 |
3,18 3,27 |
2,73 2,81 |
3,63 3,71 |
3,17 3,26 |
2,85 2,93 |
2,43 251 |
2,89 2,96 |
2,45 2,53 |
2,20 2,28 |
3х50 |
0,2 0,8 |
5,87 5,96 |
4,78 4,87 |
3,92 4,0 |
4,15 4,24 |
3,34 3,44 |
2,89 2,98 |
2,43 2,52 |
3,34 3,42 |
2,87 2,97 |
2,55 2,64 |
2,13 2,23 |
2,58 2,67 |
2,15 2,24 |
1,9 1,99 |
3х70 |
0,2 0,8 |
5,67 5,77 |
4,64 4,68 |
3,73 3,82 |
3,96 4,05 |
3,15 3,25 |
2,69 2,79 |
2,24 2,34 |
3,14 3,23 |
2,68 2,78 |
2,36 2,46 |
1,94 2,04 |
2,39 2,48 |
1,95 2,05 |
1,71 1,80 |
3х95 |
0,2 0,8 |
5,55 5,64 |
4,46 4,56 |
3,61 3,69 |
3,83 3,43 |
3,02 3,12 |
2,57 2,67 |
2,12 2,22 |
3,02 3,11 |
2,55 2,66 |
2,23 2,33 |
1,81 1,92 |
2,27 2,36 |
1,83 1,93 |
1,58 1,68 |
3х120 |
0,2 0,8 |
5,47 5,57 |
4,38 4,48 |
3,53 3,62 |
3,75 3,85 |
2,95 3,05 |
2,49 2,60 |
2,04 2,15 |
2,94 3,04 |
2,48 2,58 |
2,16 2,26 |
1,74 1,84 |
2,19 2,29 |
1,75 1,86 |
1,51 1,60 |
3х150 |
0,2 0,8 |
5,41 5,51 |
4,32 4,42 |
3,47 3,57 |
3,69 3,80 |
2,88 2,99 |
2,43 2,54 |
1,98 2,09 |
2,88 2,98 |
2,42 2,53 |
2,10 2,21 |
1,68 1,72 |
2,13 2,23 |
1,70 1,80 |
1,47 1,56 |
3х185 |
0,2 0,8 |
5,36 5,46 |
4,28 4,38 |
3,42 352 |
3,65 3,75 |
2,84 2,95 |
2,39 2,5 |
1,94 2,05 |
2,84 2,93 |
2,37 2,48 |
2,05 2,16 |
1,64 1,75 |
2,09 2,19 |
1,65 1,76 |
1,41 1,52 |
3х240 |
0,2 0,9 |
5,32 5,42 |
4,23 4,33 |
3,38 3,48 |
3,60 3,71 |
2,80 2,91 |
2,35 2,45 |
1,90 2,01 |
2,79 2,89 |
2,33 2,44 |
2,01 2,12 |
1,59 1,71 |
2,04 2,15 |
1,61 1,72 |
1,36 1,48 |
Приложение 22

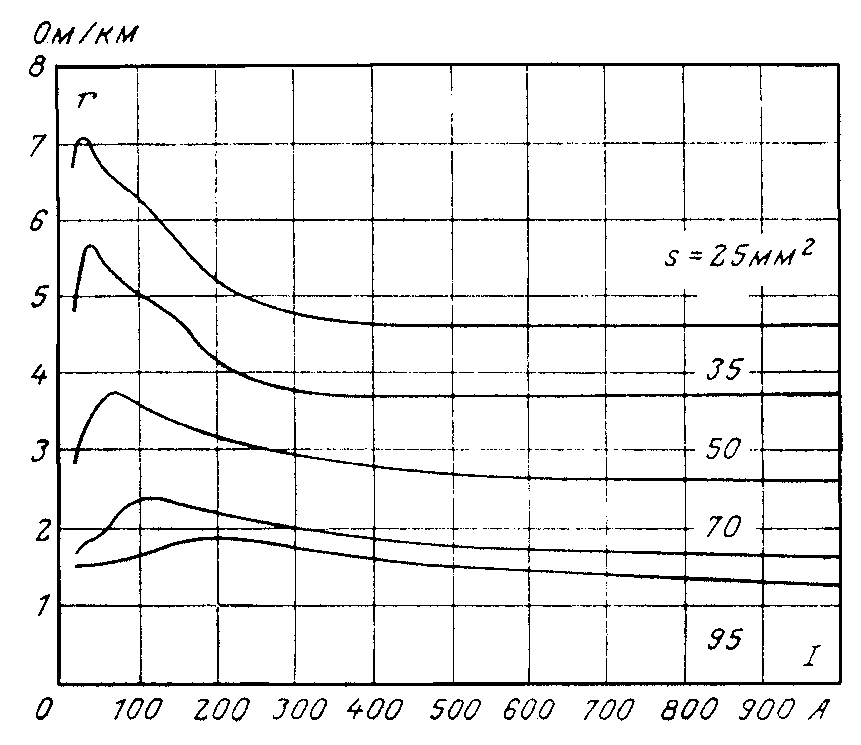

Рис. П.22.1. Активное сопротивление стальных многопроволочных проводов в зависимости от тока
Примечание. Цифры у кривых обозначают сечение проводов (мм).
Приложение 23
Рис. П.23.1. Активное rвт и внутреннее индуктивное Хвт сопротивления стальных однопроволочных проводов в зависимости от тока
Примечание. Цифры у кривых обозначают диаметр проводов (мм).
Приложение 24

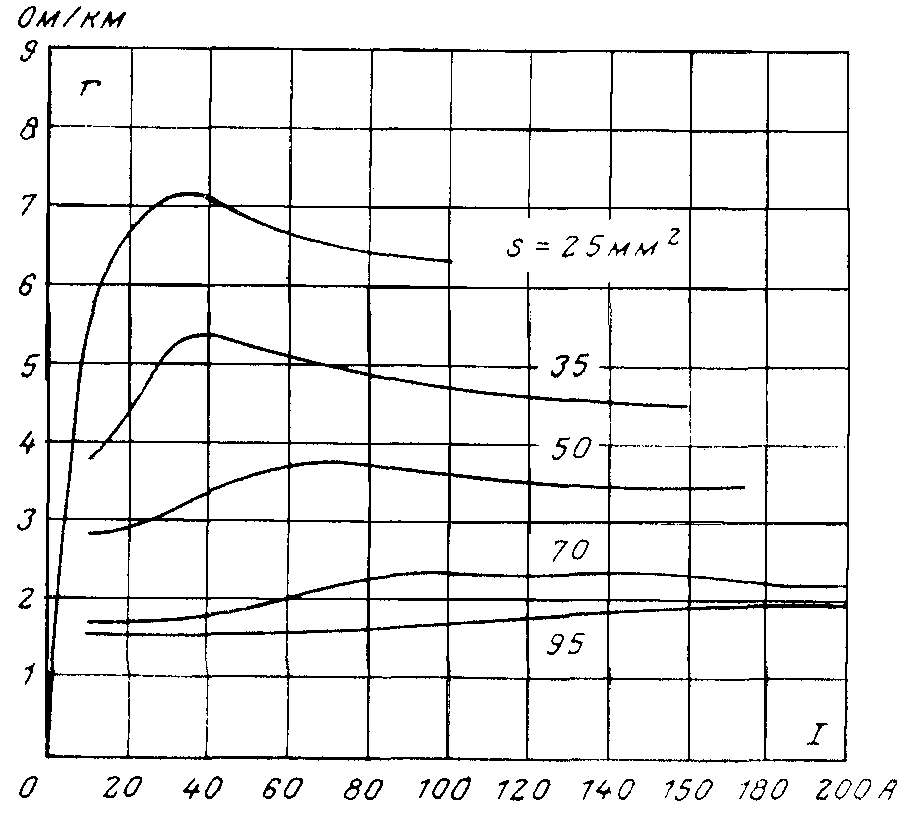

Рис. П.24.1. Активное сопротивление r стальных многопроволочных проводов в зависимости от тока
Примечание. Цифры у кривых обозначают сечение проводов (мм).
Приложение 25
Рис. П.25.1. Внутреннее индуктивное сопротивление Хвт стальных многопроволочных проводов в зависимости от тока
Примечание. Цифры у кривых обозначают сечение проводов (мм).
Приложение 26
Рис. П.26.1. Внутреннее индуктивное сопротивление Хвт стальных многопроволочныхпроводов в зависимости от тока
Примечание. Цифры у кривых обозначают сечение проводов (мм).
Рис. П.26.2. Активное сопротивление стальных полос
Приложение 27

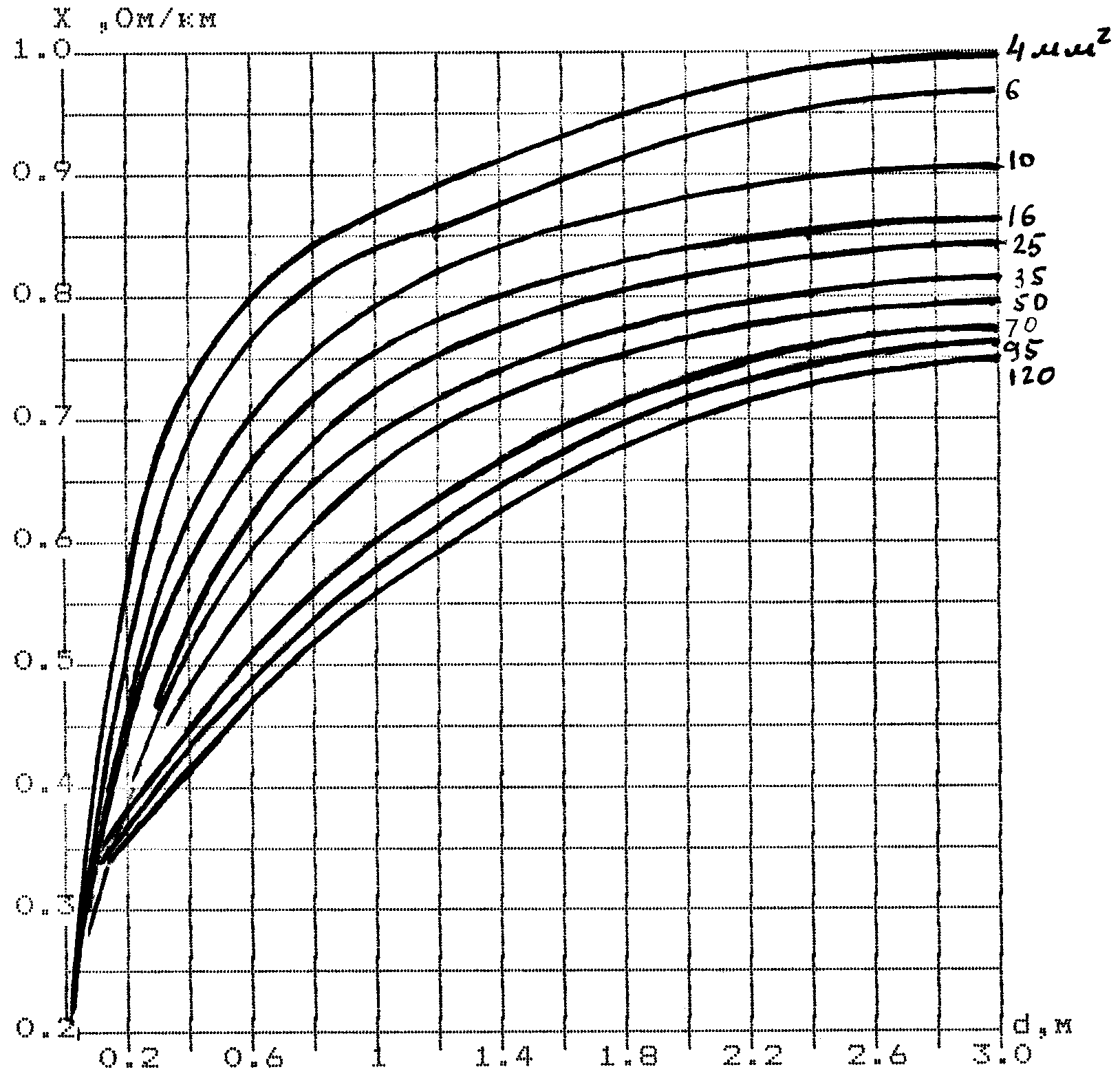

Рис. П.27.1. Индуктивное сопротивление Х линий с медными проводами, Ом/км
Примечание. Цифры у кривых обозначают сечение проводов (мм).
Приложение 28
Рис. П.28.1. Индуктивное сопротивление линий с алюминиевыми проводами, Ом/км
Примечание. Цифры у кривых обозначают сечение проводов (мм2).
Рис. П.28.2. Индуктивное сопротивление линий со сталеалюминиевыми проводами, Ом/км
Примечание. Цифры у кривых обозначают сечение проводов (мм2).
Рис. П.28.3. Кривые зависимости индуктивного сопротивления от расстояния между проводниками d
Рис. П.28.4. Индуктивное сопротивление линий со стальными проводами, Ом/км
Примечание. Цифры у кривых обозначают сечение проводов (мм2).
Приложение 29
Таблица П.29.1
