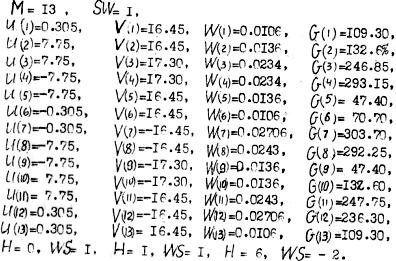

Бланк-задание
"-----" октября 199___ г. П курс ЭУС - 21
студент Иванов Петр Иванович
"Вычисление геометрических характеристик плоских сечений с учетом повреждений и коррозии"
Контрольный пример
Распечатка с ПЭВМ, соответствующая приведенному выше бланку задания, имеет следующий вид:
H= 0
площадь и координаты центра тяжести
F1= 46.41898 X1= 4.622607Е-00 Y1= -1.314875Е-06
моменты инерции
J1(1)= 9315.393 J1(2)= 520.1705 J1(3)= -2.434109Е-04
экстремальные моменты инерции
E1= 9315.393 Е2= 520.1709
угол наклона Е3= 1.587125Е-06 градусов
H= 1
площадь и координаты центра тяжести
F1= 44.80633 X1= -6.185769Е-07 Y1= 1.04610137
моменты инерции
J1(1)= 8974.341 J1(2)= 506.4393 J1(3)= -4.067421Е-06
экстремальные моменты инерции
E1= 8974.341 Е2= 506.4395
угол наклона Е3= 2.752111Е-06 градусов
H=6
площадь и координаты центра тяжести
F1= 36.76025 X1= -2.383521Е-07 Y1= 1.3482278
моменты инерции
J1(1)= 7269.585 J1(2)= 400.0069 J1(3)= -5.684793Е-05
экстремальные моменты инерции
E1= 7269.585 Е2= 400.0068
угол наклона Е3= 4.741406Е-07 градусов
Программа
В приведенном тексте программы выдача информации предусмотрена лишь на монитор, так как дисплейные классы IВМ, как правило, имеют лишь по одному принтеру. Кроме того, информация по каждому варианту расчета содержит лишь 9 чисел, то есть с монитора не требуется воспринимать обширную информацию. Однако в связи с тем, что значительный процент ошибок происходит при считывании информации и записи ее на бумагу, ниже приведены указания, необходимые для выдачи информации на принтер.
Прежде всего, необходимо оператором №1 открыть файл: II ОРЕN "LPTI:" FOR OUTPUT AS≠I.
Затем необходимо вставить операторы печати на принтер, котоше могут не иметь порядкового номера, например,
PRINT≠I, "количество точек М="; М
И, наконец, необходимо закрыть файл - для приводимой программы что будет оператор:
62I CLOSE.
Приложение
Некоторые свединия из векторной алгебры
Величины, требующие для своего задания не только указания числового значения, но и направления в пространстве, называются векторными величинами или векторами [6] .
Для наглядного изображения
векторов служат геометрические векторы-
прямолинейные отрезки, имеющие
определенную длину и направление и
обозначаемые буквой с чертой /например,
/.
Длина вектора
называется модулем /скаляром, абсолютной
величиной/ и обозначается как
или a.
Вектор
,
который имеет длину, равную единице,
называется единичным вектором или
ортом, причем
.
Пространственная система
координат вполне определяется выбором
начала координат и ортов
трех взаимно перпендикулярных осей
координат.
Система координат называется
правой, если из конца вектора
кратчайший путь для совмещения вектора
с вектором
наблюдается как
поворот
вектора
против направления движения часовой
стрелки.
Любой вектор
может быть разложен
по трем некомпланарным /не лежащим
в одной плоскости/ векторам
,
причем
.
Коэффициенты ах,
ay,
az
этого разложения
называются координатами вектора
.
Если даны два вектора
и
.
то суммой /разностью/ этих векторов
называется
.
Скалярным произведением
двух векторов
и
называется произведение
длин этих векторов на косинус угла между
ними:
.
Векторным произведением
двух векторов
и
называется вектор
обладающий следующими свойствами:
1) длина вектора
равна площади
параллелограмма, построенного на
векторах
и
,
то есть
,
2) вектор перпендикулярен векторам и ,
3) вектора , , - составляют правую тройку векторов.
Векторное произведение в
координатной форме представляется в
следующем виде:
