Порядок выполнения работы
1. Получить у старосты группы или у преподавателя шифр задания /указания даны в разделе "варианты заданий"/.
2. Изучить теоретический материал /1 час,/.
3. Выбрать систему координат и изобразить точки излома контура для всех заданных сечений /0.5 часа/.
4. Выбрать нумерацию точек излома контура и соединить их отрезками прямых /0.5 часа/.
5. С использованием программы для ПЭВМ вычислить геометрические характеристики:
- односвязного неповрежденного поперечного сечения /0.2 час./,
- поврежденного поперечного сечения на начальный момент времени его эксплуатации /0.3 час./,
- поперечного сечения при различных сроках его эксплуатации в агрессивных средах /0.5 час/.
6. С использованием программы для ПЭВМ вычислить геометрические характеристики многосвязного поперечного сечения в соответствии с заданиями, приведенными в пункте 5. /1.5 часа/.
7. Произвести анализ влияния дефектов и коррозии на величины геометрических характеристик плоских сечений и долговечность конструкции /I час/.
На выполнение данной лабораторной работы отводится 4 часа лабораторных занятий и 1.5 часа из времени, отведенного на самостоятельную работу студентов.
Содержание и оформление отчета о работе
Отчет о работе должен содержать:
- постановку задачи,
- шифр задания,
- результаты расчетов на ПЭВМ односвязного поперечного сечения: а/ без повреждений,
б/ с повреждениями, на начало эксплуатации,
в/ при различных сроках эксплуатации в агрессивных средах,
- результаты расчетов на ПЭВМ многосвязного сечения:
а/ без повреждений,
б/ с повреждениями на начало его эксплуатации,
в/ на различные сроки эксплуатации в агрессивных средах,
- выводы о влиянии дефектов и коррозии на величины геометрических характеристик и долговечность конструкции.
Все численные выкладки и результаты должны сопровождаться рисунками, выполненными с использованием чертежных принадлежностей.
Контрольные вопросы
1. Как можно аппроксимировать контур поврежденного поперечного сечения?
2. В какой последовательности нумеруется точки излома контура?
3. Каким образом первоначально выбирается декартова система координат?
4. Что такое модуль вектора?
5. Какая 'система координат называется правой?
6. Что называется векторным произведением двух векторов?
7. Что называется скалярным произведением двух векторов?
8. Как записывается векторное произведение в координатной форме?
9. Каков геометрический смысл модуля векторного произведения?
10. Как выражаются через радиусы-векторы точек излома контура:
- площадь поперечного сечения,
- координаты центра тяжести,
- осевые и центробежный моменты инерции?
11. По каким формулам определяются величины главных центральных моментов инерции?
12. Как нумеруются точки излома контура сечения, имеющего отверстия?
13. В чем преимущества методики вычисления геометрических характеристик плоских сечений, основанной на применении векторного анализа, по сравнению с традиционными методиками?
14. Какие величины имеют скорости слабой, средней и сальной коррозии?
15. Приведите примеры скоростей атмосферной коррозии?
16. В связи с чем на различных участках прокатных профилей скорости коррозии различны?
ВАРИАНТЫ ЗАДАНИЙ
ЧИСЛЕННЫЕ РАЗМЕРЫ СХЕМЫ
/назначаются по первой цифре шифра/
РАСЧЕТНЫЕ СХЕМЫ

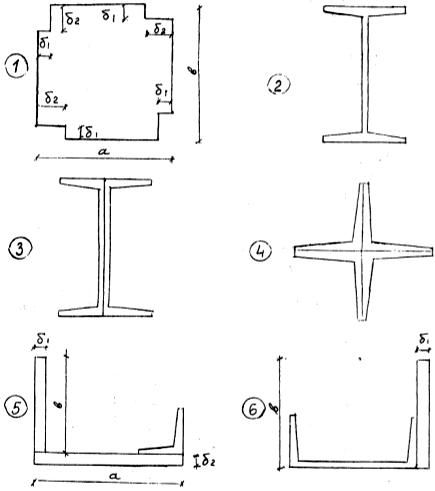

ОДНОСВЯЗШЕ ПОПЕРЕЧНЫЕ СЕЧЕНИЯ
Номер схемы определяется по последней цифре шифра
РАСЧЕТНЫЕ СХЕМЫ
МНОГОСВЯЗНЫЕ ПОПЕРЕЧНЫЕ СЕЧЕНИЯ
Номер схемы определяется по последней цифре шифра
ПРОГРАММА РАСЧЕТА ГЕОМЕТРИЧЕСКИХ ХАРАКТЕРИСТИК ПОПЕРЕЧНЫХ СЕЧЕНИЙ С УЧЕТОМ ДВИЖЕНИЯ ФРОНТА ПОВРЕЖДЕНИЯ
Предполагается, что при числе точек излома контура поперечного сечения, равном четырем /m=5/, вычисления по приводимым в данных методических указаниях форму .там должны производиться с помощью калькулятора. Однако при использовании калькулятора не исключается возможность появления не только погрешностей, но и грубых ошибок в вычислениях, которые сделают результаты качественно неверными. Кроме того, уже при т=5 весьма большое время тратится на ручной счет, а при больших значениях т, использование ПЭВМ просто необходимо.
В связи с этим величины геометрических характеристик плоских сечений вычисляются с помощью программы, составленной для ПЭВМ ГВМ РК 386 на языке Quick BASIC 4.5. При использовании данной программы необходимо помнить, что точки излома контура нумеруются против движения часовой стрелки.
В программе приняты следующие обозначения:
М- число, на единицу превышающее число точек излома контура, U(I), V(I) (I=1,2,…,M) - декартовы координаты точек излома контура, соответствующие X и Y /СМ/,
G(I), (I=1,2,... ,М) -угол, составляемый вектором X с вектором скорости распространения повреждения, 0≤G(I)≤360,
H - время в годах, прошедшее с момента начала процесса разрушения ,
W(I), (I=1,2,...,М) - скорости распространения повреждений /СМ/год/,
F1 - величина площади-сечения /СM2 /,
Х1 - координата центра тяжести сечения /СМ /,
Y1- координата центра тяжести сечения /СМ /,
J1(1)=JX1- величина осевого момента инерции /СМ4/,
J1(2)=JY1- величина осевого момента инерции /СМ4/,
J1(3)=JX1Y1- величина центробежного момента инерции /СМ4/,
E1=JU - величина первого из экстремальных моментов инерции/СМ4/,
E2=JV - величина второго из экстремальных моментов инерции /СМ4/,
E3=αº - угол наклона главных центральных осей к осям X, Y /градусы/,
SW- указатель. При задании величины SW< 0 величинам W(I), G(I), (I=1,2,…,M) присваиваются нулевые значения, то есть не учитывается воздействие агрессивной среды. Если же SW>0, то величины W(I), G(I), (I=1,2,…,M) вводятся с клавиатуры,
WS- указатель. При задании величины WS<0 программа прекращает определение характеристик сечения и выходит на ввод координат точек излома контура нового поперечного сечения. Если же WS>0, то программа запрашивает величину времени с начата процесса разрушения уже введенного сечения.
Для работы с программой необходимо подготовить и ввести с клавиатуры следующие исходные данные:
I. М - число, на единицу превышающее число точек излома контура,
2,3. U(I), V(I) (I=1,2.....М) - декартовы координаты точек излома контура /СМ /,
4. SW величину указателя, описания которого приведены в первых пяти строках данной страницы методических указаний.
5,6. Только при SW>0 вводятся W(I), G(I), (I =1,2,... ,М) - скорости /СМ/год / и углы /градусы/ распространения повреждений.
7. H- время с начала процесса разрушения /годы/.
8. Только после печати результатов для конкретного поперечного сечения для определенного времени H вводится величина указателя WS определяющего дальнейший ход работы программы. Описания указателя WS приведены в строках 6 - 10 данной страницы методических указаний.
На приводимой ниже схеме алгоритма цифрами обозначены:
2 - ввод величины М .
5- ввод величин U(I), V(I) в цикле по I,
6 - ввод величины указателя SW,
8 - ввод величин W(I), G(I) в цикле по I,
10 - печать величин I, U(I), V(I), W(I), G(I) в цикле по I,
11 - ввод величины Н,
14 - вычисление величин F1, X1, Y1 в цикле по I,
I7 - вычисление величин J1(1), J1(2), J1(3) в цикле по I,
19 - вычисление величин E1, E2, E3,
21 - ввод величины WS.
СХЕМА АЛГОРИТМА
Исходные данные для ввода в ПЗВМ ГВМ РК 386 оформляются в виде бланка задания, вид которого приведен ниже. При описании примера 3 упоминалось, что соответствующая ему распечатка приведена в качестве контрольного примера. В связи с этим бланк задания также соответствует сечению примера 3, изображенного на рис. 6, с выбранными ранее величинами Xk, Yk, Wk, Gk и распределением скоростей коррозии, приведенным на рис. 6.
В качестве моментов времени вычисления геометрических характеристик в примере 3 брались Н = 0, I год, 6 лет, эти же величины взяты для бланка задания и контрольного примера.
