Контрольный контур
РАСЧЕТ ТОНКОСТЕННОГО СТЕРЖНЯ ВВОДИМАЯ ИНФОРМАЦИЯ
Контрольные вопросы
Как записывается уравнение равновесия стержня при стесненном кручении?
Как записывается решении дифференциального уравнения равновесия стержня при кручении по методу начальных параметров?
Из каких условий при кручении по методу начальных параметров?
Из каких компонентов складываются суммарных нормальные напряжения в тонкостенном стержне открытого профиля?
Какие слагаемые входят в формулу для касательных напряжений?
В каких сечениях стержня вклад бимоментных составляющих напряжений является наибольшим?
СХЕМЫ ЗАДАНИЯ

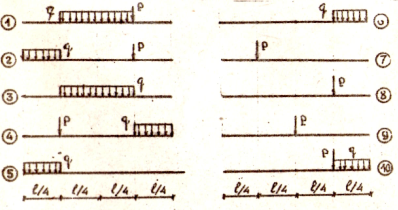

Схемы нагрузок

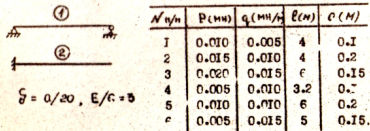

Схемы стержней Числовые данные
ЛИТЕРАТУРА
Основная
1. Власов В.З., Тонкостенные упругие стержни. М.: Наука. 1999. 568 с.
2. Дарков А.В., Шпиро Г.С. Сопротивление материалов. М.: Высшая школа, 1969. 734 с.
3. Сопротивление материалов /Под редакцией А.Ф.Смирнова. М.: Высшая школа, 1975. 480 с.
4. Кузнецов О.Р., Кривошеин И.В. Расчет тонкостенного стержня открытого профиля с использованием ЭВМ: Метод, указ. Саратов, 1982. 32 с. /Сарат. политехн, ин-т.
5. Кузнецов О.Р., Кривошеин И.В. Расчет тонкостенного стержня, Вычисление секториальных характеристик: Метод, указ, Саратов, 1992, 32 с. /Сарат. политехн. ин-т.
РАСЧЕТ ТОНКОСТЕННОГО СТЕРЖНЯ
Расчеты на прочность и жесткость
Методические указания
к выполнению исследовательской
расчетно-проектировочной работы
по курсу"Сопротивление материалов
с основами теории упругости и пластичности"
Составили: КРИВОШЕИН Игорь Васильевич,
КУЗНЕЦОВ Олег Рафаэльевич
Рецензент В.П.Гуляев
Редактор Р. А. Козина
Корректор Л.Н.Солдаткина
Подписано в печать 09.01.90 Формат 60×84 1-16
Буи. оберт. Усл.-печ. л. 1,62(1,75) Уч.-изд. л. 1,9
Тираж 300 экз. Заказ 46 Бесплатно
Саратовский политехнический институт
410016 Г. Саратов, ул. Политехническая. 77
Ротапринт СПИ 410010. г. Саратов, ул. Политехническая, 77
Министерство высшего и среднего специального
образования РСФСР
Саратовский ордена Трудовою Красного Знамени
политехнический институт
РАСЧЕТ ПЛАСТИН
МЕТОДОМ БУБНОВА-ГАЛЕРКИНА
Методические указания
к выполнению исследовательская
расчетно-проектировочной работы
по курсу "Сопротивление материалов
с основами теории упругости и пластичности"
для студентов специальностей 2910,2911,2903
Одобрена
редакционно-издательским советом
Саратовского политехнического института
Саратов 1990
Тонкостенные элементы типа прямоугольных пластин широко применяется в современных инженерных конструкциях различного назначении. К таким конструкциям в строительстве относятся покрытия и перекрытия промышленных и гражданских зданий и сооружений, элементы конструкций мостов различного назначения, конструкции дорожных покрытий. В связи с этим каждый инженер-строитель должен владеть методиками и способами расчета пластин. При этом следует учесть, что при реальном проектировании условий закрепления и загружения пластин весьма разнообразны. Пластины испытывают различные статические и динамические силовые воздействия, а также воздействия осадок основания и температуры. Материал пластин также может обладать весьма разнообразными свойствами.
В связи с этим расчет пластин осуществляется на основе теория, использующей аппарат дифференциального и интегрального исчисления, а получение численных результатов основано на использовании ЭВМ.
В методических указаниях рассматриваются вопросы расчета на прочность и жесткость тонких упругих пластин на прямоугольном плане. Углубленно рассмотрены аспекты применения ЭВМ для получения численных результатов.
При изучении данного раздела курса "Сопротивление материалов с основами теории упругости и пластичности" используются некоторые разделы курсов "Высшая математика", "Вычислительное техника и программирование". "Численные метода решения задач строительства на ЭБМ".
Знания, полученные студентами при изучении методики расчета прямоугольных пластин методом Бубнова - Галеркина, могут быть использованы ими в курсовом и дипломном проектировании строительных конструкций.
