Пример 3
Определить геометрические характеристики для профиля, изображенного на рис.6, являющегося идеализацией двутаврового поперечного сечения. На рис. 6 приведены эпюры относительного распределения скоростей движения фронтов повреждения. Снизу вверх фронты движутся с относительной скоростью 0.2, наверху вниз- 0.43, внизу вниз - 0.45, а вправо и влево на стенке со скоростями от 0.07 вверху до 0.30 внизу.
Берем следуюшие координаты точек излома контура, рис. 6:
X1= 0.305 СМ, Y1= 16.45 СМ, Х2= 7.75 СМ, Y2= 16.45 СМ, X3= 7.75 СМ, Y3= 17.30 СМ, X4= -7.75 СМ, Y4= 17.30 СМ, Х5= -7.75 СМ, Y5= 16.45 СМ, X6= -0.305 СМ, Y6= 16.45 СМ, X7= -0.305 СМ, Y7= -16.45 СМ, Х8= -7.75 СМ, Y8= -16.45 СМ, X9= -7.75 СМ, Y9= -17.30 СМ, X10= 7.75 СМ, Y10= -17.30 СМ, X11= 7.75 СМ, Y11= -16.45 СМ, X12= 0.305 СМ, Y12= -16.45 СМ, X13= 0.305 СМ, Y13= 16.45 СМ.
Для угловых точек 1,6,7,12 по теореме Пифагора находим модули векторов скоростей движения фронтов повреждения и углы, составляемые этими векторами с осью ОХ. Для этого принимаем скорость коррозии равной 0.5 ММ/год, тогда получаем:
W1=0.0106 CM/год, α1=109.3º,
W6=0.0106 CM/год, α6=70.7º,
W7=0.02706 CM/год, α7=303.7º,
W12=0.02706 CM/год, α12=236.3º.
Рис.6
В табл.3 приведены результаты вычисления геометрических характеристик сечения, приведенного на рис.6, для моментов времени, равных Н1=0, Н=1 год, Н= 6 лет.
Таблица 3
Как можно установить из анализа результатов табл. 3, уже через 6 лет эксплуатации сечения, находящегося в агрессивной среде на границе средней и сильной коррозии, геометрические характеристики поперечного сечения существенно уменьшаются. Если известны минимальные допустимые величины данных характеристик, то с использованием предлагаемого алгоритма можно установить точно продолжительность эксплуатации конкретного элемента конструкции.
Распечатка решения, соответствующая примеру 3, приведена ниже в качестве контрольного примера для программы на ПЭВМ.
Пример 4

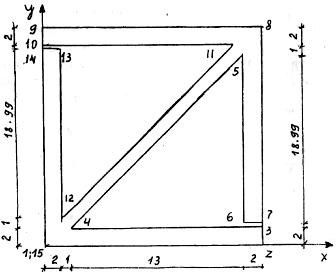

Определить геометрические характеристики для многосвязного профиля, изображенного на рис.7.
Рис.7
Для создания единого контура сечения, соединяем разрезами каждый из внутренних контуров с наружным. Отметим, что ширина данных разрезов может быть весьма малой, так как стандартная точность вычислений на ПЭВМ ГВМ РК 386 позволяет вводить в рассмотрение разности весьма близких чисел. В связи с этим можно, например, принять Y7-Y3=0.0001 СМ, но взята величина 0.01 СМ, так как при меньшей величине разностей точность вычислений практически не возрастает, а вот исходную числовую информацию вводить становится значительно труднее.
Ниже приводится распечатка решения на ПЭВМ, соответствующая примеру 4, рис. 7.
Подчеркнем, что для сечения, имеющего ось симметрии, выгодно располагать ось исходной системы координат го данной оси. Для сечения с двумя осями симметрии оси координат следует совмещать с осями симметрии- исходная информация при этом вводится быстрее и можно .лучше контролировать ее ввод.
Отметим также, что на основе использования приводимой ниже программы для ПЭВМ можно решать задачи вариантного проектирования или рационального проектирования сечения, состоящего из заданных элементов. Например, для сечения, состоящего из листа и швеллера, возможно решить задачу о рациональном распределении
Время с геометрией
Количество точек М= 15
Номера и координаты точек
I= 1 U(1)= 0 V(1)= 0 W(1)= 0 G(1)= 0
I= 2 U(1)= 24 V(1)= 0 W(1)= 0 G(1)= 0
I= 3 U(1)= 24 V(1)= 2 W(1)= 0 G(1)= 0
I= 4 U(1)= 3 V(1)= 2 W(1)= 0 G(1)= 0
I= 5 U(1)= 22 V(1)= 21 W(1)= 0 G(1)= 0
I= 6 U(1)= 22 V(1)= 2.01 W(1)= 0 G(1)= 0
I= 7 U(1)= 24 V(1)= 2.01 W(1)= 0 G(1)= 0
I= 8 U(1)= 24 V(1)= 24 W(1)= 0 G(1)= 0
I= 9 U(1)= 0 V(1)= 24 W(1)= 0 G(1)= 0
I= 10 U(1)= 0 V(1)= 22 W(1)= 0 G(1)= 0
I= 11 U(1)= 21 V(1)= 22 W(1)= 0 G(1)= 0
I= 12 U(1)= 2 V(1)= 3 W(1)= 0 G(1)= 0
I= 13 U(1)= 2 V(1)= 21.99 W(1)= 0 G(1)= 0
I= 14 U(1)= 0 V(1)= 21.99 W(1)= 0 G(1)= 0
I= 15 U(1)= 0 V(1)= 0 W(1)= 0 G(1)= 0
H= 0
площадь и координаты центра тяжести
F1= 214.96 X1= 12 Y1= 12
моменты инерции
J1(1)= 15550.5 J1(2)= 15549.65 J1(3)= 1023.471
экстремальные моменты инерции
E1= 16573.55 Е2= 14526.61
угол наклона Е3= -44.98798 градусов
площади между составляющими сечение элементами или задачу о рациональном взаимном расположении элементарных профилей с заданными габаритами.
Кроме того,, возможно решить задачу долговечности конкретного профиля, в заданной агрессивной среде и в случае неэффективности рассматриваемого сечения для среды подобрать такой тип поперечного сечения, для которого влияние коррозии будет наименьшим.
