- •Г. И. Сидоренко
- •5Уботехническое материаловедение
- •Предисловие
- •Введение
- •Свойства материалов
- •Технологические Свойства
- •Биологические свойства
- •Основные материалы металлы, применяемые в ортопедической стоматологии
- •Благородные металлы Золото
- •Металлы платиновой группы
- •Серебро
- •Неблагородные металлы—cм, с. 144.
- •Изменение структуры и свойств стали в зависимости от способа ее плавления
- •Хромоникелевая нержавеющая сталь
- •Характеристика элементов сплава
- •Хромокобальтовая сталь
- •Паяльные материалы
- •Изготовление мостовидных протезов, не содержащих припоя
- •Материалы, применяемые для изготовления базисов протезов
- •Целлулоид
- •Пластмассы
- •Акриловые пластмассы
- •Эластичные пластмассы
- •Материалы, применяемые для изготовления искусственных зубов
- •Фарфоровые стоматологические массы
- •Ситаллы
- •Искусственные зубы
- •Фарфоровые зубы
- •Пластмассовые зубы
- •Металлические зубы
- •Вспомогательные материалы
- •Слепочные материалы
- •Твердые слепочн.Ые материалы
- •Кристаллизующиеся слепочные материалы
- •Цинкоксидэвгенольные слепочные материалы
- •Термопластические слепочные массы
- •Эластичные слепочные материалы
- •Альгинатные слепочные массы
- •Тиоколовые слепочные массы
- •Силиконовые слепочные массы
- •Моделировочные материалы
- •Синтетические воски
- •Вспомогательные металлы и их сплавы
- •V легкоплавкие сплавы
- •Формовочные материалы
- •Материалы, применяемые для изготовления огнеупорных моделей
- •Разделительные и покровные материалы
- •Абразивные материалы и инструменты материалы
- •Естественные абразивные материалы
- •Фиксирующие материалы
- •Оглавление
Паяльные материалы
Припои Паяние—это соединение металлических деталей или частей изделия при помощи
другого металла или сплава, находящегося в расплавленном состоянии. Металлы или сплавы металлов, применяемые для соединения металлических частей, называются припоями.
Различают два вида паяния —твердое и мягкое. При мягком паянии расплаву подвергается только припой, при помощи которого соединяют металлические части изделия, не подвергшиеся специальному нагреву. Вследствие этого осуществляется лишь поверхностная диффузия расплавленного припоя в холодную поверхность спаиваемых деталей. Обычно для мягкой пайки применяют сплавы, имеющие низкую температуру плавления (до 230 °С). Мягкое паяние не обеспечивает достаточно прочного соединения деталей и поэтому имеет ограниченное применение.
Примером мягкой пайки в стоматологической практике является точечная пайка частей мостовидного протеза для временного удержания их в определенном положении в период подготовки к твердой пайке. При этом между деталями мостовидного протеза, находящегося в определенном положении, помещают небольшое количество олова или его сплава. Олово расплавляют электрической дугой. Расплавленное олово весьма поверхностно диффундирует в металл спаиваемых деталей и фиксирует их в заданном положении до осуществления твердой пайки.
Точечную мягкую пайку не следует путать с электросваркой, при которой стенки спаиваемых деталей расплавляются посредством электродов и электрического тока. По месту прилегания деталей образуется шов, прочно соединяющий детали между собой. Структура сварного шва резко отличается от структуры спая и поэтому метод электросварки в стоматологической практике не применяется.
При твердом паянии припой нагревают до полного расплавле-ния, а спаиваемые детали нагревают до температуры плавления применяемого припоя. В результате происходит глубокая взаимная диффузия сплавов и прочное соединение металлических частей. Прочность соединения зависит от характера припоя, степени нагрева спаиваемых частей, глубины диффузии в толщу припоя, условий пайки, поверхностного натяжения припоя, его прочности, толщины слоя и др.
От характера припоя и спаиваемых деталей зависит структура получаемого в результате пайки шва (рис. 5). Различают три вида структуры шва: механическую смесь, твердый раствор и химическое соединение. Лучшим из них является твердый раствор. Он получается при химическом или физическом сродстве составов спаивае-
59

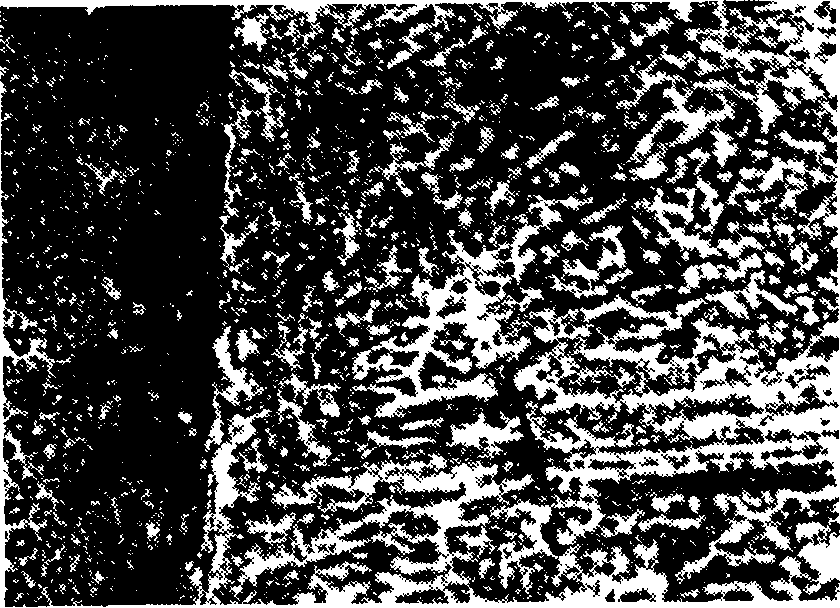

Рис. 5. Структура шва паяного протеза.
мых детален и припоя. Поэтому для соедине ния методом пайки ме таллических деталей необходимо знать сос тав сплавов, из кото рых изготовлены эти детали, и соответствен но этому составу под бирать необходимый припой, который при соединении со сплавом деталей образует твер дый раствор. Идеаль ный шов может полу читься лишь при пая нии, тем же сплавом, из
которого состоят спаиваемые детали. Однако на практике это невозможно, так как для обеспечения взаимной диффузии припой следует подогревать до полного расплавления, а при такой температуре расплавляются и теряют необходимую форму спаиваемые детали.
Следовательно состав припоя должен отличаться от состава спаиваемых металлов и иметь температуру плавления ниже температуры плавления спаиваемых деталей, но иметь максимальное сродство.
Для понижения температуры плавления припоя в состав его вводят элементы, имеющие низкую температуру плавления, т. е. проводят присадку металлов. Припой также должен иметь непродолжительный период скрытой теплоты плавления, иначе это приведет к тому, что к моменту спая еще не вся масса припоя расплавится, или наоборот, перегреется и произойдет выгорание некоторых его компонентов, образуя пористый шов.
Припои, имеющие большое поверхностное натяжение, плохо растекаются по поверхности спаиваемых деталей и особенно плохо проникают в узкие щели между деталями, что ухудшает структуру шва и его прочность.
При выборе припоя в стоматологической практике необходимо руководствоваться следующими основными положениями.
1. Физико-механические свойства припоя (цвет, прочность и др.) должны быть близкими к физико-механическим свойствам спаиваемых металлов.
2. Припой не должен обладать токсическими свойствами и разрушаться в полости рта.
3. Температура плавления припоя должна быть ниже темпера-
60
Та бли |
ц а 2. Состав припоя для пайки частей из золото |
платиновых сплавов |
|
Состав. % |
Температура плавления, |
Проба |
Золото | Серебро Медь Кадмий Латунь |
"С |
583 750 |
58,3 16 16 5,5 4.2 75 5 13 5 2 |
722-740 791-810 |
туры плавления спаиваемых металлов на 50... ГОО°С и иметь короткий период скрытой теплоты плавления.
4. Припой должен обладать хорошими антикоррозийными свойствами.
5. Припой должен обладать высокой прочностью, текучестью, хорошо смачиваться и т. д.
В качестве припоя для соединения зубных протезов, изготовленных из сплавов, содержащих золото, можно использовать сплавы золота более низкой пробы с добавлением в их состав некоторого количества кадмия и латуни. При этом проба припоя после пайки несколько меняется.
Рекомендуемые составы припоев для пайки частей из золото-.платиновых сплавов приведены в табл. 2.
В. Н. Копейкин приводит состав припоев, содержащих некоторое количество цинка для пайки сплавов золота.
Перечисленные припои применяют в стоматологической практике, однако в нашей стране в состав припоев для золота цинк не вводят, так как он способствует окислению, понижает прочность.
Способы соединения стальных деталей при изготовлении зубных протезов, челюстно-лицевых и ортодонтических аппаратов наиболее полно разработаны Д. Н.'Цитриным. Им предложен специальный припой, состоящий из следующих компонентов: серебра, меди, цинка, марганца, никеля, кадмия, магния и бериллия. Припой имеет серебристый цвет (несколько светлее стали). Температура плавления 913 °С, твердость по Бринеллю 115 кг/см2, прочность на растяжение 60 кг/см2. Обладает хорошей текучестью и антикоррозийными свойствами. Нагрев припоя необходимо проводить быстро, после расплавления источник тепла удаляют, так
Таблица 3. Состав припоя для пайки частей из сплавов, содержащих золото
^ •^• |
|
Состав, % |
|
|
|
^ Золото А- |
Серебро |
Медь |
Цинк |
Кадмий |
Температура плавления, °С |
I 87-5 У 83.3 Г 75 |
3 4 6.2 |
4.5 5 10.4 |
0.9 1.4 1,5 |
4.1 6,3 6,9 |
900—970 830-850 790—810 |
61
Таблица 4. Состав серебряного и серебряно-кадмиевых припоев
|
|
|
С |
остав. "/ |
/0 |
|
|
|
Вид припоя |
о & о ш а ш и |
А ^ Ш |
и 5 |
«: 5 5 5 |
я °'я 1ё |
Л 1 5 |
С: & 5 ^ |
Температура плавления, °С |
Серебряный Серебряно-кадмиевые |
63 45 37 |
27 25 38 |
10 15 15 |
15 0,5 |
5,2 |
4 |
0,3 |
700—730 620—660 800—850 |
как при длительном нагреве происходит выгорание некоторых его компонентов и повышается пористость структуры шва. Выпускается припой в виде небольших изогнутых пластин, напоминающих полукольца, или в виде проволоки.
М. М. Гернер предложил и другие рецепты серебряного и серебряно-кадмиевых припоев для пайки частей, изготовленных из хромоникелевой стали.
Наиболее прочный шов образуется при наличии минимального слоя припоя между спаиваемыми поверхностями стальных деталей. В полости рта места спая покрываются пассивирующей защитной пленкой, которая повышает химическую стойкость припоя.
Главными недостатками припоев являются низкая их устойчивость к коррозийным разрушениям в полости рта, различие в электропотенциальном отношении со спаиваемыми металлами, а также изменение структуры спаиваемого металла в процессе пайки.
Это обусловливает ряд положений, имеющих отрицательный характер.
1. В полости рта людей, пользующихся паяными протезами из хромоникелевой стали, происходит образование окислов металлов. В зависимости от характера слюны, состава других металлических изделий, имеющихся в полости рта (протезы, пломбы, вкладки), а также особенностей организма образование окислов может носить более или менее выраженный характер.
Почернение мест пайки или наличие резко очерченных пятен на поверхности стальных протезов свидетельствует о наличии указанных окислов. При этом в полости рта людей, пользующихся такими протезами, отмечено количественное увеличение микроэлементов в слюне и образование солей тяжелых металлов, что отрицательно влияет на секреторную функцию желудка. Механизм влияния на организм окислов металлов при электролитической диссоциации в полости рта изучен еще недостаточно, однако нефизио-логичность их вполне очевидна и несовместима с принципами профилактической медицины.
2. В полости рта лиц, пользующихся паяными протезами, воз-
62
никает патологическое состояние, получившее название явлений гальванизма. Явления гальванизма связаны с разностью потенциалов, которая может возникать как при наличии разнородных металлов или сплавов, так и вследствие неоднородности структуры одного сплава.
При наличии паяных мостовидных протезов могут возникать оба фактора, обусловливающие разность потенциалов. Эти протезы состоят из разных сплавов—хромоникелевой стали и припоя, а в процессе их изготовления структура каждого из этих сплавов приобретает неоднородный характер.
При проведении металлографического исследования паяных мостовидных протезов из хромоникелевой стали выявлено, что даже при тщательном соблюдении технологии по всей линии контакта имеется много непропаянных участков. В разделяющем их слое припоя встречаются микропоры. Уменьшение толщины слоя припоя хотя и обеспечивает более прочное соединение спаяных частей, но не улучшает структуры сплава у места их соединения, а количество микропор в слое припоя в этом случае даже увеличивается. Как в коронке, так и в промежуточной части наблюдается двухфазная структура стали. Встречаются участки металла с выпадением карбидов хрома по границам зерен металла.
Улучшить структуру сплава путем термической обработки (рекристаллизацией) нельзя, так как для этого протез необходимо нагреть до температуры 1000... 1100°С, а это приведет к деформации и разъединению его частей.
В результате явлений электролитической диссоциации, пористости и непропаенных участков создается недостаточная их прочность. Это приводит к укорочению сроков пользования такими протезами вследствие отрыва промежуточной части от коронок.
Учитывая вышеизложенное, при изготовлении протезов необходимо соблюдать следующие правила:
а) изготовлять металлические конструкции мостовидных протезов лишь тогда, когда в полости рта нет изделий (протезов, пломб и др.), изготовленных из других металлов или сплавов;
б) активнее разрабатывать и внедрять в стоматологическую практику сплавы, не обусловливающие высокой разности потенциалов в полости рта;
в) припой, применяемый для соединения звеньев мостовидных протезов из хромоникелевой нержавеющей стали, приводящий к неоднородности структуры сплава и электролитической активности протезов, а также недостаточно прочному соединению его звеньев, должен быть исключен из практики зубного протезирования;
г) активнее разрабатывать и внедрять в стоматологическую практику методы беспаечного изготовления протезов из хромони-келевых сплавов.
63
Флюсы
окисной пленки. Возможно также образование окислов некоторых металлов, входящих в состав припоя. Эти факторы способствуют образованию пористости и резко понижают взаимную диффузию сплавов и прочность пайки. Образованию окисной пленки во время пайки способствует загрязнение спаиваемых поверхностей различными веществами, особенно жиром. В связи с этим перед пайкой контактные поверхности деталей освобождают от уже имеющейся окисной пленки и других загрязнений, а также применяют специальные вещества—флюсы, способные растворить и предохранить образование окисной пленки во время пайки.
К флюсам предъявляют следующие требования: 1. Температура плавления флюса должна быть ниже температуры плавления припоя; 2. Флюсы должны растворять окисную пленку и предотвращать ее образование во время пайки; З.Флюсы должны хорошо растекаться на контактных поверхностях в горячем состоянии;
4. Флюсы должны легко удаляться с поверхности шва после пайки.
В качестве флюсов в зубопротезной технике в основном применяют буру и борную кислоту, иногда канифоль для пайки оловом.
Бура (М'а2В407-10Н20)—бесцветные кристаллы, растворимые в воде и глицерине. При нагревании до температуры 400 °С полностью теряет воду, а при температуре 700 ... 740 °С плавится и становится стекловидной прозрачной массой, которая хорошо растекается и покрывает тонкой пленкой спаивающиеся поверхности. Способы нанесения буры на место пайки могут быть различными: в виде раствора, порошка или вместе с подогретым припоем. Обязательным является нанесение буры на еще не сильно нагретые поверхности, так как в этом состоянии на спаиваемых поверхностях еще не успела образоваться окисная пленка. Это особенно важно при пайке стальных деталей, ибо окисную пленку на поверхности стали бура не растворяет, а только препятствует образованию новой.
Медленный подогрев буры способствует медленной ее дегидратации без образования пузырей. Резкий же нагрев буры вызывает образование пузырей, которые смещают припой с места пайки. Резкий перегрев буры способствует образованию твердых крупинок на месте шва, которые затем трудно от него отделяются.
Применение буры в качестве флюса имеет еще и то отрицательное значение, что при нагревании она вначале вздувается, а затем плавится, образуя стекловидную массу. На участках вздутия иногда образуются окалины, которые препятствуют прочному соединению металлов.
Удалить стекловидную массу после плавления буры с поверх-
64
ности протеза можно при помощи кислот. Однако кислоты отрицательно влияют на поверхность металла, из которого изготовлен протез.
Для устранения отмеченных недостатков К. X. Красильщиков предложил флюс следующего состава: 35 % борного ангидрида, 42 % фтористого калия, 23 % борофтористоводородного калия. Этот флюс можно использовать при пайке как золотоплатиновых, так и хромоникелевых сплавов. В качестве отбела при этом флюсе используют 5 % лимонную кислоту (кипятят 2—3 мин), которая не оказывает отрицательного влияния на металл.
Борная кислота (НдВОз) — бесцветные чешуйкообразные кристаллы, растворимые в спирте и горячей воде. В природе встречается в виде минерала сасолина, из которого получают буру. Применяют в медицинской практике как антисептик. Антисептические свойства борной кислоты выражены слабо—задерживает рост микроорганизмов, однако имеет те преимущества, что не раздражает слизистой оболочки полости рта.
В зубопротезной технике борную кислоту используют как флюс. По сравнению с бурой она обладает меньшей способностью к растворению и предотвращению образования окисной пленки на поверхности металлов, а поэтому и применяется реже.
Более эффективно применение борной кислоты в комбинации с другими веществами (фтористым калием, каустической содой и др.), например, 50 % борной кислоты, 50 % фтористого кальция.
В качестве флюса можно применять смесь следующего состава:
35 % борной кислоты, 55 % порошкообразной буры, 20 % окиси кремния.
Этот флюс используют при паянии деталей из золотоплатиновых сплавов серебряным и серебряно-кадмиевыми припоями. Окись кремния в данном случае обеспечивает хорошую вязкость флюса.
