7. Планирование средств и способов определения места судна на переходе.
7.1. Общий порядок планирования обсерваций.
Планирование средств и способов определения места судна на переходе рекомендуется производить в следующей последовательности:
1) изучить обеспеченность всего района плавания средствами навигационного оборудования, ознакомиться с их характеристиками, выделить зоны действия;
2) установить и отметить на генеральных и путевых картах участки маршрута перехода, на которых предписывается обязательно определять место судна;
3) для этих участков и всех других частей маршрута наметить основные и дублирующие способы определения места судна, выбрать навигационные ориентиры;
4) выделить участки маршрута, на которых можно использовать одни и те же ориентиры и способы определения места;
5) на каждом выделенном участке оценить ожидаемую точность обсервованного места (как правило, для значений геометрических факторов, которым соответствует наименее точная обсервация на данном участке перехода);
6) сопоставляя требуемую и ожидаемую точность определения места и с учетом всех сопутствующих факторов произвести окончательный выбор навигационных ориентиров, основных и дублирующих способов обсерваций;
7) наметить интервалы времени между обсервациями на каждом выделенном участке;
8) нанести на карту или снести в таблицу информацию, связанную с планированием обсерваций на переходе.
7.2, Зрительные средства навигационного оборудования и плавучие предостерегательные знаки
Изучение зрительных средств навигационного оборудования - маяков, светящих знаков, огней в районе предстоящего плавания производится с использованием руководства "Огни" ("Огни и знаки") соответствущего района и навигационных морских карт - путевых, частных и планов.
К дальности видимости огней, указанных на карте, следует относиться как к информации предварительного характера, а окончательное суждение можно сделать только после уточнения по руководству "Огни" ("Огни и знаки"). Если в Общих замечаниях руководства не указано иное, в нем приводится номинальная дальность видимости огня, т.е. оптическая дальность при коэффициенте прозрачности атмосферы 0,74. В ночное время, независимо от географической дальности, следует использовать именно оптическую дальность, которая может быть как меньше, так и больше географической. В последнем случае отблеск огня виден из-за горизонта. Непосредственно огонь может наблюдаться при этом только на расстоянии, равном географической дальности видимости, чем и надлежит руководствоваться на практике по принципу "считать себя ближе к опасности".
В дневное время необходимо рассчитывать географическую дальность видимости ориентира с высоты глаза наблюдателя:
где е - высота глаза наблюдателя,
h - выбранная из руководства высота СНО), м.
Для расчета дальности видимости предмета можно использовать номограмму, приведенную в каждой книге руководства "Огни" ("Огни и знаки") и в приложении 6 к МТ-75.
На путевых картах рекомендуется отметить СНО, которые будут наблюдаться при плавании вдоль побережья и на подходе к берегу. Насчитав или выбрав из руководства дальность видимости огня (маяка), необходимо снять с вертикальной рамки карты полученное значение в морских милях и, приняв место СНО за центр, провести в сторону линии пути дугу окружности. Ограниченная этой окружностью дальность видимости будет предельной при стандартных метеорологических условиях; в случае пониженной видимости маяк (огонь, знак) откроется при заходе внутрь проведенной на карте дуги. Если оптическая (ночная) дальность видимости меньше географической, то следует провести обе дуги - для географической и оптической видимости, выделив их тем или иным способом (например, надписями "Днем" и "Ночью").
Дуги наносятся только для тех зрительных СНО, которые могут быть видны при плавании по намеченному маршруту или при возможном уклонении от него. Нет необходимости наносить дуги дальности видимости огней и знаков, обеспечивающих плавание на акваториях бухт, рейдов, гаваней.
Если в пределах видимости находится одновременно два или три маяка, дуги окружностей надо проводить линиями разного характера (сплошными, пунктирными, штрих-пунктирными) (рис.7.I). Дуги надо проводить карандашом или фломастером такого цвета, чтобы они не мешали чтению надписей и условных знаков на карте (желтый, оранжевый, голубой). Когда маяк не имеет кругового освещения и закрывается в определенных секторах, для большей наглядности следует эти секторы оттенить.

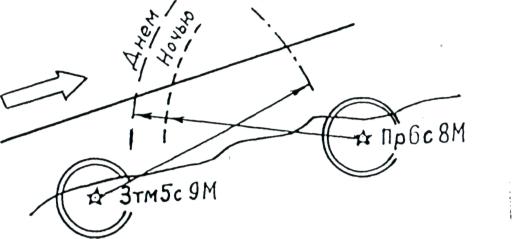

Рис.7.1
Плавучие предостерегательные знаки непосредственно ограждают навигационные опасности, обозначают положение морских каналов и фарватеров, подводных кабелей, мест якорных стоянок и т.п. Система МАМС ограждения опасностей плавучими предостерегательными знаками предусматривает деление Мирового океана на два региона: регион А и регион В, которые отличаются использованием красного и зеленого цветов окраски знаков, ограждающих стороны фарватеров и каналов. Границы регионов и перечень стран, принадлежащих к региону А или Б, приводятся в навигационных руководствах ("Огни" и др.); на путевых навигационных морских картах также указывается, к какому региону системы MAМC относятся перекрываемые ими районы. Изучая систему навигационного оборудования по руководству "Огни", необходимо обратить внимание на особенности использования системы плавучих предостерегательных знаков в водах того или иного государства (форма знаков, разновидности знаков специального назначения, направления, относительно которых определяются правая и левая стороны фарватера, наличие световых и радиолокационных отражателей и т.п.)
Необходимо помнить, что плавучие предостерегательные знаки предназначены для ориентировки относительно опасностей и не должны использоваться в качестве навигационных ориентиров для определения места судна.
