Описание экспериментальной установки

Экспериментальная установка состоит из электронного осциллографа (рис.4, 5, 6), звукового генератора (рис.7), вольтметра (рис.8).

Вольтметр измеряет напряжение сигнала частотой 50 Гц, подаваемого на осцил­лограф. Сигнал переменной частоты подается на осциллограф от звукового генератора.

Порядок выполнения работы

1. Соединить шнур питания осциллографа с источником переменного тока и тумблер «Сеть» поставить в положение «вкл.».

2. С помощью ручек управления передней панели осциллографа (рис.4) отрегулиро­вать яркость, фокусировку, смещение луча по вертикали и горизонтали. Изображе­ние на экране не должно быть слишком ярким, но и видимость его должна быть хо­рошей. Пятно считается сфокусированным, если оно маленькое и круглое. Изобра­жение перемещается в нужное положение ручками управления с надписью «вверх–вниз», «влево–вправо» (рис.4).

Усиление входного сигнала и управление горизонтальным и вертикальным от­клонениями осуществляется потенциометрами «усиление Y», «усиление X» соответст­венно (рис.4).

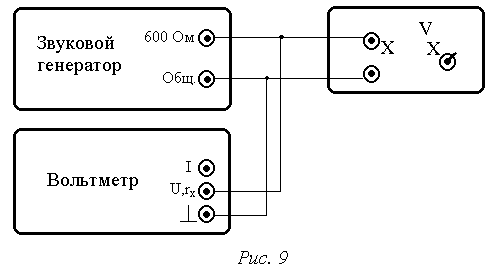

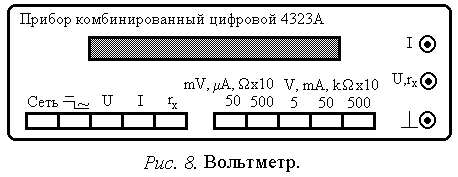

3. Для определения чувствительности ЭЛТ необходимо выключить генератор разверт­ки (рис.4) (все кнопки должны быть отжаты). Подать напряжение от клеммы выхода звукового генератора «600 Ом – общ.» на горизонтальные пластины «X» осцилло­графа (рис.5). При этом тумблер «усиление X» осциллографа (рис.5) перевести в верхнее положение. Регулятором частоты (РЧ) на звуковом генераторе поставить частоту 50 Гц (рис.7). Меняя длину световой полоски в горизонтальном направлении ручкой «усиление» (рис.7), измерить длину этой полоски на экране в мм. Напряже­ние сигнала, подаваемого на пластины П_х, измерить вольтметром. Для включения вольтметра нажать на кнопку «Сеть» (рис.8). Проверьте правильность собранной вами установки по схеме (рис.9).

Такие измерения провести для 3–4 различных усилений. Результаты измерений занести в таблицу:

Н апряжение u на пластинах Пх, В	Длина световой полоски l на экране, мм	Чувствительность
		, мм/В	, мм/В

Чувствительность осциллографа .

4. Для получения фигур Лиссажу выключить генератор развертки (кнопка «выкл.» на рис.4 должна быть отжата). Подать напряжение от «контрольного сигнала» (рис.6) на вход вертикального усилителя «вход-Y» (рис.4), а от звукового генератора (600 Ом – общ.) на вход горизонтального усилителя «X-» (рис.4). Получить устойчи­вую фигуру Лиссажу. Для этого вращением рукоятки «усиление» (рис.7) и «усиле­ние X» (рис. 4) добиться на экране результирующей кривой. Вращением регулятора частоты (РЧ) звукового генератора добиться появления устойчивых фигур для соот­ношения частот 1:1. Затем, меняя частоту звукового генератора в пределах от 20 до 200 Гц, найти устойчивые фигуры Лиссажу и установить их кратность по отношению к частоте контрольного сигнала (₁ = 50 Гц).

Зарисовать полученные фигуры Лиссажу, заполнив таблицу:

1, Гц	2, Гц	1: 2	Соответствующая фигура Лиссажу
