Расчет штабеля, обрабатываемого прикордонными кранами.

В данном курсовом проекте нет ограничений по нагрузке на причал, предполагаем, что последний расположен на твердом грунте с крепкой подушкой.

L_скл=0,9*(169,5+20)=170,55м

B_скл=R_max-R_min, где R_max, R_min – соответственно наибольший и наименьший вылет стрелы крана. (R_max=32м,R_min=8м)

B_скл=32-8=24м

Следует отметить, что H_шт>B₁/2*ctgφ_гр; 18>24/2*ctg45⁰; 18>12, (ctg45⁰=1) , значит штабель имеет форму клина, и высота его будет равна В/2=24/2=12м

Длина верхнего основания: L₂= L₁-2*H*ctg*φ_гр=170,55-2*12*1=146,55м

Объем штабеля: V=H/6(2* L₁+ L₂)*B=12/6*((2*170,55+146,55)*24)=23407,2м³

Е_скл^ф=V/УПО=23407,2/0,9=26008т

Имеет место недостаток емкости Е_недост=Е_скл^р-Е_скл^ф=55890-26008=29882т

Сравнивая расчетную емкость для одного причала (Е_скл^р =55890т ) с фактической емкостью фронтального склада (Е_скл^ф=26008т) получим:

Е_скл^р/Е_скл^ф=55890/26008=2,15 значит, на причале наряду с фронтальными машинами используются и тыловые.

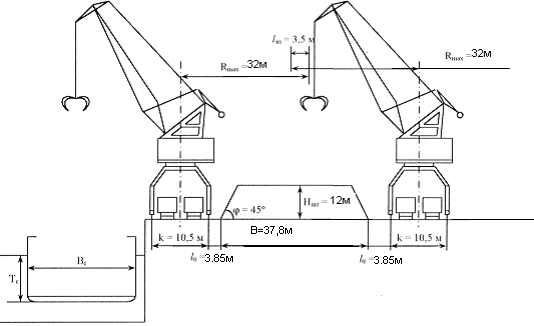

Расчет штабеля обрабатываемого кордонной и тыловой линией кранов.

L_скл=0,9*(169,5+20)=170,55м

B_скл=2* R_max-(k+2*l₀+l_зп), где k – колея портала крана (10,5м)

l₀ – расстояние от тылового рельса до кромки штабеля

(2,25м)

l_зп – запас длины, зона передачи между линиями

кранов (3,5м).

B_скл =2*32-(10,5+2*2,25+3,5)=45,5м

Отметим, что H_шт<B₁/2*ctgφ_гр ; 12<45,5/2*1;12<22.75, значит штабель имеет форму обелиска, его высота будет равна максимальной высоте складирования угля

Длина верхнего основания: L₂= L₁-2*H*ctg*φ_гр=170,55-2*12*1=146,55м

Ширина верхнего основания: В₂=В₁-2*Н*ctgφ_гр=45,5-2*12*1=21,5м

Объем штабеля:

V=H/6((2* L₁+ L₂)*B₁+(2* L₁+ L₂)*B₂)=

=12/6((2*170,55+146,55)*45,5+(2*170,55+146,55)*21,5)=65345,1м³

Е_скл^ф=V/УПО=65345,1/0,9=72605,67т

Для определения фактически требуемых размеров штабеля необходимо решить уравнение с одной неизвестной, это ширина штабеля (вместимость 55890т=50301м³; длина 170,55м; высота 12м)

V=H/6((2* L₁+ L₂)*B₁+(2* L₁+ L₂)*B₂)

50301=(12/6)*((2*170,55+146,55)*X+(2*170,55+146,55)*(X-24))

25150=487,55*X+487,55*X-11701,2

36851,7=975,1*X

X=37,8

В_шт=37,8м

В₂=13,8м

Пересчитаем для полученных данных вместимость штабеля:

V=12/6*((2*170,55+146,55)*37,8+(2*170,55+146,55)*13,8)

V=50315,16м³

Е_скл^ф=55905т
