15. Муфты
Общие сведения. В технике муфты — это соединительные устройства для тех валов, концы которых подходят один к другому вплотную или же удалены на небольшое расстояние. Соединение валов муфтами обеспечивает передачу вращающего момента от одного вала к другому. Валы, как правило, расположены так, что геометрическая ось одного вала составляет продолжение геометрической оси другого вала.
Применение муфт вызвана различными обстоятельствами, в том числе: получение длинных валов, изготавливаемых из отдельных частей; компенсация вредного влияния несоосности валов, связанной с неточностью изготовления или монтажа; придание одному из валов некоторой подвижности; уменьшение динамических нагрузок; включение и выключение одного из валов при постоянном вращении другого вала и некоторыми другими. Современные машины состоят из ряда отдельных частей с входными и выходными концами валов, которые соединяют с помощью муфт (рис. 15.1).
Применяемые в современном машиностроении муфты приводов по назначению, принципу действия и конструкции чрезвычайно многочисленны и разнообразны. Классификация муфт по этим признакам представлена на рис. 15.2.

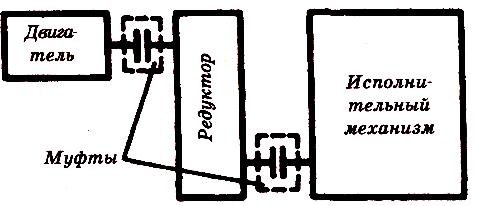

Рис. 15.1. Схема соединения валов с помощью муфт
В электрических и гидравлических муфтах, указанных на этой схеме, используют принципы сцепления за счет электромагнитных и гидравлических сил. Эти муфты изучают в специальных курсах. Далее анализируются только механические муфты. Большинство применяемых муфт стандартизованы. Основной характеристикой при подборе муфт по каталогу или справочнику является передаваемый момент, учитывающий наиболее тяжелое условие ее нагружения.

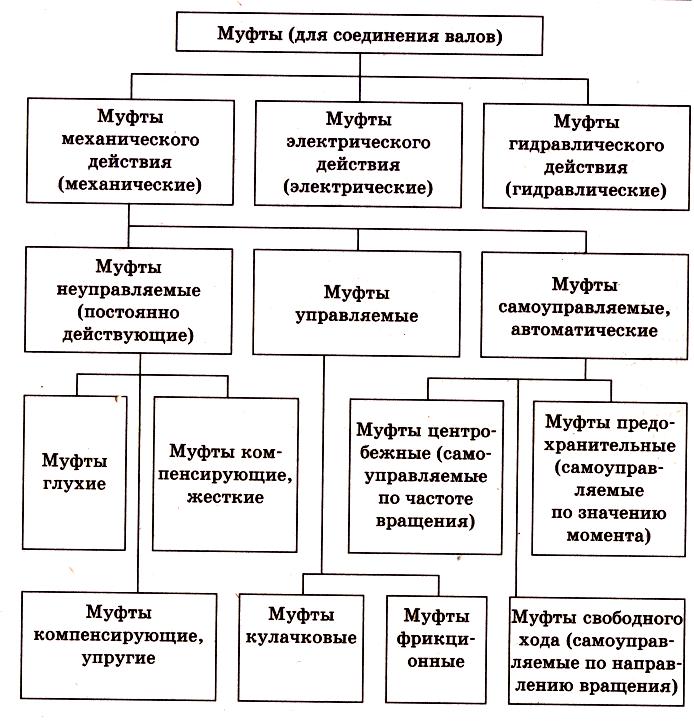

Рис 15.2. Классификация муфт.
15.1. Муфты глухие
Глухие муфты образуют жесткое и неподвижное соединение валов. Они не компенсируют ошибки изготовления и монтажа, требуют точной центровки валов.
Муфта втулочная. Соединение втулки с валами выполняют с помощью цилиндрических штифтов (рис. 15.3), сегментных шпонок (рис. 15.4) или шлицевого соединения. Втулочные муфты применяют в легких машинах при диаметрах валов до 60... 70 мм. Они характеризуются простотой конструкции и малыми габаритами. Прочность муфты определяется прочностью штифтового, шпоночного или шлицевого соединения, а также прочностью втулки. Методика соответствующих расчетов изложена в 4.3 и 5.1.
Муфта фланцевая. На рис. 15.5 показаны конструкции двух вариантов фланцевой муфты; полумуфты 1, 2 соединяют болтами, поставленными с зазором (I вариант) или без зазора (II вариант).

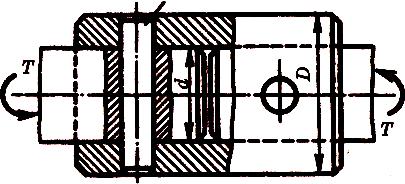

Рис. 15.3. Муфта втулочная. Соединение втулки с валом осуществляется штифтами

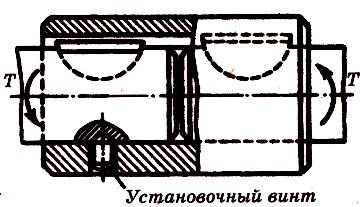

Рис. 15.4. Муфта втулочная. Соединение втулки с валом обеспечивается сегментными шпонками
В конструкции, выполненной по первому варианту, крутящий момент передается силами трения, возникающими в стыке полумуфт от затяжки болтов, во втором варианте непосредственно болтами, работающими на срез и смятие.

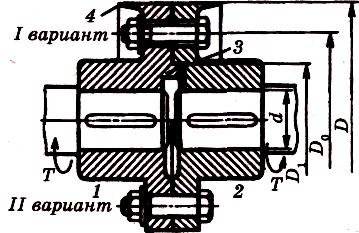

Рис. 15.5. Муфта фланцевая
Болты, поставленные без зазора, могут обеспечивать центровку валов. При постановке болтов с зазором центровка обеспечивается выступом 3, который воспринимает также все поперечные нагрузки. Центрирующий выступ усложняет монтаж и демонтаж соединения, так как при этом необходимо осевое смещение валов. Для обеспечения техники безопасности выступающие части болтов закрывают буртиками 4 (I вариант). В тех случаях, когда муфта имеет общее ограждение, буртики не делают (II вариант). Расчет на прочность выполняют для шпоночных соединений и болтов (см. расчет призматических шпонок и расчет болтовых соединений нагруженных в плоскости стыка для болтов поставленных с зазором и без зазора). Установка болтов без зазора позволяет получить муфты меньших габаритов и поэтому применяется чаще. Фланцевые муфты применяют для соединения валов диаметром до 200 мм. Достоинствами таких муфт является простота конструкции и сравнительно небольшие габариты.
