10. Фрикционные передачи

10.1. Общие сведения

В фрикционной передаче движение от ведущего гладкого катка к ведомому передается силами трения, которые возникают в месте контакта двух прижатых друг к другу катков (рисунок 10.1) под действием силы Fn. Условие работоспособности

Ft<F, (10.1)

где Ft окружная сила; F сила трения между катками. В передаче с цилиндрическими катками (рисунок 10.1)

F = Fnf, (10.2)

где – коэффициент трения в зоне контакта катков.

Нарушение условия (10.1) приводит к буксованию и быстрому износу катков.

Классификация фрикционных передач

В зависимости от назначения различают фрикционные передачи: 1) с нерегулируемым передаточным числом (рисунок 10.1) и 2) с бесступенчатым (плавным) регулированием передаточного числа (рисунок 10.2). Последние передачи называют вариаторами.

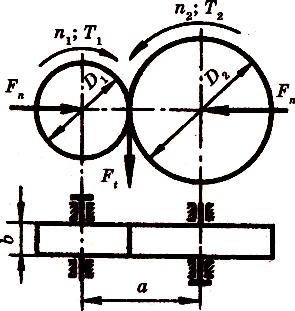

Рисунок 10.1 – Цилиндрическая фрикционная передача

Рисунок 10.2 – Фрикционная передача с плавным регулированием передаточного числа

В зависимости от расположения осей валов фрикционные передачи бывают: 1) цилиндрические с параллельными осями (рисунок 10.1); 2) конические с пересекающимися осями (рисунок 10.3).

Различают передачи с постоянным или автоматическим регулируемым прижатием катков, с промежуточным (паразитным) фрикционным элементом или без него.

В зависимости от условий работы фрикционные передачи подразделяют на 1) открытые – работающие всухую и 2) закрытые – работающие в масляной ванне. В открытых фрикционных передачах коэффициент трения выше, прижимное усилие катков Fn меньше. В закрытых фрикционных передачах масляная ванна обеспечивает хороший отвод тепла, делает скольжение менее опасным, увеличивает долговечность передачи.

Рисунок 10.3 – Коническая фрикционная передача

Достоинства:

  1. Простота конструкции и обслуживания.

  2. Равномерность и бесшумность работы.

3. Возможность бесступенчатого регулирования передаточного числа, причем на ходу, без остановки передачи.

Недостатки:

  1. Большой и неравномерный износ рабочих поверхностей катков при буксовании.

  2. Большие нагрузки на валы и подшипники от прижимного усилия Fn, что увеличивает их размеры и делает передачу громоздкой. Этот недостаток ограничивает величину передаваемой мощности.

  3. Непостоянство передаточного числа i из-за проскальзывания катков.

Применение. Фрикционные передачи с нерегулируемым передаточным числом в машиностроении применяются сравнительно редко, например, во фрикционных прессах, молотах. В качестве силовых передач они громоздки и малонадежны. Эти передачи применяются преимущественно в приборах, где требуется плавность и бесшумность работы. Фрикционные передачи с бесступенчатым регулированием – вариаторы – широко применяются в различных машинах, например, в металлорежущих станках, в текстильных и транспортирующих машинах и т. д. Фрикционные передачи предназначены для мощностей, не превышающих 20 кВт, окружная скорость катков допускается до 25 м/с.

КПД фрикционных передач

Величина КПД фрикционных передач зависит от потерь на скольжение катков и потерь в подшипниках. Скольжение в зоне контакта обусловлено деформациями поверхностей катков.

Потери в подшипниках зависят от величины нагрузки на валы, которая определяется прижимным усилием F .

Для закрытых фрикционных передач = 0,88 – 0,93, для открытых  = 0,68 – 0,86.

Виды повреждений фрикционных передач

Контактное выкрашивание. Встречается в закрытых передачах, работающих при обильной смазке и защищенных от попадания абразивных частиц. Силы прижатия F вызывают в месте соприкосновения катков высокие контактные напряжения (рисунок 10.4), которые при работе меняются по отнулевому циклу, вследствие перемещения места контакта по периметру. Циклическое действие контактных напряжений способствует развитию усталостных микротрещин на рабочих поверхностях. При движении с трением в поверхностном слое катка образуются наклонные микротрещины, в результате пластического течения металла (рис. 10.5, а), в которые попадает масло и расклинивает их. Это со временем приводит к выкрашиванию частиц металла (рис. 10.5, б). На рабочей поверхности катка появляются мелкие раковины. Поэтому проектный расчет фрикционных передач выполняют на контактную прочность. При этом повышение твердости поверхностного слоя катков обеспечивает более высокие допускаемые контактные напряжения.

Задир возникает в быстроходных сильно нагруженных передачах при разрыве масляной пленки на рабочей поверхности катков. В месте касания катков повышается температура, масляный слой разрывается, и катки непосредственно соприкасаются друг с другом.

Рисунок 10.4 – Эпюра контактных напряжений (1 – масляный клин)

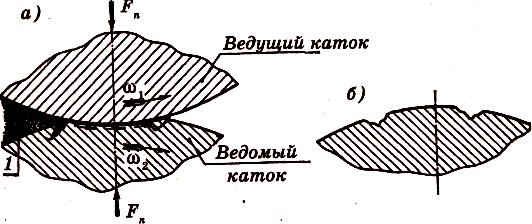

Рисунок 10.5 – Усталостное контактное выкрашивание рабочих поверхностей (1 – масляный клин)

В результате происходит приваривание частиц металла с последующим отрывом от одной из поверхностей катков. Приварившиеся частицы задирают рабочие поверхности в направлении скольжения. Для предупреждения задира применяют противозадирные масла.

Износ. Повышенный износ наблюдается в открытых передачах, вследствие упругого скольжения и пробуксовывания. Все виды повреждения рабочих поверхностей катков зависят от величины контактных напряжений σН.

Материалы катков

Материалы фрикционных катков должны иметь высокие коэффициент трения и модули упругости Е, быть износостойкими и во время работы не засаливаться.

Для фрикционных катков применяют сочетания материалов:

  1. Закаленная сталь по закаленной стали. Рекомендуемые стали: 40ХН, 18ХГТ, ШХ15 и др. Применяют в быстроходных закрытых силовых передачах.

  2. Чугун по стали или чугуну. Применяют в открытых тихоходных силовых передачах.

  3. Текстолит, гетинакс или фибра по стали. Применяют в малонагруженных открытых передачах.

Скольжение является причиной износа, уменьшения КПД и непостоянства передаточного отношения во фрикционных передачах. Различают три вида скольжения: буксование, упругое скольжение, геометрическое скольжение.

Буксование наступает при перегрузках, когда не соблюдается условие (10.1). При буксовании ведомый каток останавливается, а ведущий скользит по нему, вызывая местный износ или задир поверхности.

Нарушение геометрической формы и качества поверхности катков выводит передачу из строя. Поэтому при проектировании следует принимать достаточный запас сцепления К и не допускать использования фрикционной передачи в качестве предохранительного устройства от перегрузки.

Упругое скольжение связано с упругими деформациями в зоне контакта. Это можно объяснить на примере цилиндрической передачи (10.1). Если бы катки были абсолютно жесткими, то первоначальный контакт по линии оставался бы таким и под нагрузкой. При этом окружные скорости по линии контакта равны и скольжения не происходит. При упругих телах первоначальный контакт по линии переходит под нагрузкой в контакт по некоторой площадке. Равенство окружных скоростей соблюдается только в точках, расположенных на одной из линий этой площадки. Во всех других точках происходит скольжение.

Геометрическое скольжение связано с неравенством скоростей на площадке контакта у ведущего и ведомого катков. Оно является решающим для фрикционных передач. Рассмотрим геометрическое скольжение на примере лобового вариатора (рисунок 10.6). Окружная скорость на рабочей поверхности ведущего ролика постоянна по всей ширине и равна v1. Скорость различных точек ведомого ролика (катка) v2 изменяется пропорционально расстоянию этих точек от центра. При отсутствии скольжения скорости v1 и v2 на линии контакта должны быть равны между собой. Однако равенство скоростей можно получить только для какой-то одной точки линии контакта. Эту точку П называют полюсом качения. Через полюс качения проходит расчетная окружность ведомого ролика с диаметром , так что . Во всех других точках линии контакта наблюдается скольжение со скоростью . На рисунке 10.6 эпюра распределения скоростей скольжения по линии контакта изображена жирными линиями. Полюс качения располагается в середине линии контакта только при холостом ходе. При работе под нагрузкой он смещается от середины на некоторое значение .

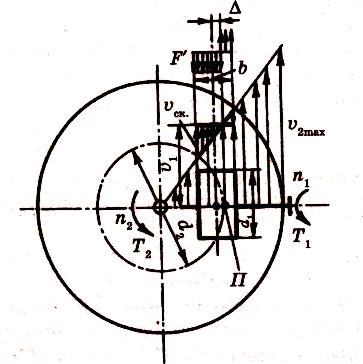

Рисунок 10.6 – Геометрическое скольжение на примере лобового вариатора
