6.3. Проверочный расчет зубчатых соединений
Прочность – основной критерий работоспособности зубчатых соединений. Эти соединения аналогично шпоночным выбирают по таблицам стандартов в зависимости от диаметра вала, а затем выполняют проверочный расчет. Проверочный расчет зубчатых соединений выполняют на смятие. Проверку зубьев на срез не производят. В упрощенной расчетной модели (рисунок 6.4) принято равномерное распределение нагрузки по длине зубьев. При этом получают
, (6.1)
где Т – наибольший крутящий момент из длительно действующих; Кз = 0,7 – 0,8 – коэффициент неравномерности нагрузки по зубьям; z – число зубьев; h – рабочая высота зубьев; – рабочая длина зубьев; dcp – средний диаметр соединения.

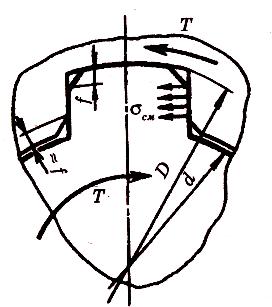

Рисунок 6.4 – Расчетная схема прямобочного шлицевого соединения
Для прямобочных зубьев
h = 0,5(D – d) – 2f, dcp = 0,5(D + d);
для эвольвентных зубьев
h = т, dcp = zm,
где т – модуль зубьев; – допускаемое напряжение.
В таблице 6.2 приведены значения для изделий общего машиностроения и подъемно-транспортных устройств, рассчитанных на длительный срок службы. В каждой отрасли машиностроения рекомендуют свои значения с учетом специфики эксплуатации (срок службы, режим нагрузки и пр.), качества изготовления, прочности материалов и др.
Например, в станкостроении рекомендуют более низкие значения: = 12 – 20 МПа для неподвижных соединений и = 4 – 7 МПа для подвижных без нагрузки – здесь учитывают влияние соединений на точность станков; в авиации для соединений валов с зубчатыми колесами рекомендуют более высокие значения = 50 – 100 МПа – для получения легких конструкций.
Таблица 6.2 – Допускаемые напряжения на смятие
Тип соединения |
Условия эксплуатации |
[σ]см, МПа |
|
НВ 350 |
HRC 40 |
||
Неподвижное |
а б в |
35...50 60...100 80...120 |
40...70 100...140 120...200 |
Подвижное без нагрузки (например, коробки скоростей) |
а б в |
15...20 20...30 25...40 |
20...35 30...60 40...70 |
Подвижное под нагрузкой |
а б в |
— — — |
3...10 5...15 10...20 |
Примечания: а – тяжелые условия эксплуатации – нагрузка знакопеременная с ударами; вибрации большой частоты и амплитуды; плохие условия смазки в подвижных соединениях; невысокая точность изготовления; б – условия эксплуатации средние; в – условия эксплуатации хорошие. Меньшие значения – для легких режимов нагрузки.
6.4.Последовательность проверочного расчета зубчатых соединений
Исходные данные:
Передаваемый крутящий момент Т.
Диаметр вала d и длина ступицы ст.
Условия работы.
Последовательность расчета:
Задаются видом зубчатого соединения в зависимости от точности центрирования деталей, величины нагрузки, условий эксплуатации и типа производства.
Зная диаметр вала d, по ГОСТу принимают размеры зубчатого соединения, причем серией задаются в зависимости от характера соединения и условий работы.
Из условия прочности на смятие определяют расчетное напряжение в соединении и сравнивают с допускаемыми (таблица 6.2). Если превышает более чем на 5%, то увеличивают длину ступицы 1ст или принимают другую серию, а иногда другой вид соединения и повторяют проверочный расчет.
