9.2. Кинематика цепной передачи
Скорость цепи и частота вращения звездочки
, (9.2)
где z – число зубьев звездочки; рц – шаг цепи, мм; п – частота вращения звездочки, мин-1.
Со скоростью цепи и частотой вращения звездочки связаны износ, шум и динамические нагрузки привода. Наибольшее распространение получили тихоходные и среднескоростные передачи с v до 15 м/с и n до 500 мин-1. В быстроходных двигателях цепную передачу, как правило, устанавливают после редуктора.
Передаточное отношение
. (9.3)
Распространенные значения i до 6. При больших значениях i становится нецелесообразным выполнять одноступенчатую передачу из-за больших ее габаритов.
КПД передачи.
Потери в цепной передаче складываются из потерь на трение в шарнирах цепи, на зубьях звездочек и в опорах валов. Среднее значение КПД = 0,96 – 0,98.
9.3. Основные геометрические соотношения в цепных передачах
Минимальное межосевое расстояние ограничивается минимально допустимым зазором между звездочками (30 – 50 мм):
, (9.4)
где dal, dа2 – диаметры вершин зубьев ведущей и ведомой звездочек.
По соображениям долговечности цепи на практике рекомендуют принимать
а=(30 – 50)рц. (9.5)
Нижние значения для малых i ≈ 2...3 и верхние для больших i ≈5 – 6.
Длина цепи, выраженная в шагах или числом звеньев цепи,
(9.6)
Значение Lp округляют до целого числа, которое желательно брать четным, чтобы не применять специальных соединительных звеньев. Для принятого значения L уточняют значение a. Из формулы (9.6) имеем
. (9.7)
Передача работает лучше при небольшом провисании холостой ветви цепи. Поэтому расчетное межосевое расстояние рекомендуют уменьшить примерно на (0,002 – 0,004)а. Длина цепи увеличивается по мере износа шарниров, поэтому в конструкции должны быть предусмотрены специальные устройства для регулировки провисания цепи. Обычно этого достигают перемещением опор одного из валов или установкой специальных натяжных звездочек.
9.4. Усилия в ветвях цепи
Окружное усилие, передаваемое цепью,
, (9.8)
где dд – диаметр делительной окружности звездочки.
Предварительное натяжение цепи от провисания ведомой ветви
F0=Kfaqg, (9.9)
где а – длина свободной ветки цепи, приближенно равная межосевому расстоянию; g – ускорение силы тяжести; q – масса единицы длины цепи (по каталогу); Kf – коэффициент провисания, зависящий от расположения привода и стрелы провисания цепи f.
Натяжение цепи от центробежных сил
Fv=qv2, (9.10)
где v – окружная скорость.
Сила Fv нагружает звенья цепи по всему ее контуру, но звездочками не воспринимается.
Натяжение ведущей ветви цепей работающей передачи (рис. 9.4)
F1=Ft + F0+Fv. (9.11)
Натяжение ведомой ветви цепи
F2=F0 + FU. (9.12)
Благодаря тому, что шарнир сбегающего звена цепи упирается в зуб, усилие F2 не передается на звенья, расположенные на звездочке.

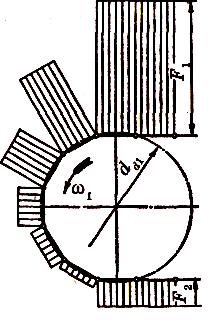

Рисунок 9.4 – Эпюра усилий в звеньях цепи при работе передачи
9.5. Нагрузка на валы звездочек
Цепь действует на валы звездочек с силой
Fe=keFt+2F0, (9.13)
где – коэффициент нагрузки вала выбирают по таблицам из справочников в зависимости от характера нагрузки и наклона линии центров звездочек к горизонту.
