71. Пояснить принцип работы коробки переключающих реле кпр-9.

Коробка переключающих реле КПР-9 предназначена для автоматического переключения потребителей трёхфазного переменного тока с рабочего преобразователя ПТ-1000ЦС на резервный при междуфазных и трёхфазных коротких замыканиях, обрыве одной, двух или трёх фаз, а также при коротких замыканиях или обрывах в цепи питания преобразователя постоянным током.

72. Типы плавких предохранителей применяемых на вс.

На Ла применяются плавкие вставки типов:

ПВ-плавкая вставка

СП-стеклянно плавкая

ИП-инерционно плавкая

ТП-туго плавкая

ПВ выполняются из калиброванных серебренных проволочек на номинальные токи:2,5,10,20,30,40,60,80 и 100А (на токи до 5А ПВ выполняются из медной проволоки, на токи 5-10 из серебренных, 15-40-цинковые пластины). СП изготавливаются на номинальные токи 1,2,3,5,10,15,20,25,30,40.

ТП применяются в сетях с большими токами, т к большое количество расплавленной массы может вызвать пожар. Поэтому они помещаются в асбесто-цементный корпус для локализации расплавленного металла. ИП, (СП, ТП, ПВ) предохранители малоинерционны они чётко срабатывают при превышении тока перегрузки, это не всегда полезно, поэтому применяются ИП. Они имеют небольшой интервал времени в течении которого может действовать большой ток перегрузки (во время запуска двигателя), но если это время превысить то предохранитель расплавится и разомкнёт цепь.

73. Принцип действия плавких предохранителей.

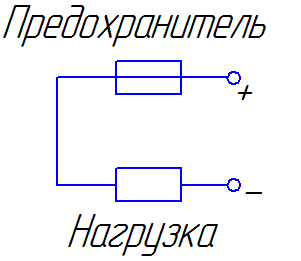

п лавкие предохранители включаются последовательно в цепь с нагрузкой, они рассчитаны на номинальные токи протекающие в этой цепи. Они защищают цепь от токов КЗ, и токов перегрузки

по средствам РАЗМЫКАНИЯ ЦЕПИ. ТОК КЗ: при коротком замыкании (т.е. без нагрузки) у нас в цепи протекает максимальный ток, который выделяет тепловую энергию пропорционально квадрату. Этот избыток температуры может вызвать оплавление изоляции и следовательно пожар. Поэтому плавкий предохранитель служит чувствительным элементом, который отслеживает ток в цепи, сравнивает его с номинальным (допустимым) и разъединяет цепь при превышении данного тока с допустимым.

ТОК ПЕРЕГРУЗКИ: также в цепи могут появится токи перегрузки, которые могут превышать номинальные в 1,5 раз. Появление этих токов связанно с пусковыми токами электро двигателей, токами намагничивания сердечников трансформатора, зарядом конденсаторов фильтров и т д. Эти токи могут привести к аналогичным проблемам.

74. Типы автоматов защиты и их принцип действия.

Плавкие предохранители одноразовые, после того как предохранитель сработал необходима его замена!!! Это не всегда возможно на ЛА во время полёта. Поэтому на ЛА применяются многоразовые автоматы защиты основанные на биметаллических пластинах.

Б иметаллическая пластина теплового реле состоит из двух пластин, одна из которых имеет больший температурный коэффициент расширения, другая — меньший. В месте прилегания друг к другу пластины жестко скреплены либо за счет проката в горячем состоянии, либо за счет сварки. Если закрепить неподвижно такую пластину и нагреть, то произойдет изгиб пластины в сторону материала с меньшим температурным коэффициентом. Именно это явление используется в тепловых реле.

В зависимости от кинематической схемы автоматы защиты основанные на биметаллических пластинах можно разделить на:

1) АЗС (автомат защиты соединение)-их можно принудительно удерживать в рабочем состоянии даже при больших токах перегрузки, это применяется в очень важных местах (вооружение, шасси и т.д.)

2) АЗР( автомат защиты расцепления) при превышении тока в цепи выше допустимого, автомат разъединит цепь.
