43. Защита генераторов и бортовой сети от перенапряжения.
Следствием отказа в работе регуляторов напряжения, обрыва электрической цепи обмотки электромагнита регулятора может явиться появление значительных перенапряжений генераторов. Чтобы не допустить выхода из строя потребителей электроэнергии, используются специальные аппараты защиты сети от перенапряжений, отключающие перевозбужденный генератор от сети. Защита должна срабатывать только при устойчивых перенапряжениях. Чтобы не происходило ложного срабатывания защиты при кратковременных перенапряжениях, она должна иметь соответствующую выдержку времени на отключение перевозбужденного генератора.

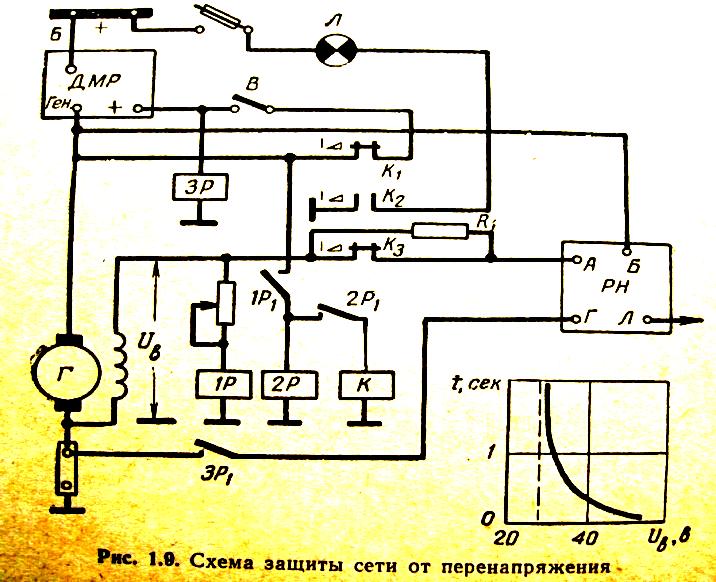

Рис. 1. Схема защиты сети от перенапряжения
Для защиты генераторов и бортовой сети от перенапряжений применяются автоматы типа АЗП-1МБ, АЗП-8М и др. Принцип действия всех этих автоматов одинаков. На рис. 1 показана принципиальная схема автомата защиты от перенапряжения и его соединения с генератором, ДМР и регулятором напряжения. В рабочем положении автомата замкнутые контакты K1, К3 и разомкнутые контакты К2 контактора фиксируются защелкой. Через контакты выключателя В генератора подается напряжение на клемму « + » ДМР и обмотку реле ЗP автомата защиты. Реле 3P своими контактами 3P1 замыкает цепь уравнительной обмотки регулятора напряжения PH.
Чувствительным элементом автомата является реле 1P , обмотка которого включена параллельно обмотке возбуждения генератора. Реле имеет выдержку времени на срабатывание, величина которой определяется вольт-секундной характеристикой t(Uв), изображенной в нижней части рис. 1. Чем больше величина напряжения Uв на обмотке возбуждения генератора, тем меньше время t срабатывания реле 1Р. Минимальное напряжение срабатывания реле устанавливается равным 25,5 - 28,5 В. Такое напряжение возникает на обмотке возбуждения генератора в случае разрыва цепи рабочей обмотки электромагнита или спекания шайб угольного столбика регулятора, если генератор вращается со скоростью 4000 об/мин. При срабатывании реле 1Р контактами 1Р1 включается обмотка реле 2Р, которое контактами 2P1 включает под напряжение обмотку контактора К. Этим осуществляется снятие контактов K1, К2, К3 с механической защелки. Контакты K3, размыкаясь, включают в цепь обмотки возбуждения дополнительное сопротивление R1, вследствие чего напряжение генератора уменьшается. Контакты К2 включают лампочку Л сигнализации отключения генератора от сети, контакты 3P1. размыкают цепь выключателя В, вследствие чего ДМР отключает генератор от сети, а контакты ЗР1 разрывают цепь уравнительной обмотки генератора. Отключение уравнительной обмотки необходимо для того, чтобы не уменьшалось напряжение подключенных к сети генераторов.
Повторное включение генератора в сеть после срабатывания автомата возможно лишь нажатием на специальную кнопку, расположенную на крышке автомата.
Защита от перенапряжений генераторов переменного тока обычно выполняется с помощью автоматов, где чувствительными элементами являются опорные диоды. Сигналы чувствительных элементов усиливаются магнитными или полупроводниковыми усилителями, управляющими контакторами в цепях включения обмоток возбуждения генераторов.
