2.3. Создание файл-функций |
|
|
|
|
|
101 |
||
400 |
|
|

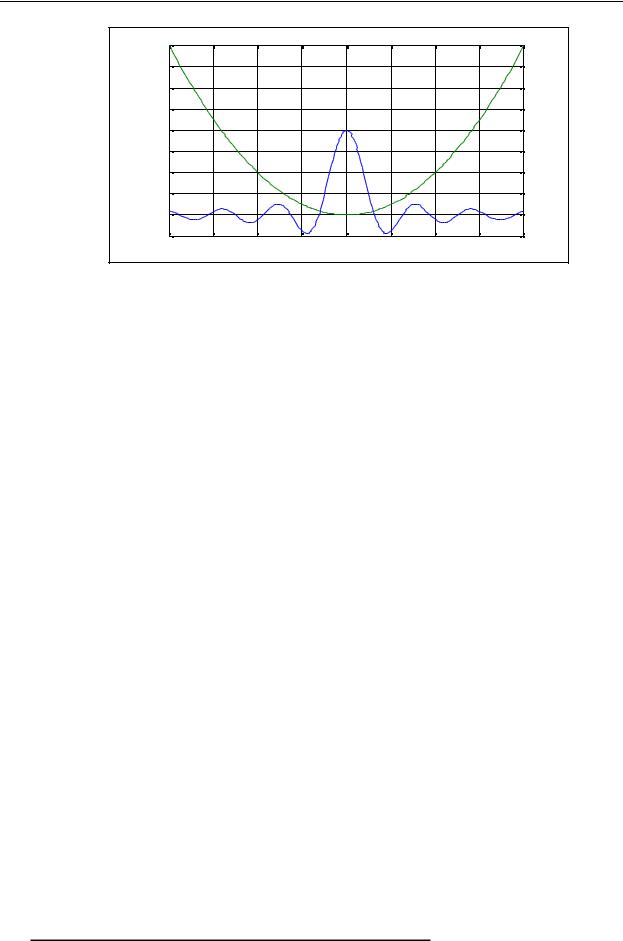

Графік функції "MYFUN" |
|
|
|
||
|
|
|
|
|
|
|
|
|
350 |
|
|
|
|
|
|
|
|
300 |
|
|
|
|
|
|
|
|
250 |
|
|
|
|
|
|
|
|
200 |
|
|
|
|
|
|
|
|
150 |
|
|
|
|
|
|
|
|
100 |
|
|
|
|
|
|
|
|
50 |
|
|
|
|
|
|
|
|
0 |
|
|
|
|
|
|
|
|
-50 |
-15 |
-10 |
-5 |
0 |
5 |
10 |
15 |
20 |
-20 |
||||||||
|
|
|
|
Рис. 2.1 |
|
|
|
|
Третий пример - создание файл-функции, вычисляющей значения функции y(t) = k1+k2*t+k3*sin(k4*t+k5).
В этом случае удобно объединить совокупность коэффициентов k в единый вектор К:
К= [k1 k2 k3 k4 k5]
исоздать такой М-файл:
function y = dvob(x, K)
%Вычисление функции
%y = K(1)+K(2)*x+K(3)*sin(K(4)*x+K(5)),
%где К - вектор из пяты элементов
%Используется для определения текущих значений
%параметров движения подвижного объекта
y = K(1)+K(2)*x+K(3)*sin(K(4)*x+K(5));
Тогда расчет, например, 11-ти значений этой функции можно осуществить
так
»K = ones(1,5);
»t = 0:1:10;
»fi = dvob(t, K)
fi = 1. 8415 2. 9093 3. 1411 3. 2432 4. 0411 5. 7206 7. 6570 8. 9894 9. 4560 10. 0000
2.3.2. Типовое оформление процедуры-функции
Рекомендуется оформлять М-файл процедуры-функции по такой схеме: function [<Выход>] = <имя функции>(<Вход>)
%<Краткое пояснение назначения процедуры>
%Входные переменные
%<Детальное пояснение о назначении, типе и размерах
%каждой из переменных, перечисленных в перечне <Вход>
%Выходные переменные
%<Детальное пояснение о назначении, типе и размерах
%каждой из переменных перечня <Выход>
%и величин, используемых в процедуре как глобальные>
%Использование других функций и процедур
%<Раздел заполняется, если процедура содержит обращение
%к другим процедурам, кроме встроенных>
2.3. Создание файл-функций |
102 |
|
< П у с т а я с т р о к а > |
|
|
%Автор : <Указывается автор процедуры, дата создания конечного варианта
%процедуры и организация, в которой созданная программа>
< Т е к с т и с п о л н я е м о й ч а с т и п р о ц е д у р ы >
Здесь обозначен: <Выход> - перечень выходных переменных процедуры, <Вход> - перечень входных переменных, разделенных запятыми.
Примечание. При использовании команды help <имя процедуры> в командное окно выводятся строки комментария до первой пустой строки.
2.3.3. Задания
Задание 2.1. Создайте М-файл, вычисляющий значение функции из задания 1.5. Постройте график этой функции с помощью процедуры fplot в границах, заданных в задании 1.5. Вычислите интеграл от функции в тех же пределах, используя процедуры quad и quad8. Найдите точку локального минимума и локальный минимум функции и ближайший корень (нуль).
Задание 2.2. Найдите точку локального минимума и локальный минимум функции двух переменных, приняв за начальную точку с заданными координатами (таблица 2.1). Предварительно создайте соответствующую файл-функцию.
Таблица 2.1
Вариант |
xo |
yo |
f(x,y) |
|
|
|
|
1 |
0 |
1 |
ex +y + (x − y)2 − 2x − 2 y |
||||
2 |
0.7 |
-1. 2 |
(x − y)2 − cos(x − y −1) |
||||
3 |
1.5 |
-0. 5 |
ex +y −2x −2 y −cos(x − y −1) |
||||
4 |
0.5 |
1.5 |
e x +y + 4x 2 − 3x − 3y |
||||
5 |
0 |
1 |
4x 2 + ln(x + y) + |
|
1 |
|
|
|
|
|
x |
+ y |
|||
|
|
|
|
||||
|
|
|
|
|
|
||
6 |
1.2 |
0.7 |
2x+y − 2x − 2y + 2(x − y)2 |
||||
7 |
0 |
-0. 9 |
e x−y + 2x + 2 y + (x + y)2 |
||||
8 |
0.8 |
1.3 |
(x − y)2 − cos(x + y −1) |
||||
9 |
1.5 |
0.5 |
e x−y − 2x + 2 y − cos(x + y −1) |
||||
10 |
0.5 |
-1. 5 |
e x−y − 3x + 3y + 4x 2 |
||||
11 |
0 |
-1 |
4x 2 + ln(x − y) + |
|
1 |
|
|
|
|
|
x |
− y |
|||
|
|
|
|
||||
|
|
|
|
||||
12 |
1.2 |
-0. 8 |
2x− y − 2x + 2 y + 2(x + y)2 |
