Расчет точности приспособления из условия обеспечения
размера 8 -0.2 мм
Погрешность |
Расчет точности |
Базирования |
б=0, так как технологическая и измерительная базы совпадают |
Закрепления |
з=0,05 мм из табл.П20 |
Установки: фактическая |
у.ф. =0,05 мм |
Допустимая по формуле (12) |
у.доп.=0,16 мм |
Проверка условия (6) |
Выполняется |
Установки приспособления на станке |
По формуле (17) имеем: L=105 мм l=35 мм, Smax=0,035 мм для посадки 14 H7/g6; тогда у.п. =0.0117 мм |
Перекоса (смещения) инструмента |
п.и. =0, так как нет направляющих элементов |
Износа установочных элементов |
и=0,005 мм как в предыдущем примере |
Экономическая точность обработки |
Для фрезерования паза дисковой фрезой по табл.П6 экономическая точность обработки соответствует 13-му квалитету и т.с. = 0,2 мм |
Допустимая изготовления приспособления по формуле (11) |
Имеем: Т=0,2 мм; кт = 1,2; кт2 = 0,6. = 0,04325 мм |
Таким образом, отклонение от параллельности поверхностей Г и В приспособления в сборе должно быть в пределах 0,043 мм на длине 35 мм. В технических требованиях на изготовление приспособления целесообразно привести отклонение от параллельности к длине 100 мм, тогда допуск параллельности составит 0,12 /100 мм. Допуски составляющих звеньев определяются решением размерной цепи с учетом выбранного метода достижения точности.
Пример 9. В корпусной заготовке из чугуна выполняется растачивание отверстия ф35Н8 жесткой борштангой (рис.11). Точность размера растачиваемого отверстия во всех случаях зависит от точности режущего инструмента, а точность размера 500,17 мм и точность расположения оси обрабатываемого отверстия относительно плоскости основания зависят от принимаемой схемы базирования и точности изготовления приспособления. Если допуск параллельности не указан, то допускаются любые отклонения от параллельности в пределах поля допуска размера между рассматриваемыми поверхностями [12]. Для размера 65js9 (0,037) допуск равен 0,074 мм; примем величину допуска параллельности равной 0,07 мм на длине отверстия 100 мм, т.е. 0,07/100 и проставим его на чертеже.

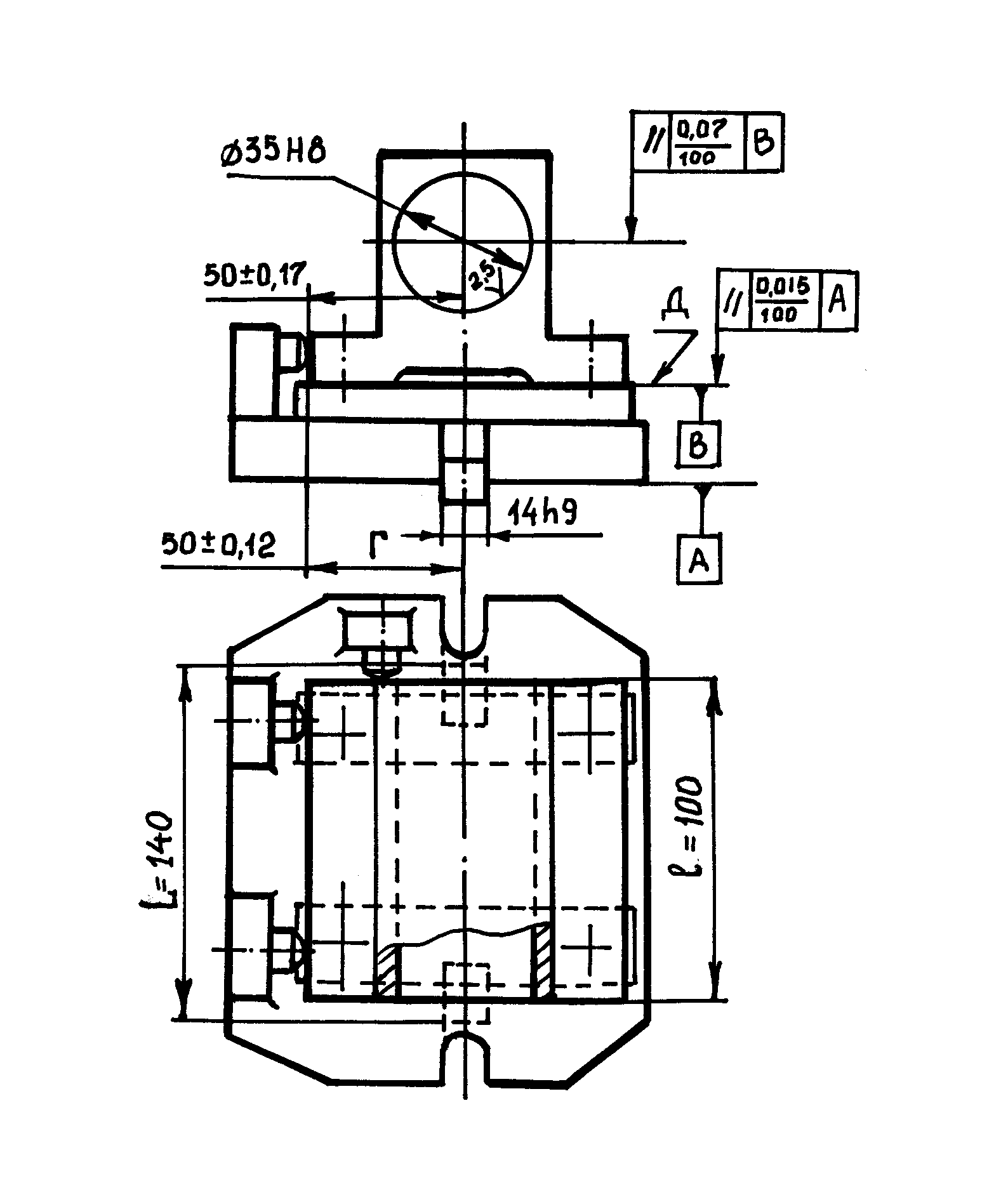

Рис.11.Базирование заготовки в координатный угол
В качестве расчетных параметров следует принять либо допуск параллельности поверхности установочных элементов Д относительно поверхности А корпуса приспособления, либо расчетный допуск размера Г приспособления. Выполним расчет точности по обоим параметрам для двух схем базирования: в координатный угол и на плоскость и два отверстия.
