Пример 4 (VMR029-T4). Крутильная потеря устойчивости консоли при действии поперечной силы
Источник |
Reference NAFEMS FVB Test 4 |
Тип задачи: |
Линейная и нелинейная статическая устойчивость |
Тип верифицируемых КЭ: |
SHELL181 (3-D 4-узловые оболочечные элементы); |
|
SOLID185 (3-D 8-узловые объемные элементы); |
|
BEAM188 3D 2-узловой балочный элемент); |
|
BEAM189 (3D 3-узловой балочный элемент); |
|
SOLSH190 (3D 8-узловые элементы объемной оболочки); |
|
SHELL281 3-D 8-узловые оболочечные элементы). |
Входной файл: |
vmr029-t4-181.mac |
|
vmr029-t4-185.mac |
|
vmr029-t4-188.mac |
|
vmr029-t4-189.mac |
|
vmr029-t4-190.mac |
|
vmr029-t4-281.mac |
Постановка задачи
Рассматривается длинная консольная балка “тонкого” прямоугольного сечения, нагруженная вертикальной консервативной силой на конце (рис. 4.1).
Необходимо определить:
1)критическую нагрузку и форму потери устойчивости (линейная проблема собственных значений)
2)нелинейную зависимость “нагрузка–перемещение из плоскости” вплоть до потери устойчивости.
Рис. 4.1 Расчетная схема
Физические характеристики
Модуль упругости E = 1,0 104 Модуль сдвига G = 0,5 104 Коэффициент Пуассона ν = 0
Геометрические характеристики
Длина L = 100
Высота H = 5 Толщина t = 0.2
Описание КЭ-модели
Для решения данной задачи применялись 6 типов КЭ:
SHELL181 – оболочечный элемент, имеющий четыре узла. В данном элементе реализована теория оболочек Миндлина-Рейсснера.
SOLID185 – объемный восьмиузловой элемент.
BEAM188 – пространственный (трёхмерный) линейный элемент балки, имеющий 3 узла: 2 “содержательных” узла располагаются на оси элемента (по краям), третий является
ЗАО НИЦ СтаДиО (www.stadyo.ru stadyo@stadyo.ru), 2009 |
IV-1 |
vk.com/club152685050ANSYS Mechanical. |Верификационныйvk.com/id446425943отчет. Том 2 (примеры из Verification Manual)
узлом ориентации и может быть общим для нескольких элементов. Элемент построен на основе балки Тимошенко.
BEAM189 – пространственный (трёхмерный) квадратичный элемент балки, имеющий 4 узла, три из которых лежат на оси элемента (два по краям, один в середине), четвёртый – узел ориентации.
SOLSH190 – трехмерный (3D) элемент объемной оболочки. Определяется восемью узлами, имеющими три степени свободы (перемещения по X, Y, Z) в каждом узле.
SHELL281 – оболочечный, восьмиузловой элемент. В данном элементе реализована теория оболочек Миндлина-Рейсснера.
Ось КЭ-модели балки располагается вдоль оси X глобальной декартовой системы координат.
Характерные размеры элементов, вычислительная размерность задачи (число степеней свободы) и количество узлов и элементов отображены в следующей таблице:
|
|
Число |
Характерные размеры КЭ |
Узлы×КЭ |
|
№ |
Тип КЭ |
степеней |
|||
(длина, ширина, высота) |
(количество) |
||||
|
|
свободы |
|||
|
|
|
|
||
1 |
SHELL181 |
462 |
10×0,83 |
77×60 |
|
2 |
SOLID185 |
1845 |
2,5×1,25×0,1 |
615×320 |
|
3 |
BEAM188 |
66 |
10 |
11×10 |
|
4 |
BEAM189 |
66 |
10 |
11×5 |
|
5 |
SOLSH190 |
1845 |
2,5×1,25×0,1 |
615×320 |
|
6 |
SHELL281 |
1278 |
10×0,83 |
213×60 |
При задании разбивки прямоугольного сечения балки на ячейки в случае применения BEAM188 и BEAM189 была принята разбивка 2×2 ячейки, см. рис. 4.9 (Объёмная визуализация). Разбивка поперечного сечения на ячейки необходима для вычисления геометрических характеристик сечения (площадь, моменты инерции, характеристики крутильной жёсткости и др.) и вычисления напряжений и деформаций по сечению. Для ориентации поперечного сечения балки в пространстве используется так называемый узел ориентации (узел № 101) сечения.
Граничные условия
1) варианты с применением BEAM188, BEAM189, SHELL181, SHELL281
Край балки x=0
Ux = 0 Uy = 0 Uz = 0 Rotx = 0 Roty = 0 Rotz = 0
2) варианты с применением SOLID185, SOLSH190 Край балки x=0
Ux = 0 Uy = 0 Uz = 0
Нагрузки
Fz = 1 – сосредоточенная сила на свободном конце балки
При применении элементов SHELL181, SOLID185, SOLSH190, SHELL281 нагрузка задавалась в узел, совпадающий с центром поперечного сечения.
ЗАО НИЦ СтаДиО (www.stadyo.ru stadyo@stadyo.ru), 2009 |
IV-2 |
vk.com/club152685050ANSYS Mechanical. |Верификационныйvk.com/id446425943отчет. Том 2 (примеры из Verification Manual)
Рис. 4.2 Изометрия КЭ-модели балки (элементы SHELL181) 3D-визуализация с указанием нагрузок и закреплений
Рис. 4.3 Изометрия КЭ-модели балки (элементы SOLID185) 3D-визуализация с указанием нагрузок и закреплений
ЗАО НИЦ СтаДиО (www.stadyo.ru stadyo@stadyo.ru), 2009 |
IV-3 |
vk.com/club152685050ANSYS Mechanical. |Верификационныйvk.com/id446425943отчет. Том 2 (примеры из Verification Manual)

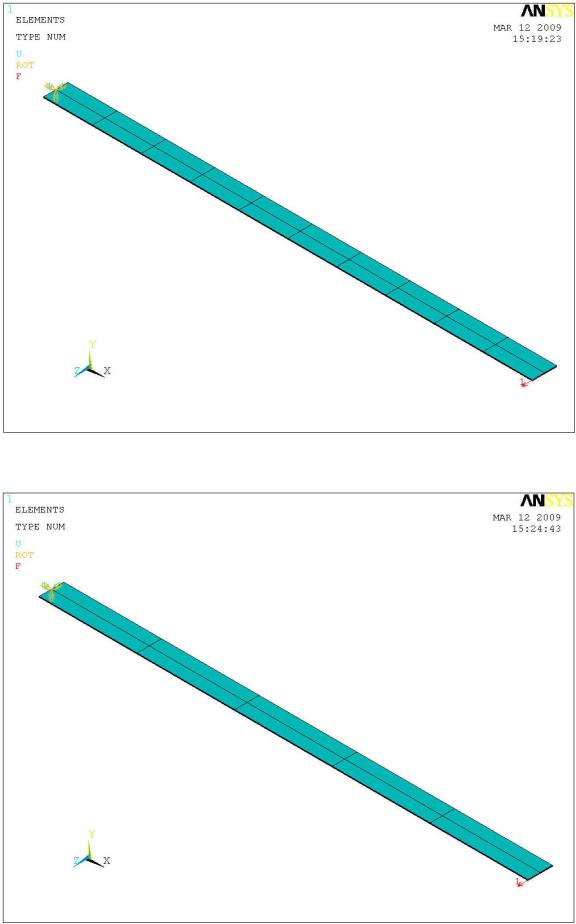

Рис. 4.4 Изометрия КЭ-модели балки (элементы BEAM188) 3D-визуализация с указанием нагрузок и закреплений
Рис. 4.5 Изометрия КЭ-модели балки (элементы BEAM189) 3D-визуализация с указанием нагрузок и закреплений
ЗАО НИЦ СтаДиО (www.stadyo.ru stadyo@stadyo.ru), 2009 |
IV-4 |
vk.com/club152685050ANSYS Mechanical. |Верификационныйvk.com/id446425943отчет. Том 2 (примеры из Verification Manual)
Рис. 4.6 Изометрия КЭ-модели балки (элементы SOLSH190) 3D-визуализация с указанием нагрузок и закреплений
Рис. 4.7 Изометрия КЭ-модели балки (элементы SHELL281) 3D-визуализация с указанием нагрузок и закреплений
ЗАО НИЦ СтаДиО (www.stadyo.ru stadyo@stadyo.ru), 2009 |
IV-5 |
vk.com/club152685050ANSYS Mechanical. |Верификационныйvk.com/id446425943отчет. Том 2 (примеры из Verification Manual)
Рис. 4.8 Разбиение сечения балки (элементы SOLID185, SOLSH190)
Рис. 4.9 Cечение балки (элементы BEAM188, BEAM189)
ЗАО НИЦ СтаДиО (www.stadyo.ru stadyo@stadyo.ru), 2009 |
IV-6 |
vk.com/club152685050ANSYS Mechanical. |Верификационныйvk.com/id446425943отчет. Том 2 (примеры из Verification Manual)
Методика расчёта
Расчёт выполнялся в 2 этапа.
1.На 1-м этапе был проведён расчёт линейной устойчивости (определение критических сил и форм потери устойчивости). Было получено 4 критических нагрузки и 4 формы потери устойчивости. Расчёт производился блочным методом Ланцоша.
2.Для проведения 2-го этапа расчёта (нелинейная задача устойчивости) необходимо задание начальных несовершенств модели. Начальные несовершенства геометрии модели задавались путём коррекции координат узлов. В качестве начального несовершенства геометрии конструкции была принята 1-я форма потери устойчивости с множителем 0,000333. Таким образом, начальное отклонение оси балки на свободном краю по горизонтали (вдоль глобальной оси Y) составило 0,000333.
Проводимый на 2-м этапе расчёт крутильной потери устойчивости и определение критической нагрузки с учётом влияния больших перемещений (геометрическая нелинейность) выполнялся методом Ньютона-Рафсона совместно с методом “окаймляющих дуг” (arc-length method). Разложение матрицы жёсткости выполнялось с помощью метода SPARSE. Количество подшагов: начальное 10000, минимальное 1, максимальное 10000. Условием окончания счёта было превышение перемещений свободного конца балки вдоль глобальной оси Y на 1.
Результаты расчёта
Результатами расчёта являются
1)критические силы и формы потери устойчивости (линейный расчёт),
2)критические силы, графики “нагрузка–перемещение”, изополя продольных перемещений балки на последнем сошедшемся подшаге расчёта (см. рис. 4.12). Ниже приведено сравнение результатов, полученные в ANSYS и данных NAFEMS [Источник].
ЗАО НИЦ СтаДиО (www.stadyo.ru stadyo@stadyo.ru), 2009 |
IV-7 |
vk.com/club152685050ANSYS Mechanical. |Верификационныйvk.com/id446425943отчет. Том 2 (примеры из Verification Manual)
Рис. 4.10 1-я форма потери устойчивости, 1-й этап расчёта (критическая сила P = 0,019839)
Рис. 4.11 Нелинейная задача (2-й этап расчета). Сила P = 0,019779. Суммарные перемещения балки
ЗАО НИЦ СтаДиО (www.stadyo.ru stadyo@stadyo.ru), 2009 |
IV-8 |
vk.com/club152685050ANSYS Mechanical. |Верификационныйvk.com/id446425943отчет. Том 2 (примеры из Verification Manual)
Рис. 4.12 Нелинейная задача (2-й этап расчета). График зависимости нагрузки от перемещения
ЗАО НИЦ СтаДиО (www.stadyo.ru stadyo@stadyo.ru), 2009 |
IV-9 |
vk.com/club152685050ANSYS Mechanical. |Верификационныйvk.com/id446425943отчет. Том 2 (примеры из Verification Manual)
|
|
|
|
|
Таблица 4.1 |
|
|
Сопоставление результатов расчёта. Критическая сила |
|||||
Тип КЭ |
|
Критическая сила |
δ (%) |
Входной файл |
|
|
|
ANSYS |
NAFEMS |
|
|||
|
|
|
|
|
||
SHELL181 |
|
0,01883 |
0,01892 |
0,4885 |
vmr029-t4-181.mac |
|
SOLID185 |
|
0,01978 |
0,01892 |
4,5436 |
vmr029-t4-185.mac |
|
BEAM188 |
|
0,01883 |
0,01892 |
0,4940 |
vmr029-t4-188.mac |
|
BEAM189 |
|
0,01883 |
0,01892 |
0,4981 |
vmr029-t4-189.mac |
|
SOLSH190 |
|
0,01978 |
0,01892 |
4,5436 |
vmr029-t4-190.mac |
|
SHELL281 |
|
0,01874 |
0,01892 |
0,9676 |
vmr029-t4-281.mac |
|
Максимальная погрешность δ – для SOLID185 и SOLSH190 δ = 4,5436% Минимальная погрешность δ – для SHELL181 SOLSH190 δ = 0,4885%
