Лабораторна робота № 11 дослідження електроприводу підйомної установки
Мета роботи: дослiдження електроприводу пiдйомної установки в робочому i гальмiвному режимах, побудова навантажувальної дiаграми, розрахунок i вибiр потужностi електродвигуна.
1 ОСНОВНI ТЕОРЕТИЧНI ПОЛОЖЕННЯ
О скiльки тахограма пiдйомної лебiдки триперiодна (рис. 11.1), то розрахунок i вибiр потужностi двигуна здiйснюється за наступною методикою.

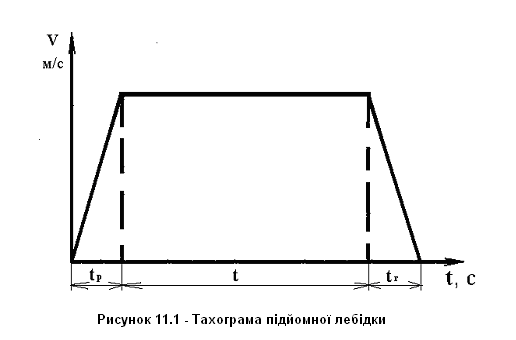

Рисунок 11.1 – Тахограма підйомної лебідки
Швидкiсть обертання барабану визначається за формулою
ωб = , об/хв, (11.1)
де V - швидкiсть руху вантажу, м/с ( V = 0.0477 м/с );
D - дiаметр барабану лебiдки, м ( D = 0.058 м ).
Швидкiсть елетродвигуна
ωд = ωб і , об/хв, (11.2)
де ωб - швидкiсть обертання барабану, об/хв;
i - передавальне число редуктора (i=12).
Момент опору на валу двигуна
МО = , кГм, (11.3)
де G - вага вантажу, Н (G=92 кГ);
- ККД механiзму ( =0,8).
Необхiдна потужнiсть на валу електродвигуна для подолання моменту опору:
P = , кВт. (11.4)
Номiнальний момент на валу електродвигуна
MНОМ=975 , кГм,
де ωНОМ - номiнальна швидкiсть обертання двигуна, об/хв;
РНОМ - номiнальна потужність двигуна, кВт;
або MНОМ= , Нм. (11.5)
Час розгону електродвигуна
tp = =
= , с , (11.6)
де - приведений до валу електродвигуна маховий момент приводу, кГм2.
Час гальмування електродвигуна
tг = = , с. (11.7)
= + + + , (11.8)
де - маховий момент двигуна ; = 0,195 кГм2;
- маховий момент редуктора;
= 0,12 кГм2;
- маховий момент барабана ;
= 0,035 кГм2.
Шлях, пройдений вантажем за час розгону
h1 = 0,5 . V . tр, м. (11.9)
Шлях, пройдений вантажем за час гальмування
h2 = 0,5 . V . tг, м.
Шлях рiвномiрного руху:
h = H - ( h1 + h2), м, (11.10)
де Н - висота пiднiмання вантажу ( Н=1,45 м ).
Час рiвномiрного руху:
t = , c. (11.11)
Необхiдна потужнiсть двигуна
Pд = , кВт. (11.12)
Умова вибору асинхронного двигуна з фазним ротором за каталогом:PНОМ PД .
Максимальний момент двигуна:
ММАХ = МНОМ ,
де - коефіцієнт перевантаження за моментом (=1,8 - 2,4 ).
Визначаємо номiнальне i критичне ковзання
SНОМ= , SКР =SНОМ ( + ), (11.13)
де ω0 - синхронна швидкість.
Пуск двигуна здiйснюється в три ступенi при пусковому моментi
МП=0.8 ММАХ.
Ковзання на природній характеристиці при цьому моменті:
, (11.14)
де ; .
Показник перемикання:
, (11.15)
Опiр обмотки ротора:
Rр = , Ом, (11.16)
де Eрот - е.р.с. ротора, В;
Iном.р - номiнальний струм ротора, А.
Опори ступенiв пускового резистора:
, Ом;
, Ом; (11.17)
, Ом.
Для перевiрки вибраного електродвигуна за навантажувальною дiаграмою необхiдно зняти покази ватметра вiд tр до tг , тобто за час перемiщення вантажу вiд нижнього до верхнього кiнцевих вимикачiв.
Еквiвалентна потужнiсть
, кВт. (11.18)
Умова перевiрки Рекв Рн.
