5.Способы Получения вращающегося Магнитного поля
5.1.Пульсирующее магнитное поле
Вращающееся магнитное поле нашло исключительно широкое практическое применение. С его помощью реализован принцип работы большинства электрических машин (асинхронные и синхронные двигатели, образующие класс трехфазных машин, а также двухфазные двигатели переменного тока). Рассмотрение этого вопроса начнем с понятия пульсирующего поля.
Рис.5.78. Условное представление катушки индуктивности
Пусть по катушке протекает синусоидальный ток i = Imsin(t + i). Этот ток вызовет синусоидальный магнитный поток, причем направление тока и магнитного потока определяется по правилу правоходового винта.
Из соотношения
109(5.106)
имеем
. 110(5.107)
Соответственно магнитная индукция
B = Bmsin(t+i). 111(5.108)
Ток и магнитный поток изменяются в фазе. Поскольку ток синусоидален, то синусоидальными являются магнитный поток и магнитная индукция, т.е. магнитный поток меняется как по величине, так и по направлению (рис. 5.1) это и есть пульсирующее магнитное поле.
5.2.Вращающееся магнитное поле системы двух катушек
Пусть даны две одинаковые катушки, оси которых расположены под углом 90 по отношению друг к другу (Рис. 5 .79).
По катушкам протекают токи:
I1 = Imsint;
.
Временной и пространственный сдвиг катушек составляет 90. В каждой катушке возникает свое пульсирующее поле.
; 112(5.109)
. 113(5.110)

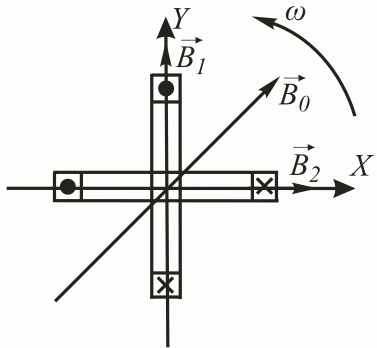

Рис.5.79. Система двух катушек с пространственным сдвигом на 90○
Полученный результат показывает, что результирующая магнитная индукция не зависит от времени и равна амплитуде магнитной индукции одной из катушек.
B1(t) = Bmsint;
B2(t) = Bmcost.
Оценим значения B1(t), B2(t), B0(t) в различные моменты времени:

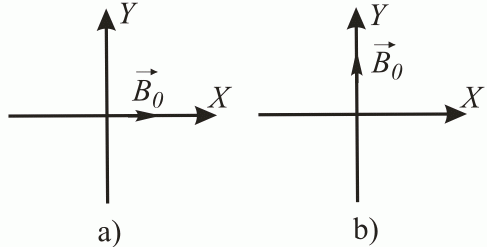

при t = 0: B1(t) = 0, B2(t) = Bm, B0 = Bm (Рис. 5 .80.a);
при t = /2: B1(t) = Bm, B2(t) = 0, B0 = Bm (Рис. 5 .80.b).
Вектор вращается с угловой частотой . Частота вращения вектора магнитного поля определяется частотой тока, питающего катушки. Направление вращения вектора магнитного поля можно изменить на противоположное, изменяя направление тока в одной из катушек на обратное.
Рис.5.80. Значение магнитной индукции в разные моменты времени

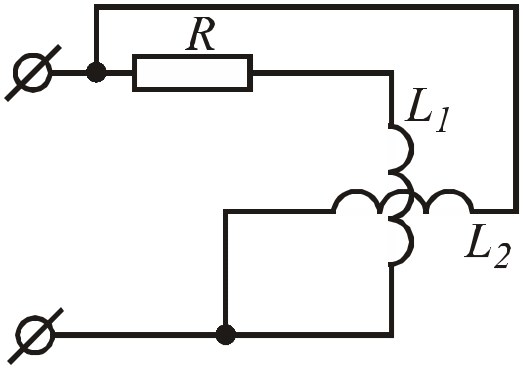

Для получения вращающегося магнитного поля необходимо, чтобы одна катушка обладала большой индуктивностью, но малым сопротивлением, а вторая наоборот (Рис. 5 .81). Таким образом, достигается фазовый сдвиг примерно на 90.
Рис.5.81. Способ получения пространственного и фазового сдвига на угол 90○
5.3.Вращающееся магнитное поле системы трёх катушек
Рассмотрим аналогичную систему трёх катушек, оси которых сдвинуты на угол 120.

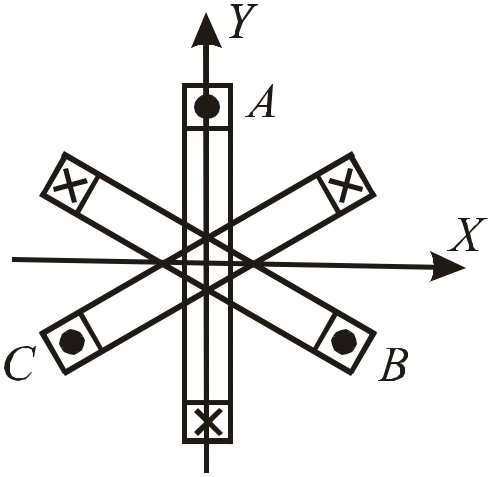

Рис.5.82. Система трёх катушек
Катушки жестко закреплены, кроме того, токи так же имеют временной сдвиг в 120:
iA = Imsint;
;
,
а соответственно магнитные индукции:
BA(t)= Bmsint;
;
.
Каждый из этих токов вновь вызовет пульсирующее магнитное поле. Найдём результат действия этих токов:
. (5.111)
Рис.5.83. Вектора на плоскости XOY
Найдём проекции данных векторов на каждую из осей (рис. 5.6).
Ось ОХ:
Ось OY:
В итоге
. 114(5.112)
Полученный результат показывает, что амплитуда магнитной индукции не меняется во времени, но в отличие от системы двух катушек в полтора раза больше амплитуды магнитной индукции любой из катушек. Это, в свою очередь, говорит о том, что работа, совершаемая полем трёх катушек, будет в полтора раза больше, чем работа, совершаемая полем двух катушек.
Найдем отношения проекций BX и BY
.
Пусть t = , тогда
,
т.е. вектор результирующей магнитной индукции вращается с постоянной угловой частотой и при вращении описывает окружность. Такое магнитное поле называется круговым.
