3.8.Преобразование треугольника сопротивлений в эквивалентную звезду и обратное преобразование
При расчете разветвленных цепей и, особенно, при определении их входных сопротивлений может возникнуть вопрос о преобразовании треугольника сопротивлений в эквивалентную звезду или обратного преобразования. Такая процедура становится возможной при условии неизменности потенциалов на зажимах преобразуемого участка цепи.
Рассмотрим участок цепи, соединенный треугольником (Рис. 3 .48).
Составим уравнения по первому и второму законам Кирхгофа для «треугольника».
Рис.3.48. Взаимное преобразование «треугольника» в «звезду»
По первому закону Кирхгофа
«1 узел»: ;
«2 узел»: .
По второму закону Кирхгофа
.
Решим эту систему уравнений, например, относительно тока
Определим напряжение :
в схеме «треугольник»
;
в схеме «звезда»
Причем, должно выполняться такое равенство: . Приравнивая эти выражения, получим формулы перехода от соединения сопротивлений «треугольником» к сопротивлениям «звезды»
.86(3.83)
Покажем на примере применимость данного преобразования.
Рис.3.49. Преобразование «треугольника» сопротивлений в «звезду»
Рис.3.50. Преобразование «звезды» сопротивлений в «треугольник»
Обратное преобразование из «звезды» в «треугольник» выполняется по формулам перехода
87(3.84)
3.9.Метод эквивалентного генератора (активного двухполюсника)
Все методы, рассмотренные ранее, предполагали расчет токов одновременно во всех ветвях цепи. Однако в ряде случаев бывает необходимым контролировать ток в одной отдельно взятой ветви. В этом случае применяют для расчета метод эквивалентного генератора.
Пусть дана некоторая электрическая цепь, которую представим активным двухполюсником (Рис. 3 .51). Необходимо рассчитать ток в ветви ab:
1) введем в ветвь ab два источника ЭДС и , одинаковые по величине и противоположно направленные
;
Рис.3.51. Преобразование исходного двухполюсника в сумму двух цепей
2) используя принцип наложения, данную цепь представим суммой двух цепей. В первой оставим все источники активного двухполюсника и источник ЭДС . Вторая цепь представляет собой пассивный двухполюсник и источник ЭДС .
На основании принципа наложения ток ветви ab,
;
; .
Поскольку – любые по величине, то подберем их значения такими, чтобы ток был равен нулю. Для этого выберем .

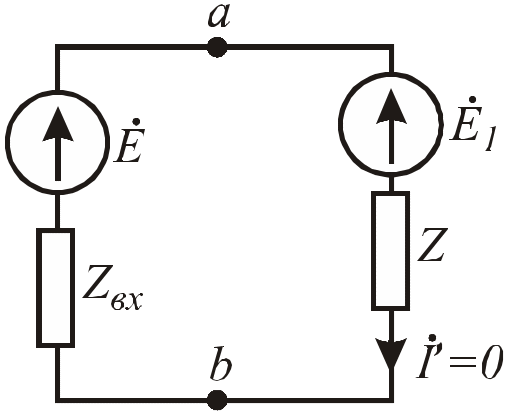

Напряжение на зажимах источника в режиме холостого хода численно равна его ЭДС. Тогда активный двухполюсник с источником может быть представлен в виде:
Рис.3.52. Схема замещения активного двухполюсника
В этой схеме эквивалентная ЭДС активного двухполюсника
и следовательно, ток
.
Таким образом, ток в ветви ab
. 88(3.85)
Пусть дана цепь (рис.2.12), рассчитаем ток методом эквивалентного генератора.
Рис.3.53. Исходная цепь
Последовательность расчета:
1. Разомкнем ветвь с сопротивлением Z1 или примем Z1 = .
2. Зададим положительное направление и для произвольно выбранных положительных направлений токов, например, первого контура, запишем уравнение по второму закону Кирхгофа
.
3. Токи и в преобразованной схеме (рис. 3.13) рассчитываем любым известным методом, например, методом контурных токов
Тогда ; .
Рис.3.54. Преобразованная цепь
4. Определим эквивалентное сопротивление пассивного двухполюсника. Для этого мысленно закоротим все источники ЭДС исходной цепи, оставляя для реальных источников их внутренние сопротивления.
Рис.3.55. Схема пассивного двухполюсника
В образовавшейся схеме пассивного двухполюсника невозможно определить эквивалентное сопротивление относительно зажимов a-b, так как нет последовательно-параллельного соединения приемников, поэтому необходимо выполнить преобразование какого-либо участка цепи из «треугольника» в «звезду» или выполнить обратное преобразование.
Заменим, например, треугольник сопротивлений Z2 – Z3 – Z5 в звезду Z23 – Z25 – Z35. При этом получится схема с последовательно-параллельным соединением приемников (Рис. 3 .55).
Сопротивления этой схемы
и эквивалентное сопротивление
.
Окончательно
.
