4.4. Блок измерения би-037в
Блок БИ-037В выполняет следующие функции: формирует модулирующее напряжение для передатчика, изменяющееся по несимметричному пилообразному закону; формирует управляющее напряжение для регулировки усиления блока УНЧ-037М; осуществляет поиск и обнаружение сигнала разностной частоты; формирует импульс "Измерительный интервал" и преобразует его в постоянное напряжение, значение которого пропорционально высоте полета; осуществляет контроль работоспособности основных узлов и блоков высотомера и выдачу сигналов "Исправность" или "Отказ" и работу высотомера в режимах "Контроль" и "Уст. Н" (установка высоты).
В состав схемы блока входят (рис. 4.17): устройство захвата и поиска, частотный дискриминатор, экспоненциальный преобразователь, модулятор, измеритель, формирователь сигналов, подавитель флюктуации.
В блоке БИ-037В предусмотрены режимы работы "Поиск и захват", "Слежение", "Контроль" и "Уст. Н" (установка высоты).
Устройство захвата автоматически контролирует амплитуду напряжения частотой Fp, формирует сигналы "Захват", "Разрешение", "Исправность" и "Отказ".
В состав устройства входят полосовой фильтр ПФЗ, выпрямитель ВЗ, схема сравнения СС5, схемы задержки 2,3, Кл4 и электронное реле ЭР1.
На вход устройства захвата с блока УНЧ-037М через Кл1 поступает сигнал частотой Fp (ключ открыт только во время рабочего хода модуляции). Напряжение коммутации Кл1 формируется в схеме модулятора. При открытом Кл1 напряжение частотой Fp поступает на полосовой фильтр, выполненный по схеме активного фильтра, настроенного на частоту 30 кГц с полосой пропускания ΔF = 5...11 кГц. Выпрямителем ВЗ напряжение частотой Fp выпрямляется, и его
Рис.4.17. Функциональная схема блока БИ-037В
постоянное напряжение поступает на схему сравнения СС5, на которую подается опорное напряжение Uon с резисторного делителя напряжения. Если напряжение выпрямителя меньше опорного, схема сравнения 5 формирует отрицательный уровень напряжения, соответствующий режиму "Поиск". Как только напряжение выпрямителя станет больше опорного, схема сравнения формирует положительное напряжение, соответствующее моменту захвата сигнала, т. е. на ее выходе формируется сигнал "Захват", который поступает на устройство поиска и в схему задержки 3 устройства захвата.
Схема задержки 3 формирует сигнал "Разрешение", выдает и снимает его с задержкой на 35...85 мс относительно выдачи сигнала "Захват". Это необходимо для исключения пульсаций выходного напряжения схемы измерителя. Для создания задержки используется времязадающая RC-цепь.
Сигнал "Разрешение" поступает в измеритель.
Схема задержки 2 обеспечивает временную задержку длительностью 1...2 с на выдачу и снятие сигнала "Исправность" после выдачи и снятия сигнала "Разрешение", что необходимо для восстановления переходных процессов в схеме измерителя при появлении сигнала "Разрешение".
Схема задержки 2 выдает сигнал "Исправность" в виде положительного напряжения, которое поступает на электронное реле, выполненное на транзисторе VT1 и реле К1. При отсутствии сигнал "Захват" транзистор VT1 закрыт, реле К1 обесточено и напряжение +27 В в виде сигнала "Отказ" поступает на указатель УВ-5М, систему МСРП-64 и контрольный соединитель, к которому подключается контрольно-проверочная аппаратура. При наличии сигнала "Захват" транзистор VT1 открывается, реле К1 срабатывает и напряжение +27 В в виде сигнала "Исправность" выдается на приборы ПКП (бленкер "РВ"), системы ССОС, САУ и контрольный соединитель.
Частотный дискриминатор формирует напряжение рассогласования (сигнал ошибки), значение которого пропорционально отклонению частоты Fp от переходной частоты дискриминатора. В состав схемы входят два полосовых фильтра ПФ1, ПФ2 и выпрямители B1, B2. Фильтры ПФ1, ПФ2 выполнены по одинаковым схемам и представляют собой активные фильтры с частотами настройки 25 кГц (ПФ1) и 35 кГц (ПФ2), которые формируют полосу пропускания F = 10...12 кГц. Сигнал частотой Fp с блока УНЧ-037М через Кл1 поступает на фильтры и затем на выпрямители. Они формируют положительное или отрицательное напряжение, значение и знак которого зависят от отклонения частоты Fp относительно частоты 30 кГц (переходная частота дискриминатора). Сигнал ошибки с нагрузок выпрямителей поступает на интегратор, устройства поиска (через Кл10).
Нагрузку выпрямителей еще называют схемой разности.
Устройство поиска формирует поисковое напряжение в режиме "Поиск" и управляющее напряжение в режиме "Слежение".
Основными элементами устройства являются ключи Кл9, Кл10, интегратор 3, схема сравнения СС6.
Режим "Поиск" включается при потере сигнала и при включении высотомера. При этом устройство захвата не выдает сигнала "Захват" и на выходе СС5 формируется отрицательный уровень напряжения, соответствующий режиму "Поиск". Этим напряжением открывается Кл9 и закрывается Кл 10. Ключ Кл10 отключает выход дискриминатора от входа интегратора 3, чем размыкается контур стабилизации частоты Fp. Ключ Кл9 подключает к интегратору схему сравнения 6, и эта цепь образует генератор пилообразного напряжения. На его выходе формируется поисковое напряжение (см. рис. 4.11) частотой 3...5 Гц, которое поступает на экспоненциальный преобразователь.
При наличии сигнала "Захват" на выходе схемы сравнения 5 устройства захвата формируется положительный уровень напряжения, соответствующий режиму "Слежение". Этим напряжением открывается Кл10, подключая выход дискриминатора к интегратору, а Кл9 закрывается, размыкая цепь генератора поискового импульса. В этот момент на выходе интегратора 3 фиксируется управляющее напряжение, которое под действием сигнала ошибки дискриминатора будет изменяться (при изменении высоты полета). Оно поступает на экспоненциальный преобразователь.
Экспоненциальный преобразователь формирует управляющее напряжение, значение которого в зависимости от высоты полета может изменяться в пределах -0,024...-6 В. Он представляет собой инвертирующий усилитель с переменным коэффициентом передачи. Выходное напряжение преобразователя поступает на регулятор АРУ блока УНЧ-037М и модулятор в качестве управляющего напряжения.
Модулятор формирует модулирующее напряжение несимметричной пилообразной формы, импульсы "Измерительный интервал" (Ти) и "Разрядный". Основными узлами схемы являются генератор пилообразного напряжения ГПН, Кл2, схемы сравнения СС1, СС2, ждущий мультивибратор MB, инвертор, триггер, устройство контроля импульса "Измерительный интервал" Ти и схема задержки 1.
Генератор ГПН формирует несимметричное пилообразное напряжение, состоящее из рабочего хода Ти и паузы Тп. Длительность рабочего хода (наклон "пилы") зависит от значения управляющего напряжения Uy, которое формируется экспоненциальным преобразователем.
В режиме "Поиск" напряжение Uy преобразователя изменяется по экспоненциальному закону, а на выходе генератора ГПН за период поиска образуется последовательность пилообразных напряжений с максимальной крутизной (наклоном) в начале рабочего хода поискового напряжения и минимальной к концу (см. рис. 4.11). Оно поступает на варикап модуля М45203, осуществляя частотную модуляцию. Это происходит до появления сигнала "Захват", когда напряжение устройства поиска и экспоненциального преобразователя будет иметь определенное значение, которым определяется крутизна рабочего хода ТМ модулирующего напряжения (наклон "пилы").
В режиме "Слежение" Кл2 в моменты t1 и t6 (рис. 4.18) открыт инвертированным положительным напряжением мультивибратора. Ждущий мультивибратор формирует импульс паузы Тп, который называется импульсом "Разрядным". В устойчивом состоянии мультивибратор формирует отрицательный импульс U6, который инвертируется в положительный импульс U7 и он поступает на Кл2 модулятора, Кл10 схемы поиска и Кл1, включенный на входе устройства захвата и частотного дискриминатора.

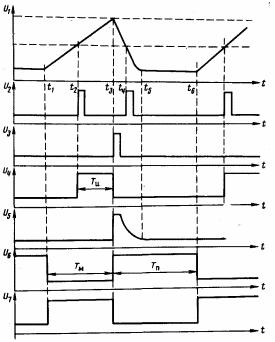

Рис. 4.18. Временные диаграммы процессов, происходящих в модуляторе блока БИ-037
Ключи открываются, и через Кл2 управляющее напряжение экспоненциального преобразователя поступает на генератор ГПН; на его выходе формируется линейно нарастающее напряжение U1 с крутизной (наклоном "пилы"), определяемой значением управляющего напряжения. Когда частота передатчика достигнет частоты настройки нижнего резонатора блока БР-037 (момент t2), он выдает импульс, который поступает на схему сравнения 1, на которую прикладывается опорное напряжение Uon. Схема сравнения 1 нормирует по амплитуде импульс резонатора и формирует положительный импульс U2, который через КлЗ поступает на триггер и запускает его.
В момент t3 когда частота передатчика достигает частоты настройки верхнего резонатора блока БР-037, он выдает импульс на схему сравнения 2, которая формирует положительный импульс U4. Он поступает на другой вход триггера и возвращает его в исходное состояние (триггер опрокидывается). В результате на его выходе формируется положительный импульс U4 длительностью ТИ, который является импульсом "Измерительный интервал". Его длительность зависит от длительности рабочего хода Тм модулирующего напряжения, а следовательно, от высоты полета. При увеличении высоты она увеличивается, так как уменьшается крутизна модулирующего напряжения, и наоборот. Импульс "Измерительный интервал" поступает в схемы измерения и контроля наличия этого импульса.
Одновременно положительный импульс СС2 поступает на ждущий мультивибратор и через схему задержки 1 на генератор ГПН. Мультивибратор устанавливается в другое состояние и формирует положительный импульс U6 длительностью 300...400 мкс (импульс паузы Тп), который называется "Разрядным". Он поступает в схему измерителя и инвертор. Отрицательным импульсом U7 инвертора закрываются Кл2 модулятора, Кл10 устройства поиска и Кл1, включенный на входе устройства захвата и дискриминатора.
При поступлении положительного импульса СС2 на генератор ГПН он начинает формировать линейно падающее напряжение, и частота передатчика начинает уменьшаться. Однако импульс нижнего резонатора блока БР-037 и схемы сравнения 1 (в момент t4) не изменит состояния триггера, так как КлЗ закрыт импульсом "Разрядный".
При закрытом Кл2 генератор продолжает формировать линейно падающее напряжение. Схема задержки 1 затягивает задний фронт этого напряжения U5. Этим обеспечивается формирование модулирующего напряжения ниже уровня, соответствующего частоте настройки нижнего резонатора блока БР-037, что необходимо для формирования импульса "Измерительный интервал" передними фронтами импульсов резонаторов. В момент t5 заканчивается импульс с выхода схемы задержки 1, но Кл2 еще разомкнут и напряжение на выходе генератора ГПН остается постоянным (горизонтальный участок модулирующего напряжения):
Через 300…400 мкс мультивибратор самостоятельно устанавливается в устойчивое состояние, Кл2 модулятора, Кл10 устройства поиска и Кл1 открываются, начинается рабочий ход модулирующего напряжения и весь процесс повторяется.
Устройство контроля ТИ контролирует наличие импульса "Измерительный интервал" на выходе триггера. При наличии этих импульсов схема выдает напряжение, близкое к нулю. При их пропадании она выдает положительное напряжение, поступающее на схему сравнения 5 устройства захвата, которая через 1...2 с снимает сигнал "Исправность" и выдает сигнал "Отказ".
Измеритель преобразует длительность импульса "Измерительный интервал" в положительное постоянное напряжение, значение которого пропорционально высоте полета Н. Основными элементами измерителя являются: интегратор 2, источник опорного напряжения Uоп, схемы совпадения И1, И2, ключи Кл5, Кл8, Кл11 и усилитель УПТ.
Схемы совпадения управляют работой ключей. Схема И1 управляется импульсами "Разрешение" устройства захвата и "Измерительный интервал" модулятора, а также импульсами схемы подавления флюктуации. Схема И2 управляется импульсами "Разрешение", схемы подавления флюктуации и "Разрядный". При наличии на входе схемы И1 положительных импульсов "Разрешение" и "Измерительный интервал" она выдает положительный импульс, которым открывается Кл5, и накопительный конденсатор интегратора 2 начинает заряжаться от источника опорного напряжения. По окончании импульса "Измерительный интервал" (см. рис. 4.18) Кл5 закрывается, но срабатывает схема И2, на которую поступает импульс "Разрядный". Схема И2. открывает Кл8, и конденсатор интегратора 2 начинает разряжаться. Постоянная времени его разряда выбрана большой, и он не успевает разрядиться за время действия этого импульса. После его окончания Кл8 закрывается, и интегратор 2 до прихода переднего фронта импульса Ти на схему И1 переходит в режим "Память", после чего весь процесс повторяется и на выходе измерителя формируется постоянное положительное напряжение, значение которого пропорционально длительности импульса "Измерительный интервал", а следовательно, и высоте полета. Оно после усиления поступает на указатель УВ-5М, системы САУ, МСРП, ССОС и приборы ПКП.
При отсутствии положительных импульсов "Разрешение" Кл5, Кл8 будут закрыты, и интегратор 2 переходит в режим "Память".
Для компенсации остаточной высоты самолета Ност к интегратору 2 подключается напряжение с потенциометра "0 Н" блока БС-037. Это напряжение поступает на интегратор 2 через Кл11, который в режиме "Контроль" размыкает цепь компенсации остаточной высоты.
Схема подавления флюктуации уменьшает флюктуации выходного напряжения схемы измерителя при появлении переотраженного сигнала. При его появлении на выходе экспоненциального преобразователя появляются скачки напряжения. Они поступают в схему подавления флюктуации, которая выдает отрицательные уровни напряжений на схемы И1, И2 измерителя, переводя его в режим "Память".
В режиме "Поиск" схема подавления флюктуации отключается отрицательным напряжением схемы задержки 3 устройства захвата, а также на высотах более 75 м, так как скачки напряжения экспоненциального преобразователя оказываются меньше порога срабатывания схемы подавления флюктуации и она не влияет на работу измерителя.
Режим "Контроль" блока БИ-037В необходим для проверки работоспособности высотомера как на земле, так и в полете. Он включается нажатием кнопки "Контроль" на указателе высоты УВ-5М (см. рис. 4.8). При этом сигнал "Контроль" в виде напряжения +27 В из указателя поступает на Кл11 схемы измерителя и на схему формирования сигналов. Она формирует напряжение +9 В, которое поступает на схему сравнения СС5 устройства захвата, интегратор 3 устройства поиска, экспоненциальный преобразователь и триггер модулятора. При этом устройство захвата при исправной работе модулей М45203, М45110-1, блока БР-037 и модулятора блока БИ-037В выдает сигналы "Разрешение" и "Исправность", интегратор 3 устройства поиска отключается от экспоненциального преобразователя. Преобразователь формирует эталонное управляющее напряжение, и на выходе модулятора создается модулирующее напряжение с определенной длительностью рабочего хода, значение которой пропорционально контрольной высоте (15±2) м. Триггер измерителя переводится в режим ждущего мультивибратора, и начинает формировать импульс "Измерительный интервал", длительность которого соответствует значению контрольной высоты. На выходе измерителя формируется напряжение, пропорциональное этой длительности, а на указателе УВ-5М отрабатывается контрольная высота.
Режим "Установка высоты"—"Уст.Н" необходим при проверке высотомера контрольно-проверочной аппаратурой КПА. При включении КПА (КП РВ-5 или КПА-034) в режим "Уст.Н" в нее выдается напряжение +27 В. Оно поступает в схему формирования сигналов, которая выдает постоянное напряжение +9 В, поступающее на устройство захвата и интегратор 3 устройства поиска. Устройство захвата выдает сигналы "Разрешение" и "Исправность", интегратор 3 отключается от экспоненциального преобразователя.
Из аппаратуры КПА выдается изменяющееся напряжение, имитирующее высоту полета. Оно через блок БС-037 поступает на экспоненциальный преобразователь, что приводит к изменению его выходного напряжения, напряжения модулятора, изменению длительности импульса "Измерительный интервал", выходного напряжения измерителя. Стрелка указателя УВ-5М при этом устанавливается в диапазоне имитируемых высот.
