Алгебраические критерии устойчивости.
Алгебраический критерий позволяет определить устойчивость системы по коэффициентам характеристического уравнения.
Необходимое условие устойчивости:
Условие: Все коэффициенты характеристического полинома должны быть одного знака.
Необходимое и достаточное условие были получены независимо друг от друга Гауссом и Гурвицом.
Критерий Гурвица.
Для определения устойчивости составляется матрица Гурвица. По главной диагонали записываются все коэффициенты полинома от an-1 до a0. Справа от главной диагонали записываются коэффициенты с увеличивающимися номерами, а слева с уменьшающимися, оставшиеся места заполняются нулями.
Матрица Гурвица:

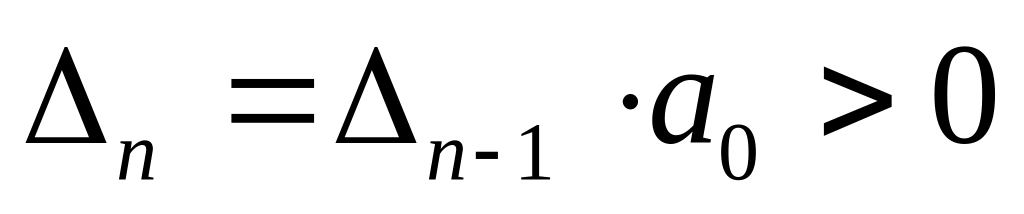

Линейная система устойчива, если при положительномan все определители Гурвица положительны.
Общий недостаток алгебраических критериев – невозможность оценить степень устойчивости, причем трудно понять и причину неустойчивости.
Алгебраический критерий позволяет получить требование устойчивости в виде формул.
Устойчивость системы апчг.

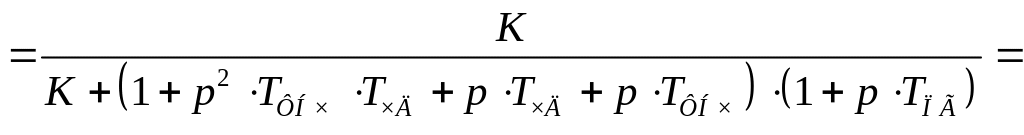

Составим матрицу Гурвица:
TФНЧ = TЧД = TПГ = T
TФНЧ> TЧД> TПГ
На практике в АПЧГ обязательно есть элемент с большим T для обеспечения стабильной работы.
Последнее соотношение определяет требование к KР(p), исходя из знака ОС.
Качество регулирования.
Качество определяется сравнением ожидаемого и получаемого.
δ(t) – мера качества (ошибка) – разница между желаемым и действительным. Для следящих системKЖ(p) = 1.
Качество регулирования определяется для некоторых типовых воздействий, к которым реальные процессы могут быть близкими.
Виды воздействий:
полиномиальное воздействие – модель медленно меняющегося воздействия;
скачкообразное воздействие – модель быстро меняющегося процесса;
гармоническое воздействие – модель периодического процесса;
стационарный случайный процесс.
Для скачкообразного задающего воздействия при нулевом хЗ(t) получается следующая ошибка:
Т.е. мерой качества является отличие переходной характеристики замкнутой системы от единицы. Так как при наблюдении переходная характеристика автоматически сравнивается с единицей, то мерой качества считают саму переходную характеристику.
Качество регулирования можно определить по числовым показателям переходной характеристики.
tm – время достижения первого максимума;
tРЕГ – время регулирования;
ТВ – период колебания на вершине;
(∆hm)/hУСТ *100 – перерегулирование.
Определение качества при гармоническом воздействии.
Показатель колебательности:
Определение качества при полиномиальном воздействии.
Качество регулирования при полиномиальном воздействии определяется для каждого из слагаемого полинома и соответственно получаются ошибки.
Виды ошибок:
статическая ошибка – при постоянном воздействии:
скоростная ошибка – при линейноменяющимся воздействии:
ошибка по ускорению – при квадратичном воздействии:
Стационарный случайный процесс.
x(t) – стационарный случайный процесс, как правило, нормальный.
