4.1 Анализ свойств объекта при отсутствии запаздывания
, где k = 1; b1 = 5; τ = 0;
4.1.1 Переходный процесс
Выражение для переходной функции было выведено выше и имеет следующий вид:
;
Подставляя k =1; b1 =5; τ =0, получаем переходную функцию по каналу регулирования:
;
Данные для построения переходного процесса по каналу регулирования представлены в таблице 4.1.
Таблица 4.1
t |
0 |
2.5 |
5 |
7.5 |
10 |
12.5 |
15 |
17.5 |
20 |
h(t) |
0 |
0.532 |
1.807 |
3.615 |
5.655 |
7.91 |
10.344 |
12.651 |
15.092 |
График переходного процесса по каналу регулирования при отсутствии запаздывания представлен на рис. 34.
Рисунок 34 – переходного процесса по каналу регулирования при τ=0
Построение амплитудо-частотной характеристики:
Амплитудо-частотную характеристику построим по известной формуле:
;
Данные построения АЧХ канала регулирования представлены в таблице 4.2.
Таблица 4.2.
ω |
0.1 |
0.25 |
0.5 |
0.75 |
1.0 |
1.25 |
1.5 |
1.75 |
2.0 |
А(ω) |
10 |
2.499 |
0.737 |
0.345 |
0.193 |
0.125 |
0.08 |
0.065 |
0.049 |
График АЧХ при τ=0 изображён на рис. 35.
Рисунок 35 – АЧХ по каналу регулирования при τ=0
Построение фазо-частотной характеристики:
ФЧХ по каналу регулирования определяется формулой:
;
Подставляя исходные данные k =1; b1 =5; τ =0, получаем:
;
Данные построения ФЧХ канала регулирования представлены в таблице 4.3.
Таблица 4.3.
ω |
0 |
0.5 |
1.0 |
1.5 |
2.0 |
2.5 |
3.0 |
3.5 |
4.0 |
(ω) |
-1.57 |
-2.76 |
-2.95 |
-3.01 |
-3.04 |
-3.06 |
-3.07 |
-3.08 |
-3.09 |
График ФЧХ по каналу регулирования представлен на рис. 36.
Рисунок 36 – ФЧХ по каналу регулирования при τ=0
4.1.4 Амплитудо-фазовая характеристика.
Для построения АФХ по каналу регулирования без запаздывания воспользуемся известными формулами:
;
;
где
;
;
Данные построения АФХ канала регулирования представлены в таблице 4.4.
Таблица 4.4.
Re |
-4.988 |
-4.706 |
-4.0 |
-2.5 |
-0.69 |
-0.294 |
-0.192 |
Im |
-99.751 |
-18.824 |
-8.0 |
-2.5 |
-0.276 |
-0.074 |
-0.038 |
ω |
0.01 |
0.05 |
0.1 |
0.2 |
0.5 |
0.8 |
1 |
График АФХ по каналу регулирования представлен на рис. 37.
Рисунок 37 – АФХ по каналу регулирования при τ=0
5. Определение оптимальных настроечных параметров пропорционально-интегрального регулятора
5.1.Расчет расширенных частотных характеристик объекта по каналу регулирования.
Для построения РАЧХ воспользуемся ранее выведенными формулами.
Данные для построения РАЧХ приведены в таблице 5.1.
Таблица 5.1
ω |
0.01 |
0.2 |
0.4 |
0.6 |
0.8 |
1.0 |
1.2 |
1.4 |
А(m,ω) |
98.8 |
4.03 |
1.27 |
0.617 |
0.36 |
0.24 |
0.18 |
0.13 |

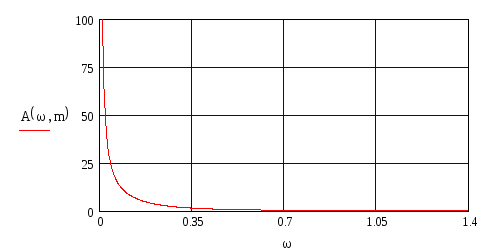

На рис. 38 представлен график РАЧХ по каналу управления при отсутствии запаздывания.
Рисунок 38 – РАЧХ по каналу управления
при ω < 0,905
при ω ≥ 0,905
Данные для построения РФЧХ приведены в таблице 2.2.
Таблица 5.2
ω |
0 |
0.2 |
0.4 |
0.6 |
0.8 |
1.0 |
1.2 |
1.4 |
(m,ω) |
-1.79 |
-2.71 |
-3.09 |
-3.24 |
-3.33 |
-3.38 |
-3.41 |
-3.43 |
График полученной РФЧХ имеет вид, представленный на рис. 39.
Рисунок 39 – РФЧХ по каналу управления
