Цель работы
-
Закрепить теоретические знания по теплоотдаче с изменением и без изменения агрегатного состояния теплоносителя, по теплопередаче в трубчатых теплообменных устройствах.
-
Практически ознакомиться с одним из наиболее распространенных в химической промышленности типов теплообменной аппаратуры – кожухотрубчатым теплообменником (на примере теплообменника с Ư –образными трубами).
-
Ознакомиться с практическим применением для целей теплообмена насыщенного водяного пара в качестве горячего теплоносителя (греющего) и воды в качестве холодного теплоносителя (нагреваемого).
-
Экспериментально определить зависимость коэффициентов теплоотдачи от скорости движения холодного теплоносителя – воды.
ОПИСАНИЕ УСТАНОВКИ (рис.)
Установка смонтирована на базе двухходового кожухотрубчатого теплообменника 1 с Ư –образными трубами.
Характеристика теплообменника:
- количество труб n, шт……………………………………..2;
- диаметр труб d2хб, мм ……………………………….28 х2,5;
- полная длина Ư –образной трубы l, м……………………3,4.
В теплообменнике водопроводная вода (холодный теплоноситель) нагревается за счет теплоты конденсации греющего насыщенного водяного пара (горячий теплоноситель).
Вода поступает в трубное пространство теплообменника 1 через ротаметр 9 (тип РС-5). Регулировка расхода ее осуществляется вентилем 10. Для измерения начальной и конечной температур воды на входном и выходном трубопроводах теплообменника установлены термометры 7, 8 (указаны на рис. стрелками).
Насыщенный водяной пар поступает в межтрубное пространство теплообменника. Подача его осуществляется открытием регулирующего вентиля 4. Давление пара в теплообменнике измеряется манометром 5. Конденсат отводится через шайбу II (в момент пуска – через обводную линию). Для удаления неконденсирующихся газов из межтрубного пространства теплообменника служит кран 2.
МЕТОДИКА ПРОВЕДЕНИЯ РАБОТЫ
После изучения руководства и ознакомления с установкой приступить (с разрешения преподавателя) к работе.
Открыв вентиль 10, подать воду в трубное пространство теплообменника (с любым расходом). Путем осторожного открытия вентиля подать пар в межтрубное пространство теплообменника и установить (по манометру 5) давление его около 0,4-0,5 атм, но не выше 1 атм. В течение 3-5 мин, открыв кран 2, произвести продувку межтрубного пространства – удалить из него неконденсирующиеся газы. Одновременно открыть вентиль 3 на обводной линии конденсата для быстрого вывода его из теплообменника.
По окончании продувки и после удаления избыточного конденсата закрыть кран 2 и вентиль 3. Установить некоторый расход воды по ротаметру 9. Численное определение расхода производится с помощью тарировочного графика для ротаметра РС-5, размещенного непосредственно на установке, в зависимости от числа делений, на которое поднимается поплавок ротаметра. В установившемся режиме работы (при данном расходе воды), характеризующимся постоянством температуры воды t2 на выходе из теплообменника, снять показания ротаметра 9 и термометров 7 и 8.
Изменить расход воды и все вышеописанное повторить снова. Рекомендуется провести не менее 10 опытов (при различных расходах воды от минимального до максимального). Давление греющего пара в течение всей работы следует поддерживать постоянным.
После окончания работы закрыть вентиль 4 на паровой линии, а затем через некоторое время вентиль 10 на линии подачи воды. Установку сдать учебному мастеру.
ОБРАБОТКА ОПЫТНЫХ ДАННЫХ
1. С помощью таблиц для насыщенного водяного пара [3] по известному давлению определить температуру конденсации греющего пара (горячего теплоносителя) – tк.
2. Определить среднюю разность температур Δti теплоносителей в каждом опыте:
Δti = Δ tб, i – Δ tм, i / ln (Δ tб, i / Δ tм, i ),
Δ tб, i = tк – t1, i,
Δ tм, i = tк – t2, i.
Здесь i – номер опыта (i = 1, 2, 3,…); t1, i – начальная температура воды (ее возможное изменение от опыта к опыту обусловлено не зависящими от экспериментатора причинам), оC; t2, i – конечная температура воды, оC.
При ( Δ tб, i / Δ tм, i )‹ 2 с достаточной точностью Δ ti может быть определена как среднее арифметическое из Δ tб, i и Δ tм, i .
3. Определить величину удельного теплового потока
qi = ρi Vi ci (t2, i – t1, i)/ F.
Здесь qi – удельный тепловой поток, Вт/м2; ρi, ci – плотность и теплоемкость воды при ее средней температуре ti, кг/м3 и Дж/кг·К (соответственно);
ti = tк – Δ ti;
Vi – объемный расход воды, м3/с; Vi = (50 + 2,91 Ni)· 10-6 или по тарировочному графику; Ni – число делений ротаметра; F – поверхность теплопередачи, м2;
F = π· d1· l· n,

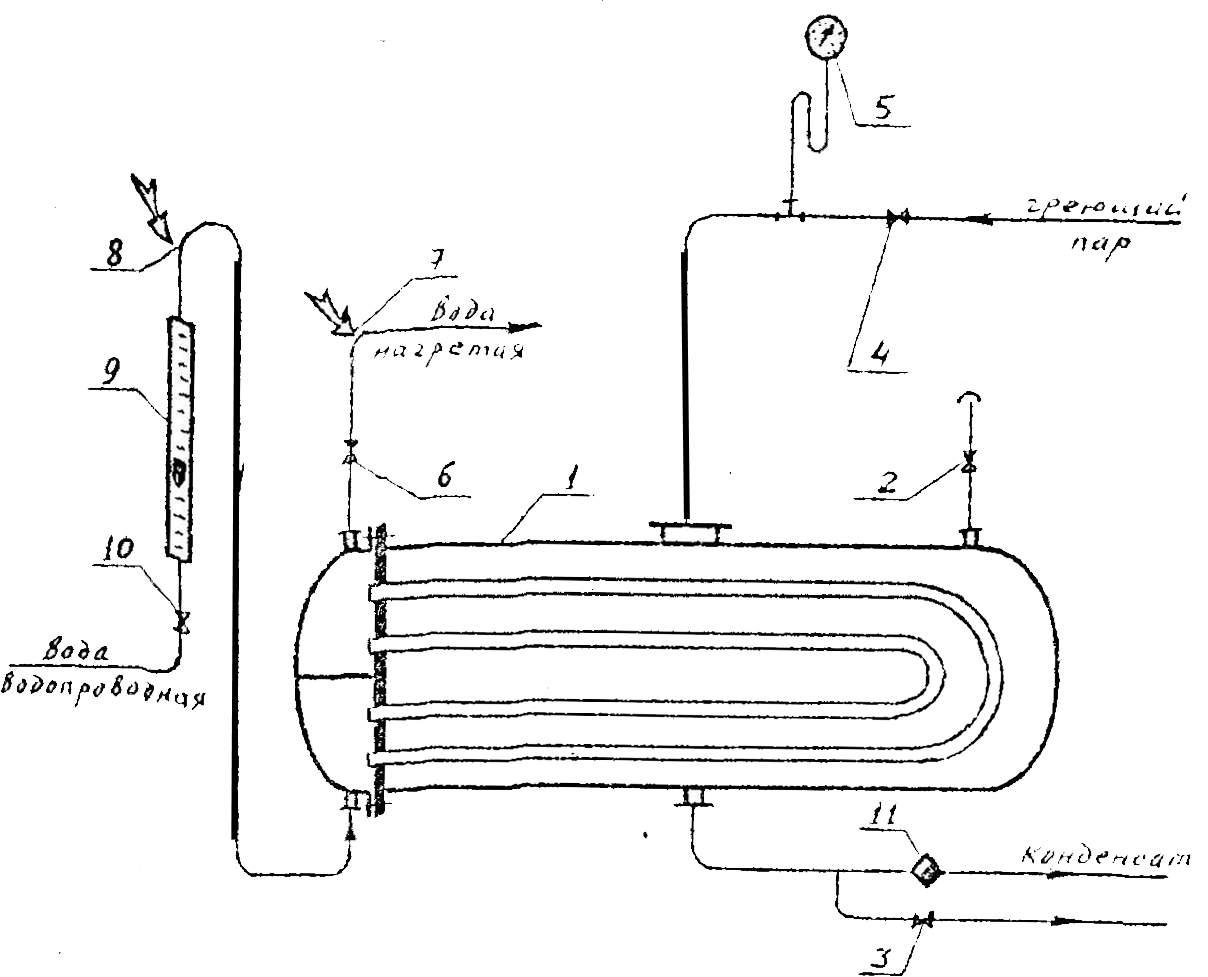

Рис. Схема лабораторной установки для исследования процесса теплопередачи в кожухотрубчатом теплообменнике:
1 – кожухотрубчатый теплообменник с Ư – образными трубами;2 – кран для продувки межтрубного пространства; 3 – вентиль для быстрого слива конденсата; 4 – регулирующий вентиль на линии греющего пара; 5 – манометр; 6 – запорный вентиль (нормально открыт); 7, 8 – точки замера температуры воды (термометры); 9 – ротаметр; 10 – регулирующий вентиль на линии холодной воды; 11 – конденсатоотводчик (шайба).
d1 – внутренний диаметр трубы , м; l – полная длина одной трубы, м; n – число труб в теплообменнике.
4. Определить коэффициент теплоотдачи α1, i от конденсирующегося пара к наружной стенке трубы по эмпирической зависимости для одиночной горизонтальной трубы [3, с. 163]:
α1,i = 0,645 λ (ρ2r g/μ d2)1/3· q-1/3,
где ρ, λ, μ – плотность, коэффициенты теплопроводности и вязкости конденсата (взять при температуре конденсации), соответственно кг/м3; Вт/м·К; Н·с/м2; g – ускорение свободного падения, м/с2; r – удельная теплота конденсации (парообразования), Дж/кг; d2 – наружный диаметр трубы, м.
5. Определить среднюю температуру внутренней стенки трубы tст.i, исходя из условия постоянства величины теплового потока в установившемся режиме работы и заменяя действительную цилиндрическую стенку условной плоской:
tст.i = tк – qi (1/α1,i + δ/λст + 1/1/rзагр),
где δ – толщина стенки трубы, м; λст – коэффициент теплопроводности материала стенки трубы (стали), Вт/м· К; 1/rзагр – тепловая проводимость загрязнений внутренней стенки трубы, Вт/м2·К (принять для воды по [3]).
6. Для каждого опыта определить значение коэффициента теплоотдачи α2,I от внутренней стенки трубы к воде (холодному теплоносителю):
α2,i = qi / tст,i - ti .
7. По результатам эксперимента построить график зависимости коэффициента теплоотдачи α2,i от скорости движения воды ωi в трубах теплообменника. Скорость воды определить предварительно по уравнению расхода:
ωi = Vi / S,
где S – площадь поперечного сечения потока воды, м2;
S = π d12/4· n.
8. Рассчитать значения коэффициентов теплоотдачи от стенки к воде α2,i,расч. с помощью эмпирических уравнений для теплоотдачи при вынужденном движении теплоносителей в прямых трубах. Расчетные формулы подобрать самостоятельно из рекомендованных литературных источников [1-3] в зависимости от гидродинамического режима течения воды в трубах теплообменника.
9. Проиллюстрировать сходимость экспериментальных результатов α2,i с расчетными α2,i, расч., построив корреляционный график в координатах α2,i – α2,i,расч..
