Обозначение холодильников
Таблица 5. – Варианты обозначения холодильников
Обозначение |
Тип холодильника |
ХПТ |
с прямой трубкой |
ХШ |
шариковые |
ХСН |
спиральные с наружным охлаждением |
ХСВ |
спиральные с внутрениим охлаждением |
ХСВО |
спиральные с внутренним охлаждением обратимые |
ХСД |
спиральные с внутренним и наружным охлаждением двустенные |
ХП |
пальчиковые |
Холодильники, изготовленные без взаимозаменяемых конусов, должны иметь размеры сливной трубки: длина не менее 70 мм, диаметр не менее 13 мм, длина верхней части холодильника не менее 65 мм.
4.4. Дефлегматоры (насадки, колонки)
Дефлегматор предназначен для обогащения паров перегоняемой жидкости парами отдельных компонентов. По действию дефлегматор напоминает холодильник, но на каждой ступени охлаждения из смеси паров первыми конденсируются пары более высококипящей жидкости и стекают вниз. Низкокипящий компонент при этом поднимается вверх. Дефлегматор подобран правильно, если в его рабочей зоне происходит полное разделение смеси паров. Пар из дефлегматора попадает в прямой (нисходящий) холодильник и далее после конденсации – в колбу-приемник. В верхнее отверстие дефлегматора вставляют термометр для определения температуры паров, а с помощью отводной трубки в верхней части дефлегматор соединяют с холодильником. В лаборатории органического синтеза используются дефлегматоры различной конструкции (рис. 31 а-е).
а |
б |
в |
г |
д |
е |

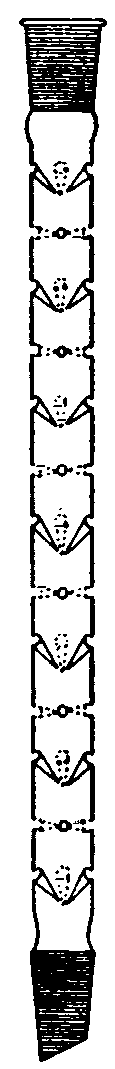

Рисунок 31. – Дефлегматоры различной конструкции.
а – елочный дефлегматор, б - колонка Видмера, в - колонка Дафтона, г - колонка Вигре с насадкой, д - дефлегматор (колонка) с холодильником
4.5. Капельные воронки (англ. Drop funnel)
Капельные воронки предназначены для постепенного прибавления жидкого компонента к реакционной массе до или вовремя проведения органического синтеза. Воронки бывают с цилиндрическими, шарообразными или грушевидными емкостями для жидкости (с пробкой в верхней части) и часто – с длинными отводными трубками с краном (рис. 32). Чтобы стеклянный кран не пропускал жидкость, шлиф слегка смазывают вазелинам.
Рисунок 32. – Капельная воронка.
4.6. Делительные воронки
Делительные воронки (рис. 33) – это удлиненный цилиндрический или грушевидный стеклянный сосуд, применяемый, как правило, для разделения несмешивающихся жидкостей и для экстракции. Эти воронки в отличие от капельных воронок имеют более толстые стенки и меньшую длину отводной трубки.
Рисунок 33. – Делительные воронки.
ОБРАТИТЕ ВНИМАНИЕ!!! При использование круглодонных колб емкость 1 л и более, для уменьшения нагрузки на дно сосуда, при сборке установки их помещают на кольцо |
