6.3 Постійні запам’ятовуючі пристрої

В мікропроцесорних та інших автоматичних системах необхідна пам’ять,яка би була джерелом інформації і залишалась незмінною навіть при відключенні живлення (константи, таблиці,постійні програми і підпрограми). Цю пам’ять називають постійною ( ПЗП ). Таким чином ПЗП є запам’ятовуючий пристрій, вміст якого не може бути змінений МП в процесі виконання робочої програми і зберігається при зникненні живлення системи. Тому ПЗП є пам’ять, яка працює тільки в режимі зчитування. Правда цьому передує режим програмування, який забезпечує процес запису інформації в ПЗП. Елемент ПЗП умовно представлений на рисунку 6.4.

Рисунок 6.4 Елемент пам’яті

Перемичка П1 руйнується, або зберігається в процесі програмування, а ключ К1 комутує дану інформацію на лінію даних в режимі зчитування. Ключем К1 керує дешифратор адреси.

За способом програмування напівпровідникові ПЗП поділяють на масочні (в них інформація заноситься в процесі виготовлення) і електрично програмовані ПЗП (вони допускають програмування і репрограмування при допомозі електричних сигналів). Останній тип ПЗП програмується споживачем. Інформація зберігається в них достатньо довго.

За ознакою кратності програмування електрично програмовані ПЗП поділяють на ПЗП з одноразовим програмуванням (ППЗП) і ПЗП з репрограмуванням (РПЗП).

Розглянемо характерні ознаки розглянутих ПЗП. Масочні ПЗП програмують на одному з останніх технологічних етапах виробництва. Перемички формуються в них шляхом металізації необхідних ділянок при допомозі масок-шаблонів. Масочні ПЗП економічно доцільні при великосерійному виробництві.

Принцип дії ППЗП грунтується на фізичних процесах, які дозволяють незворотної змінити електричний опір дільниць кола, шляхом перепалювання ніхромових перемичок або пробої p-n переходу, коли елементом пам’яті є діод.

В репрограмованих РПЗП можна програмувати і стирати інформацію достатньо швидко. В них використовуються елементи комутації, які можна установити в один стан груповим способом (зразу всі), а в другий - селективно.

Стирання інформації проводиться ультрафіолетовим випромінюванням значної інтенсивності, або електричним сигналом амплітудою 25-36 В.

Основні характеристики РПЗП	Параметри
кількість циклів репрограмування	100...106
час зберігання інформації	2-10 т. год

В останні роки постійну пам’ять стала витісняти енергонезалежна пам’ять ( EEPROM і флеш – пам’ять) , запис в яку можливий в самій МПС в спеціальному режимі роботи . Така пам’ять характерна для сучасних однокристальних мікроЕОМ . В даних видах пам’яті практично стирається мера між ОЗП та ПЗП .

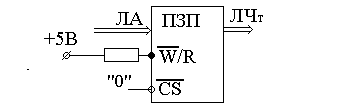

В інформаційно - організаційному плані ПЗП близька до ОЗП: Управління процесом зчитування забезпечується формуванням адреси комірки пам’яті і наявністю сигналу вибірки кристала(рисунок 6.5). В електричних схемах тип ПЗП задається надписками:

Масочні	- ROM
ППЗП	- PROM
РПЗП	- RPROM

Рисунок 6.5

Програмовані логічні матриці (ПЛМ)

ЗП даного типу представляють собою матрицю вентилів, що реалізують логічні функції АБО та І. На їх основі можна складати складні комбінаційні логічні схеми. ПЛМ відрізняються від ПЗП тільки структурою і випускаються як пристрій, що програмується маскою і користувачем. При підключенні до ПЛМ дешифратра можна одержати невеликої ємності ПЗП з великою швидкодією.
