Т а б л и ц а 2.15. Технические характеристики токарных станков

производства «Электротехмаш»

2.4. ТокарноBкарусельные станки

Станки токарно карусельные находят широкое применение на предпри ятиях тяжелого, энергетического, транспортного и нефтехимического маши ностроения (табл. 2.16).

Различают одностоечные (с планшайбой диаметром до 1600 мм) и двух стоечные (с планшайбой диаметром до 20000 мм) токарно карусельные стан ки. Главными параметрами являются диаметр D и высота L обрабатываемой заготовки; причем параметр L зависит от параметра D. Станкостроительные

Токарно карусельные станки используют при обработке цилиндрических и конических (наружных и внутренних) поверхностей, протачивания кана вок, отрезки, обработки торцовых поверхностей, а при применении приспо соблений применяют для фасонного точения, нарезания резьбы и других опе раций, включая фрезерную и шлифовальную обработки.

На рис. 2.9 показан одностоечный токарно карусельный станок модели 1512. Станок имеет станину — стойку 9 со столом 1. Поперечина 6 с верти кальным суппортом 5 и боковой суппорт 10 перемещаются по направляющим стойки 9.

50

51

Рис. 2.9. Токарно карусельный станок мод. 1512:

1 — стол; 2 — планшайба; 3 — пульт; 4 — револьверная го ловка; 5 — суппорт; 6 — поперечина; 7 — коробка подач; 8 — маховик; 9 — стойка станина; 10 — боковой суппорт; 11 — коробка подач бокового суппорта; 12 — резцедержа тель; 13 — маховик

При выполнении капитального ремонта и модернизации на петербург ском станкостроительном заводе производят:

—раздельные приводы подач, встройку шариковых винтовых передач. Электропривод обеспечивает плавное регулирование подач «под стружкой»;

—установку высокоточных оптических отсчетных линеек по координатам z и x;

—встройку индикации позиций револьверной головки;

—отмену гидропривода отжима зажима траверсы, что повышает ресурс гидропривода, а также введение ручного зажима траверсы;

—замену асинхронного главного двигателя на двигатель постоянного тока

сшироким диапазоном регулирования скорости вращения «под стружкой»;

—установку надежной автоматической системы смазки направляющих и гаек шариковых винтов от централизованной системы;

—замену электрооборудования, поставку системы ЧПУ отечественной (2С42—65) или импортной (фирма «Siemens» или другой по выбору заказ чика);

—восстановление точности и работоспособности станка.

2.5.Токарные станки с ЧПУ

Токарные патронно центровые станки с ЧПУ рязанского станкострои тельного завода предназначены для токарной обработки в патроне и центрах деталей с прямоугольным, ступенчатым, криволинейным профилем наруж ных и внутренних поверхностей, включая нарезание резьб, а также для фрезе рования и сверления (рис. 2.10, табл. 2.17).

Технические параметры и жесткость станков позволяют использовать со временный быстрорежущий, твердосплавный и минералокерамический инст румент.

Станки оснащаются оперативной системой управления, являющейся аль тернативной станкам без ЧПУ. В станах используются комплектные привода подач и главного привода фирм «Siemens», «Fanuc», «Mitsubishi» и др.

52

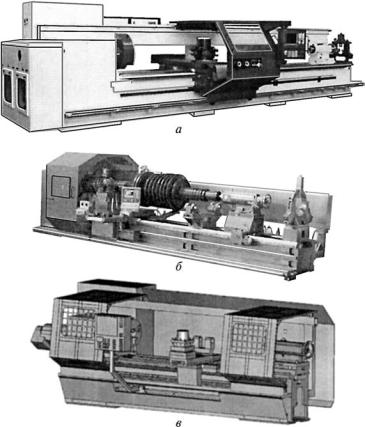

Рис. 2.10. Патронно центровые станки с ЧПУ моделей:

а— 16Р50Ф3; б — 16Р70Ф3; в — 16Р35Ф3

Та б л и ц а 2.17. Технические характеристики патронноBцентровых станков

53

С т а н д а р т н а я к о м п л е к т а ц и я

Четырехпозиционная резцовая головка с вертикальной осью вращения, патроном 3 или 4 кулачковым с кулачками, комплектом инструментальных блоков.

Для стандартной комплектации используются узлы фирм: «Duplomatic», «Baruffaldi», «Sauter», «Rohm», «Algra», «Mitsubishi».

Для расширения технологических возможностей опционально станки ос нащают:

—резцовой головкой с горизонтальной осью вращения с приводом инст румента и управляемой осью «С»;

—механизированными патронами и задней бабкой;

—люнетами неподвижными и подвижными;

—кабинетной защитой зоны резания;

—комплектом запасных частей;

—резцедержателями фирм «Parat», «Multifix» и шлифовальными фрезер ными головками;

—комплектом фундаментных клиновых опор.

Отечественные токарные станки с ЧПУ с горизонтальной станиной фир мы Exen, серии FBLh специально разработаны для высокопроизводительной обработки широкой номенклатуры материалов (рис. 2.11, табл. 2.18). Станки одинаково эффективны при выполнении как черновой, так и чистовой обра ботки с точностью до 7 му квалитета. Точность позиционирования составляет 0,005 мм. Широкая станина и прямоугольная форма направляющих обеспе чивают высокую жесткость конструкции. Электродвигатель шпинделя мощ ностью до 22 кВт обеспечивает максимальный крутящий момент. Передача вращения производится непосредственно с двигателя на шпиндель, что повы шает надежность, снижает уровень шума и позволяет снизить электропотреб ление. Обороты шпинделя — 4500 мин–1. Это достигается за счет усовершен ствованной конструкции шпиндельного узла и отсутствия переборной короб ки и позволяет выполнять высокопроизводительную обработку деталей со

54

Рис. 2.11. Токарный станок с ЧПУ с горизонтальной станиной

временным режущим инструментом. Увеличенный диаметр ШВП на оси z до 50 мм обеспечивает стабильную работу станка при максимальных режимах резания, при этом съем металла составляет 7 мм. Станок может быть оснащен гидравлической или ручной задней бабкой, электрическим 4 позиционным резцедержателем, револьверной головкой и функцией оси «С». Наиболее эф фективно использование станков в средне и крупносерийном производстве при обработке деталей, имеющих большое количество сложных криволиней ных поверхностей. Простота и удобство управления, наличие подвижного пульта оператора позволяют производить обработку единичных деталей с максимальной эффективностью.

Технические характеристики токарных станков с ЧПУ с горизонтальной станиной Рязанского станкостроительного завода, пользующихся повышен ным спросом на отечественном и зарубежных рынках, приведены в табл. 2.19, а вальцетокарных станков — в табл. 2.20.

Комплектация станков:

—система ЧПУ — Siemens, NC, Fanuc (по заказу);

—количество суппортов 1, 2, 3 (по заказу);

—ось «С» (по заказу);

—патроны механизированные 3 кулачковые;

—патроны 4 кулачковые 315…1600 мм;

—автоматические револьверные головки с горизонтальной (6, 8, 12 пози ционные) или вертикальной осью вращения;

—сменные суппорты и головки шлифовальные, фрезерные, сверлильные;

—транспортер стружки;

—люнеты закрытые, открытые, кольцевые.

Станки предназначены для обработки в центрах или патроне деталей типа валов и дисков и используются во всех отраслях машиностроения.

Высокая точность шпиндельных узлов и направляющих обеспечивает об работку поверхностей не ниже чем по 7 му квалитету.

Традиционная жесткость и надежность рязанских станков позволяют использовать их для предварительной обработки деталей из поковок и ли тья, в том числе из труднообрабатываемых материалов.

55

Задняя бабка

75

*Станок с балочной3 станиной и проходным суппортом, класс точности станков — П, В. Для любой модели станка возможно универсальное исполнение (ручное управление).
