.pdfПо числу ножей дисковые ножницы подразделяют на однодисковые, двухдисковые и многодисковые. Однодисковые имеют неподвижно закреп ленный на станине прямой нож и нож диск, разрезающий материал, который крепят на подвижной каретке. Кроме резки материала под прямым углом, можно за счет наклона дискового ножа осуществлять резку под углом 30...35 с подготовкой кромки под сварку.
Двухдисковые ножницы подразделяют на три группы: с параллельным расположением ножей, наклонным расположением нижнего ножа и с на клонными под углом 45 нижним и верхним ножами. Наиболее распростра нены ножницы с наклонным расположением нижнего и верхнего ножей.
Отечественные производители, например ОАО «Долина» (Кувандык), предлагают кривошипные ножницы серии НЛ с механической и пневматиче ской муфтой для резки листовых материалов толщиной до 20 мм, шириной до 2000 мм, комбинированные пресс ножницы и сортовые ножницы для рез ки сортового и фасонного проката, а также высечные и ручные ножницы. ОАО «Донпрессмаш» (Азов) изготавливает ножницы кривошипные с наклон ным ножом для резки листа толщиной 2...32 мм, шириной 1020—3150 мм; АПК ПО, (Воронеж) — гильотинные для листа толщиной 4...32 мм, шириной 2000...3150 мм, многодисковые для листа толщиной 0,1...1,2 мм и шириной 400 мм. Нелидовский завод ЗАО «Нелидовпрессмаш» — механические (кри вошипные) с пневматической и электромеханической муфтой, гильотинные ножницы широкой номенклатуры для резки листа с характеристикой толщи ны и ширины от 2,5 1600 до 32 3150 мм, а также комбинированные для резки полосы, круга, уголка, аллигаторные — для резки скрапа и другие кон струкции. Для резки листов на этом предприятии изготавливают также гид равлические ножницы с поворотной балкой серии ИВ21 размерами (ширина листа толщина) от 1600 6 до 4000 3,5; гидравлические гильотинные нож ницы мод. Н37216, НГ 3418 для резки листа толщиной от 6 до 12,5 мм.
Повышенным спросом пользуется продукция одной из зарубежных ком паний «ИрленРос». Технические характеристики продукции представлены в табл. 15.4 и 15.5 и на рис. 15.1.
Гидравлические гильотинные ножницы модели СН (табл. 15.4) имеют мо нолитный сварной стальной каркас, отличающийся повышенной жесткостью. Для регулировки технологического зазора используются игольчатые подшип ники, что позволяет достигнуть высокой точности резки. Регулирование зазо ра между ножами производится с одной стороны станка. Задний упор на двух шариковинтовых парах обеспечивает повышенную прочность. Точность отхо да заднего упора осуществляется с помощью контроллера Panasonic (touch screen). Ножницы имеют переносную педаль с функцией аварийного остано ва, кронштейны для поддержки листа длиной 1000 мм со складывающимися упорами и миллиметровой линейкой, шариковые опоры на рабочем столе для удобной подачи листа, закаленные верхние и нижние ножи с четырьмя режу щими кромками для резки нержавеющей стали, гидравлический распредели тельный блок с самовыравнивающимися клапанами немецкой фирмы «Hoerbiger»; высокоскоростные гидравлические насосы с пониженным уров нем шума; систему регулирования давления прижимов, педаль управления для режима скорости, обеспечивающую, резку с номинальной скоростью и быстрый возврат в исходное положение. В системе используются гидравличе
240
org).tcpdf.(www TCPDF by Powered
Т а б л и ц а 15.4. Технические характеристики гильотинных ножниц мод. СН |
|
|
|
|
||||||
|
|
|
|
|
Модели |
|
|
|
|
|
Параметры |
|
|
|
|
|
|
|
|
|
|
|
СН 34 |
СН 44 |
СН 26 |
СН 36 |
СН 46 |
СН 66 |
СН 210 |
СН 310 |
СН 410 |
|
Рабочая длина, мм |
3050 |
4100 |
2050 |
3050 |
4100 |
6100 |
2050 |
3050 |
4100 |
|
Способность резания, мм |
4 |
4 |
6 |
6 |
6 |
6 |
10 |
10 |
10 |
|
Угол наклона ножа, град |
|
|
|
|
1,5 |
|
|
|
|
|
Количество точек прижима |
11 |
14 |
8 |
11 |
14 |
21 |
8 |
11 |
14 |
|
Диапазон заднего упора, мм |
725 |
725 |
725 |
725 |
725 |
1000 |
725 |
725 |
725 |
|
Мощность двигателя, кВт |
4 |
4 |
7,5 |
7,5 |
7,5 |
7,5 |
15 |
15 |
15 |
|
Габаритные размеры, мм |
3700 1450 |
4750 1850 |
2750 1850 |
3750 1850 |
4950 1900 |
6950 2150 |
2850 1900 |
3850 1900 |
4950 2050 |
|
|
1670 |
1800 |
1800 |
1800 |
1900 |
2050 |
1900 |
1900 |
1950 |
|
Масса, т |
6,6 |
7,6 |
5 |
7,1 |
1 |
2 |
7 |
8,5 |
11 |
|
Параметры |
|
|
|
|
Модели |
|
|
|
|
|
СН 610 |
СН 313 |
СН 413 |
СН 613 |
СН 216 |
СН 316 |
СН 416 |
СН 220 |
СН 320 |
||
|
||||||||||
Рабочая длина, мм |
6100 |
3050 |
4100 |
6100 |
2050 |
3050 |
4050 |
2050 |
3050 |
|
Способность резания, мм |
10 |
13 |
13 |
13 |
16 |
16 |
16 |
20 |
20 |
|
Угол наклона ножа, град. |
1,5 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
|
Количество точек прижима |
21 |
11 |
14 |
21 |
8 |
11 |
14 |
8 |
11 |
|
Диапазон заднего упора, мм |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1200 |
1200 |
|
Мощность двигателя, кВт |
15 |
22 |
22 |
22 |
37 |
37 |
37 |
50 |
50 |
|
Габаритные размеры, мм |
7050 2470 |
3860 2240 |
5100 2410 |
7100 2570 |
3050 2400 |
4050 2400 |
5100 2550 |
3050 2550 |
4050 2550 |
|
|
2250 |
1950 |
2160 |
2200 |
2150 |
2150 |
2200 |
2150 |
2150 |
|
Масса, т |
28 |
10,5 |
15 |
30 |
13,5 |
15 |
21 |
18 |
20 |
412

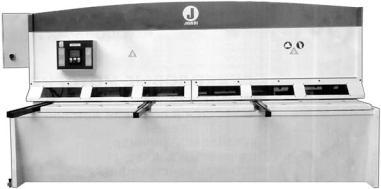

Рис. 15.1. Гидравлические гильотинные ножницы
ское масло, электромоторы с корпусом из перлитного литья, рассчитанные на постоянное действие с максимальным давлением, счетчик резки (в том числе и обратный), упрощенная система ввода данных, доступная большинству операторов, подсветка зоны реза.
Т а б л и ц а 15.5. Технические характеристики гильотинных ножниц,
мод. CHVG
Параметры |
|
Модели |
|
|
|
|
|
|
|
|
CHVG 36 |
CHVG 38 |
CHVG 310 |
CHVG 313 |
Рабочая длина, мм |
3100 |
3100 |
3100 |
3100 |
|
|
|
|
|
Способность резания, мм |
6 |
8 |
10 |
13 |
|
|
|
|
|
Угол наклона ножа, град |
1,5 |
1,5 |
1,8 |
1,8 |
|
|
|
|
|
Диапазон заднего упора, мм |
600 |
600 |
850 |
850 |
Мощность двигателя, кВт |
7,5 |
15 |
15 |
22 |
|
|
|
|
|
Габаритные размеры, мм: |
|
|
|
|
длина |
3780 |
3780 |
3900 |
3900 |
|
|
|
|
|
ширина |
1600 |
1600 |
1875 |
1875 |
|
|
|
|
|
высота |
1600 |
1600 |
2060 |
2060 |
Масса, т |
7,5 |
8,5 |
10,5 |
12,5 |
|
|
|
|
|
В качестве мер безопасности предусмотрены:
—ограждение в задней части машины, прекращающее работу станка в случае проникновения в опасную зону;
—модульное программируемое реле безопасности PNO2 multi;
—кнопка аварийного останова, расположенная в верхней части перенос ной педали;
—фронтальный и боковые защитные кожухи марки LEXAN, обеспечи вающие полный обзор рабочей зоны.
Модели CHVG являются упрощенными моделями СН. В них отсутствуют контроллеры, а управление осуществляется с кнопочной панели. Зона реза — 3100 мм, толщина материала 6; 8; 10; 13 мм. Ручной и автоматический режимы работы (табл. 15.5).
242
15.3. Прессы листоштамповочные
Листоштамповочные прессы с механическим, электрическим, кривошип ным и гидравлическим приводом подразделяют на прессы простого, двойного и тройного действия. Прессы простого действия (с одним рабочим ползуном) относят также к универсальным прессам. Они предназначены для выполне ния операций листовой штамповки: вырубки, пробивки, гибки, неглубокой формовки и вытяжки с прижимом фланца гидравлической подушкой, встро енной в стол. Прессы двойного действия с двумя рабочими ползунами (при жимным наружным и вытяжным внутренним) предназначены для операций глубокой вытяжки, требующих прижима фланца листовой заготовки. В прес сах тройного действия, кроме двух ползунов, как у прессов двойного дейст вия, предусматривается дополнительный третий ползун в столе пресса для проведения операций вытяжки с противодавлением (табл. 15.6).
Одностоечные механические (кривошипные) прессы силой от 0,4 до 2,5 МН по ГОСТ 9753—86 имеют два конструктивных варианта: 1 го исполне ния — правильные, 2 го исполнения — базовые, с гидроподушкой, гидропо душкой и шиберным устройством, с поворотным столом. На универсальных прессах простого действия выполняют как разделительные, так и формоизме няющие операции листовой штамповки.
В прессовых цехах заводов с серийным и массовым характером производ ства универсальные однокривошипные открытые прессы простого действия получили наиболее широкое применение. Это связано с легкостью и просто той переналадки, соответствием параметров технической характеристики прессов выполняемым технологическим операциям.
Из отечественных производителей механические листоштамповочные прессы изготавливают: ОАО «Барнаульский завод механических прес сов» — мод. КК2126 — КК2135 с номинальной силой 400...3150 кН; ЗАО «Тя желые механические прессы» (ТМП) (Воронеж) — мод. К3040, 3542, 3045, КА3040, 3540 с номинальной силой 10, 16 и 31,5 МН, мод. К4036, 4039А, 4040, 4042, К4536, КА4537, 4538 с номинальной силой 4, 5, 6,3; 8, 10, 12,5 и 16 МН. На ЗАО «Нелидовпрессмаш» изготавливают кривошипные прессы простого действия серий КД21, КИ21, КЕ21, КВ21 с номинальной силой 40...2500 кН. ОАО «Сальский завод КПО» предлагает механические прессы силой 250...630 кН, а также автоматизированные комплексы для штамповки из полос и ленты.
Т а б л и ц а 15.6. Параметры гидравлических одностоечных прессов
Параметры |
|
|
|
Модели |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
П6320 |
ПА6322 |
П6324 |
П6326 |
П6328 |
П6330 |
П6332 |
П6334 |
|
|
|
|
|
|
|
|
|
Номинальное усилие, кН |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
2500 |
Наибольший ход што |
400 |
400 |
500 |
500 |
500 |
500 |
500 |
500 |
ка, мм |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Размеры правильного |
1250 |
1250 |
1600 |
1600 |
1600 |
2000 |
2500 |
2500 |
стола, мм |
300 |
300 |
300 |
300 |
300 |
420 |
500 |
600 |
Расстояние от оси што |
200 |
200 |
250 |
320 |
320 |
400 |
400 |
400 |
ка до станины, мм |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
243 |
Powered by TCPDF (www.tcpdf.org)
Окончание табл. 15.6
Параметры |
|
|
|
Модели |
|
|
|
|
|
П6320 |
ПА6322 |
П6324 |
П6326 |
П6328 |
П6330 |
П6332 |
П6334 |
|
|
|
|
|
|
|
|
|
Скорость штока, мм/с: |
|
|
|
|
|
|
|
|
вспомогательный ход |
125 |
125 |
125 |
125 |
125 |
80 |
80 |
50 |
|
|
|
|
|
|
|
|
|
вабочий ход |
20 |
20 |
24 |
20 |
20 |
12,5 |
12,5 |
8 |
|
|
|
|
|
|
|
|
|
возвратный ход |
30 |
300 |
300 |
300 |
300 |
236 |
190 |
150 |
|
|
|
|
|
|
|
|
|
Мощность привода, кВт |
3 |
7,5 |
7,5 |
17 |
22 |
22 |
44 |
44 |
|
|
|
|
|
|
|
|
|
Габаритные размеры в |
1250 |
— |
— |
1600 |
2000 |
2000 |
2000 |
2500 |
плане с правильным сто |
1215 |
|
|
1780 |
2200 |
2250 |
2250 |
2320 |
лом, мм |
|
|
|
|
|
|
|
|
Высота над уровнем |
1982 |
2190 |
2230 |
2340 |
2430 |
2720 |
3060 |
3070 |
пола |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Масса пресса с пра |
1,208 |
2,080 |
1,894 |
3,2 |
4,5 |
6,39 |
7,12 |
10,4 |
вильным столом, т |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Двухкривошипные закрытые (двухстоечные) прессы простого действия се рии КЗ, КАЗ применяют для штамповки из листовых материалов средних и крупных по габаритам изделий (деталей), требующих операций вырубки, гиб ки, формовки, неглубокой вытяжки и других операций холодной листовой штамповки.
Четырехкривошипные закрытые прессы простого действия серии К4, КА4 применяют в автомобильной и автотракторной промышленности для изго товления из листовых материалов крупногабаритных изделий (деталей) с применением операций гибки, формовки, неглубокой вытяжки, калибровки, вырубки и обрезки.
Гидравлические прессы позволяют получать большие усилия благодаря вы сокому давлению рабочей жидкости в цилиндре (см. табл. 15.6).
Рис. 15.2. Электромагнитный пресс:
1 — обмотка; 2 — якорь; 3 — пружина
244
Пневмогидравлические прессы имеют силовое устройство, состоящее из пневматического цилиндра и гидравлического усилителя. Рабочее усилие на штоке создается давлением масла на поршень; подъем штока производится сжатым воздухом, направляемым на поршень. По такой схеме созданы прес сы, развивающие усилие до 75 кН.
Электромагнитные прессы применяют при усилиях запрессовки до 15 кН (рис. 15.2).
Т а б л и ц а |
15.7. Механические прессы |
|
|
|
||
|
|
|
|
|
||
Модель |
|
Усилие, кН |
Габариты |
Масса, кг |
||
|
(Д |
Ш В), мм |
||||
|
|
|
|
|||
КД2118 |
|
60 |
620 |
970 |
1805 |
560 |
К2019 |
|
80 |
820 |
990 |
1720 |
670 |
КД2122 |
|
160 |
1120 |
995 |
1960 |
1560 |
КД2124К |
|
250 |
1180 |
1210 |
2445 |
2300 |
КД2126А |
|
400 |
1330 |
1380 |
2580 |
3360 |
КД2128А |
|
630 |
1420 |
1630 |
2930 |
5600 |
КЕ2330 |
|
1000 |
2030 |
1715 |
3200 |
7500 |
|
|
|
|
|
|
|
Сведения об отечественных механических прессах приведены в табл. 15.7.
15.4. Вытяжные прессы листоштамповочные
Такие прессы изготавливают с одним, двумя и четырьмя кривошипными валами (табл. 15.8). Они предназначены для изготовления деталей из листо вого проката с использованием операций глубокой вытяжки и формовки с прижимом. Эти операции отличаются увеличенным рабочим ходом, требуют в период рабочего хода прижима фланца заготовки, а после штампов ки — выталкивания отштампованного изделия из штампа. Указанные требо вания частично выполняются на прессах простого действия с пневмоподуш ками, однако для вытяжных операций возможности прессов простого дейст вия ограничены. Вытяжные прессы являются специализированным обору дованием, наиболее полно отвечающим требованиям получения качествен ных изделий вытяжкой. Прессы трех серий — однокривошипные К04, КБ5; двухкривошипные К6, КА6; трехкривошипные К7, КБ7 — изготавливают различных размеров.
Т а б л и ц а 15.8. Прессы кривошипно коленные для холодной
объемной штамповки
Модель |
Усилие, кН |
Габариты |
|
Масса, т |
||
(Д |
Ш В), мм |
|||||
|
|
|
||||
|
|
|
|
|
|
|
КБ8334Б |
250 |
19850 |
1300 |
2650 |
7 |
|
|
|
|
|
|
|
|
КБ8336Б |
400 |
2120 |
1435 |
2860 |
9 |
|
|
|
|
|
|
|
|
КБ8338Б |
630 |
2300 |
1870 |
3550 |
14,4 |
|
|
|
|
|
|
|
|
КБ8340Б |
1000 |
2840 |
1950 |
4090 |
26 |
|
|
|
|
|
|
|
|
КБ8342Б |
1600 |
3175 |
2260 |
4970 |
45 |
|
|
|
|
|
|
|
245
Powered by TCPDF (www.tcpdf.org)
|
|
|
|
|
Окончание табл. 15.8 |
|
|
|
|
|
|
|
|
Модель |
Усилие, кН |
|
Габариты |
|
Масса, т |
|
(Д |
Ш В), мм |
|||||
|
|
|
||||
|
|
|
|
|
|
|
КБ8344Б |
2500 |
3870 |
3150 |
5900 |
102 |
|
|
|
|
|
|
|
|
КБ0030Б |
100 |
2120 |
1435 |
2860 |
8,5 |
|
|
|
|
|
|
|
|
КБ0032В |
160 |
2300 |
1870 |
3550 |
12 |
|
|
|
|
|
|
|
|
КБ0034В |
250 |
2840 |
1950 |
4090 |
21,5 |
|
|
|
|
|
|
|
|
КБ0036В |
400 |
3175 |
2260 |
4970 |
36,5 |
|
|
|
|
|
|
|
|
КБ0038В |
630 |
3870 |
3150 |
5900 |
64 |
|
|
|
|
|
|
|
|
КБ0040В |
1000 |
3870 |
3150 |
5900 |
75 |
|
|
|
|
|
|
|
|
КБ0041В |
1500 |
3900 |
3150 |
6065 |
84 |
|
|
|
|
|
|
|
|
КБ0043В |
2000 |
3950 |
3150 |
6225 |
115 |
|
|
|
|
|
|
|
|
КБ0044В |
2500 |
5190 |
3300 |
7260 |
150 |
|
|
|
|
|
|
|
В зависимости от числа позиций листовой штамповки прессы могут быть одно и многопозиционными. По направлению движения деталей — с ис пользованием операций вытяжки и формовки. Эти операции отличаются уве личенным рабочим ходом, требуют в период рабочего хода прижима фланца заготовки, а после штамповки — выталкивания отштампованного изделия из штампа.
Листоштамповочные гидравлические прессы простого действия серии ПЗ (П3440, П3046) ОАО «Тяжпрессмаш» (Рязань) изготавливают номинальной силой 10...40 МН для формовки, вырубки пробивки, обрезки, неглубокой вытяжки изделий из листовых заготовок. Гидропрессы двойного действия серии П2, П4 (П233, П236Б, П4642, ПП4644) ОАО «Тяжпрессмаш» (Рязань) изготавливают с гидроподушкой номинальной силой 8...25 МН. Их приме няют для холодной (и горячей) штамповки — вытяжки изделий из листовых заготовок.
Гидравлические прессы простого действия серии П63 с номинальной си лой 40...2500 кН и серии ДГ24 силой 630...2500 кН изготавливают также на заводе «Нелидовпрессмаш».
Привод гидравлических прессов для штамповки листовых заготовок в хо лодном состоянии преимущественно насосный с насосами постоянной и ре гулируемой подачами. Для штамповки листа в горячем состоянии применяют насосно аккумуляторный привод, обеспечивающий скорость хода приближе ния 125...250 мм/с, рабочего хода 16...32 мм/с, возвратного — 110…350 мм/с.
Листоштамповочные прессы двойного действия, колонного исполнения станины с гидроподушкой в столе выпускают с номинальной силой вытяж ной поперечины 0,8...6,3 МН с тремя ступенями силы величиной примерно 1/3, 2/3 и 1,0 номинальной силы. Прижимная поперечина обеспечивает силу 0,4...1,0 МН соответственно. Ход поперечин 1700...2500 мм. Скорость холостого хода приближения — 200...300 мм/с, рабочего хода втяжной попе речины 20...33 мм/с при насосном приводе и 100 мм/с при насосно аккуму ляторном.
246

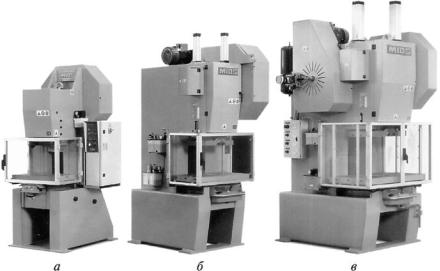

Рис. 15.3. Механические эксцентриковые прессы моделей MIOS:
a — T10/20/40FV; б — T45FV; в — T55/75/105ТR
Повышенным спросом на отечественном рынке пользуются механические эксцентриковые прессы моделей MIOS компании «Ирленрос», технические характеристики и общие виды которых приведены на рис. 15.3 и в табл. 15.9.
Т а б л и ц а |
15.9. Механические эксцентриковые прессы MIOS |
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Параметры |
|
|
|
|
Модель пресса |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
T10FV |
T20FV |
T40FV |
|
T45FV |
|
T55TR |
|
T75TR |
T105TR |
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
||
Номинальное уси |
100 |
200 |
400 |
|
450 |
|
550 |
|
750 |
1050 |
||
лие пресса, кН |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Частота непрерыв |
190 |
155 |
140 |
|
140 |
|
80 |
|
65 |
60 |
||
ных ходов, мин–1 |
|
|
|
|
|
|
|
|
|
|
||
Регулируемая |
час |
90...250 |
80...220 |
70...200 |
|
70...190 |
|
40...110 |
|
30...90 |
30...80 |
|
тота |
непрерывных |
|
|
|
|
|
|
|
|
|
|
|
ходов (опция), мин–1 |
|
|
|
|
|
|
|
|
|
|
||
Мощность двига |
0,75 |
1,5 |
4 |
|
4 |
|
4 |
|
5,5 |
7,5 |
||
теля, кВт |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Регулируемый |
ход |
5...50 |
5...60 |
5...75 |
|
10...80 |
|
10...100 |
|
10...125 |
10...140 |
|
ползуна, мм |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Регулировка |
рас |
30 |
40 |
50 |
|
70 |
|
70 |
|
70 |
100 |
|
стояния между |
сто |
|
|
|
|
|
|
|
|
|
|
|
лом и ползуном, мм |
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
Наибольшее |
рас |
210 |
280 |
330 |
|
370 |
|
380 |
|
470 |
480 |
|
стояние между столом |
|
|
|
|
|
|
|
|
|
|
||
и ползуном в его ниж |
|
|
|
|
|
|
|
|
|
|
||
нем |
положении |
при |
|
|
|
|
|
|
|
|
|
|
наибольшем ходе, мм |
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
||
Размеры подштам |
45 |
50 |
60 |
|
60 |
|
60 |
|
70 |
75 |
||
повой плиты, мм |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
247 |
Powered by TCPDF (www.tcpdf.org)
Окончание табл. 15.9
Параметры |
|
|
Модель пресса |
|
|
||||
|
|
|
|
|
|
|
|||
T10FV |
T20FV |
T40FV |
T45FV |
T55TR |
T75TR |
T105TR |
|||
|
|
||||||||
|
|
|
|
|
|
|
|
||
Диаметр отверстия |
80 |
110 |
120 |
140 |
140 |
165 |
165 |
||
в подштамповой пли |
|
|
|
|
|
|
|
||
те, мм |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Размерыползуна,мм: |
|
|
|
|
|
|
|
||
нижняя |
поверх |
100 125 |
130 250 |
155 315 |
300 460 |
300 460 |
350 545 |
350 610 |
|
ность |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
диаметр |
отвер |
25 |
30 |
38 |
45 |
45 |
50 |
50 |
|
стия |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Масса, кг |
|
690 |
1200 |
2000 |
3100 |
3850 |
5300 |
7100 |
|
|
|
|
|
|
|
|
|
||
Угол наклона ста |
18 |
18 |
18 |
— |
— |
— |
— |
||
нины, град |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Прессы MIOS имеют стандартную комплектацию:
—монолитная сварная станина;
—кованый кривошип из легированной стали;
—пневматическая муфта включения — тормоз;
—пневматическая система состоит:
—из ресивера, фильтра, электромагнитного клапана, реле давления, пре дохранительного клапана;
—централизованная система смазки с регулятором расхода;
—панель управления с программируемыми счетчиками ходов пресса;
—гидравлическая защита от распора;
—выталкиватель;
—редуктор;
—пневматический уравновешиватель ползуна;
—регулировка угла торможения;
—ограждение рабочей зоны;
—реверс вращения двигателя.
Опции:
—двигатель с управлением от частотного преобразователя (контроль коли чества ходов в минуту);
—две скорости вращения двигателя;
—лазерная система безопасности;
—подштамповая подушка;
—клещевая или валковая подача;
—пневматическая подача;
—гидравлическая защита пресса по максимальному усилию;
—регулируемая гидравлическая защита пресса по максимальному усилию;
—стандартная панель управления на поворотном подвижном кронштейне;
—электромеханическая регулировка длины шатуна с отображением зна чения на дисплее.
Ручные прессы мод. MC, MD, MT оснащены ручным насосом, создающим необходимое давление. Одноходовый цилиндр снабжен выдвижным винтом подвода плунжера и пружиной возврата. Сварной каркас достаточной жестко сти (за исключением мод. MD, в которой каркас U образный). Стол прессов
248
опускается с помощью лебедки. Прессы серии МТ снабжены двигателем и одноходовым насосом, создающим необходимое давление.
Двухходовые моторные прессы мод. DE оснащены двигателем и насосом с двухходовым цилиндром (табл. 15.10). Сварной каркас обеспечивает доста точную жесткость конструкции. Движение плунжера осуществляется с помо щью педалей. Стол опускается с помощью лебедки. Дополнительно пресс мо жет быть оснащен регуляторами давления и технологического хода, гибочным модулем с инструментом для гибки длиной 415 и 835 мм. Расстояние между стойками может быть увеличено до 1500 мм. Скорость холостого хода также может быть увеличена. Моторизированным столом могут быть укомплектова ны мод. DE 150; 200; 250. В мод. DE 300 моторизированный стол входит в стандартную комплектацию.
Т а б л и ц а 15.10. Технические характеристики прессов модели DE
|
Рабочее |
Расстояние |
Вертикальный |
|
Габариты |
|
|
|
Модель |
между |
|
|
Масса, кг |
||||
усилие, кН |
просвет, мм |
(Д |
Ш В), мм |
|||||
|
опорами, мм |
|
||||||
|
|
|
|
|
|
|
||
DE 80 |
784,5 |
1000 |
260/860 |
1400 |
1000 |
2340 |
850 |
|
DE 100 |
980,7 |
1000 |
250/850 |
1400 |
1000 |
2340 |
1000 |
|
|
|
|
|
|
|
|
|
|
DE 125 |
1225,8 |
1000 |
240/840 |
1400 |
1000 |
2340 |
1150 |
|
|
|
|
|
|
|
|
|
|
DЕ 150 |
1471 |
1100 |
260/860 |
1570 |
1200 |
2480 |
1500 |
|
DЕ 200 |
1961,3 |
1100 |
250/850 |
1570 |
1200 |
2480 |
1960 |
|
DЕ 250 |
2451,7 |
1100 |
300/900 |
1610 |
1200 |
2750 |
2850 |
|
|
|
|
|
|
|
|
|
|
DE 300 |
2942 |
1500 |
300/1020 |
2050 |
1300 |
3000 |
4050 |
|
|
|
|
|
|
|
|
|
Прессы мод. DEVF с жестким монолитным каркасом предназначены для штамповки и других работ, требующих использование инструмента (табл. 15.11). Прессы снабжены гидравлическим блоком с двухскоростным насосом.
Рис. 15.4. Пресс с двухходовыми цилиндрами и подвижной головкой модели DEVF
249
Powered by TCPDF (www.tcpdf.org)
