7.2. Представления автомата
Конечный автомат удобно представлять таблицей переходов и таблицей выходов. Строкам этих таблиц соответствуют состояния автомата, столбцам – входные символы. На пересечении строки, соответствующей состоянию q, и столбца, соответствующего входному символу а, в таблице переходов записывается значение (a, q), а в таблице выходов – значение (a, q). Другими словами, в первом случае в клетке таблицы указывается состояние, в которое автомат переходит из состояния q при поступлении на его вход символа а, а во втором случае – выходной символ, который при этом выдает автомат. Табл.7.2 и табл.7.3 представляют собой пример описанного представления автомата Мили, у которого А = {a1, a2, a3, a4}, В = {b1, b2} и Q {q1, q2, q3}.
Таблица 7.2 Таблица 7.3
Функция Функция
|
a1 |
a2 |
a3 |
a4 |
|
|
|
|
|
|
a1 |
a2 |
a3 |
a4 |
q1 |
q1 |
q2 |
q1 |
q2 |
|
|
|
|
|
q1 |
b1 |
b1 |
b2 |
b1 |
q2 |
q3 |
q1 |
q3 |
q1 |
|
|
|
|
|
q2 |
b1 |
b2 |
b2 |
b1 |
q3 |
q3 |
q1 |
q1 |
q1 |
|
|
|
|
|
q3 |
b2 |
b2 |
b1 |
b1 |
Зная начальное состояние автомата и входную последовательность, нетрудно получить по этим таблицам соответствующую последовательность выходных символов. Приведем пример такого соответствия для автомата, заданного табл. 7.2 и 7.3, на вход которого поступила последовательность символов а1, а2, а2, а1, а3, а4, а1, а4 при начальном состоянии q1. Покажем также состояния, которые проходит автомат:
-
а1
а2
а2
а1
а3
а4
а1
а4
q1
q1
q2
q1
q1
q1
q2
q3
b1
b1
b2
b1
b2
b1
b1
b1.
Автомат Мура представляется одной таблицей переходов, к которой добавлен один столбец со значениями функции выходов (табл. 7.4).
Можно свести таблицу переходов и таблицу выходов автомата Мили в одну таблицу, которую называют таблицей переходов и выходов. Такая таблица для автомата, заданного в виде табл. 7.2 и табл. 7.3, имеет вид табл. 7.5.
Более наглядным при небольшом числе состояний является представление автомата в виде графа поведения автомата, который представляет собой ориентированный граф. Его вершины соответствуют состояниям автомата, а дуги – переходам между состояниями. При этом дуга помечается всеми входными символами, которые вызывают соответствующий переход, и выходными символами, сопровождающими данный переход (в случае автомата Мили). В случае автомата Мура выходными символами помечаются вершины, соответствующие состояниям, в которых находится автомат при выдаче данных символов. На рис. 7.1 изображены графы переходов автоматов, заданных табл. 7.4 и 7.5.
Таблица 7.4 Таблица 7.5
Таблица переходов автомата Мура Таблица переходов и выходов
автомата Мили
|
a1 |
a2 |
a3 |
a4 |
|
|
|
|
|
|
a1 |
a2 |
a3 |
a4 |
q1 |
q1 |
q2 |
q1 |
q2 |
b1 |
|
|
|
|
q1 |
q1,b1 |
q2,b1 |
q1,b2 |
q2,b1 |
q2 |
q3 |
q1 |
q3 |
q1 |
b1 |
|
|
|
|
q2 |
q3,b1 |
q1,b2 |
q3,b2 |
q1,b1 |
q3 |
q3 |
q1 |
q1 |
q1 |
b2 |
|
|
|
|
q3 |
q3,b2 |
q1,b2 |
q1,b1 |
q1,b1 |
a1,
a3 q1,
b1 a1/b1,
a3/b2
q1
a2/b2,
a3/b1,
a4/b1
a2,
a4 a2,
a4 a2,
a3,
a4 a2/b1,
a4/b1 a2/b2,
a4/b1
a1 a1/b2
q2,
b1 a1,
а3 q3,
b2 q3
q2
a1/b1,
a3/b2
а) б)
Рис. 7.1. Примеры графов поведения: а) автомата Мура; б) автомата Мили

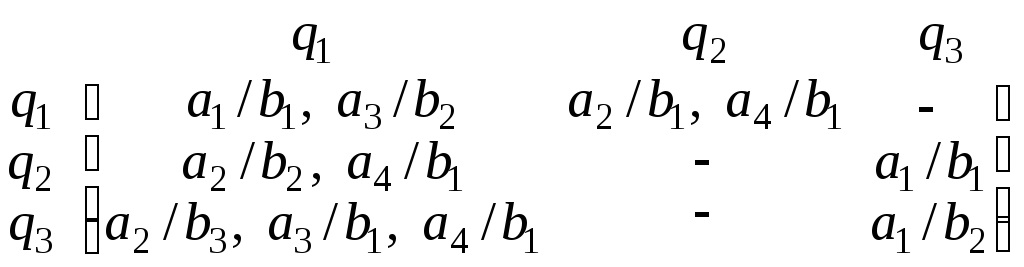

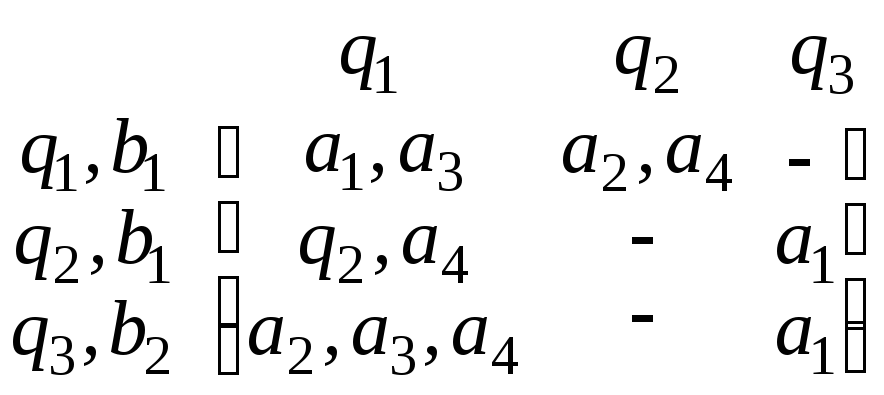

Еще одним способом представления автомата является матрица поведения, представляющая собой квадратную матрицу, строки и столбцы которой помечаются состояниями автомата. В случае автомата Мура на пересечении строки qi и столбца qj матрицы поведения записываются входные символы, переводящие автомат из состояния qi в состояние qj, а строки помечаются также и выходными символами. В случае автомата Мили элементы матрицы поведения, кроме входных символов, вызывающих соответствующие переходы, содержат выходные символы, которые сопровождают эти переходы. Если из состояния qi нет перехода в состояние qj, то на пересечении строки qi и столбца qj ставится прочерк. Для рассмотренных автоматов ниже представлены матрицы поведения, причем первая из них – матрица поведения автомата Мура, вторая – матрица поведения автомата Мили.
,
.
